| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
20681РРС3-10А-1В р с/к | Год: 2019, «5» |  | > 1 шт. | 3600 ₽ | ||||

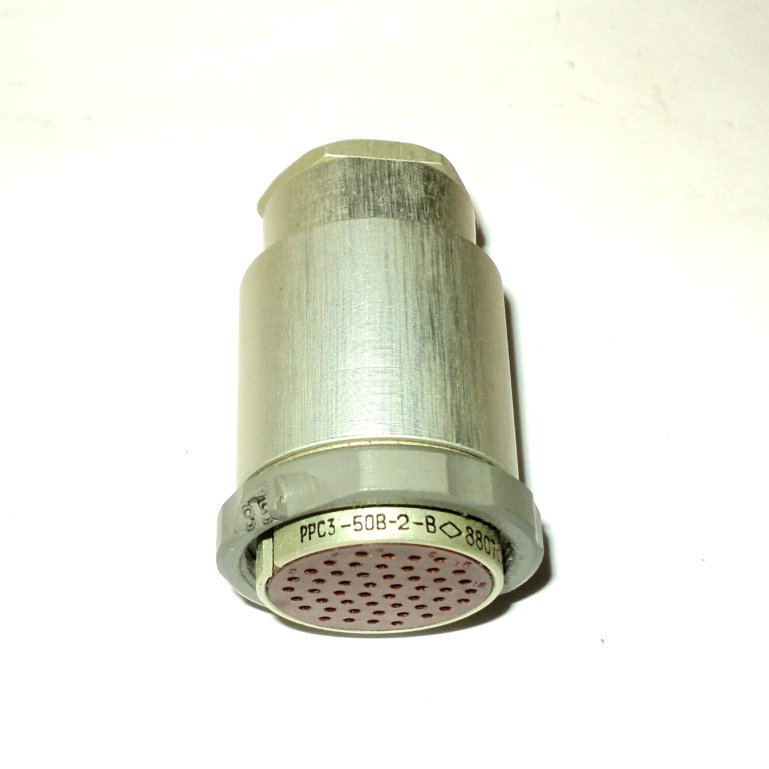

20682РРС3-10А-3-ЭПроизводитель: Копир | Год: 2012, «5» |  | > 4 шт. | 2150 ₽ | ||||

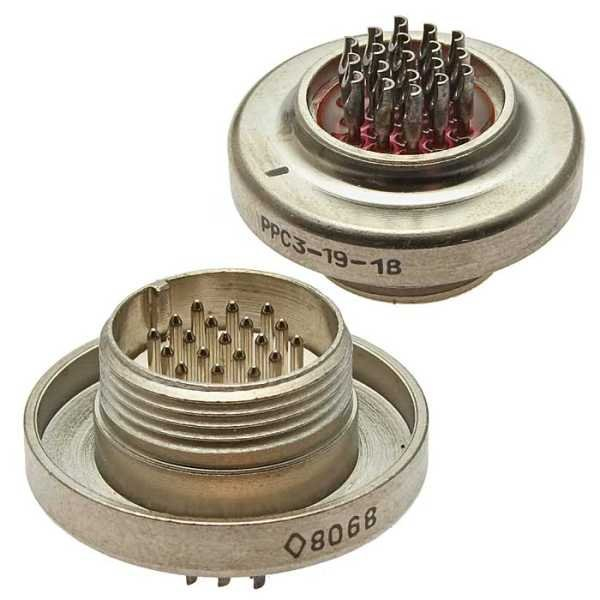

20683РРС3-10А-7-1В р с/к | Год: 2015, «5» |  | > 13 шт. | 4750 ₽ | ||||
20684РРС3-10А-7-1В р с/к | Год: 2017, «5» |  | > 2 шт. | 5050 ₽ | ||||
20685РРС3-10А-7-1В р с/к | Год: 2017, «5» |  | > 5 шт. | 5050 ₽ | ||||
20686РРС3-19А-7-1Э | Год: 2003, «5» |  | > 2 шт. | |||||
20687РРС3-32А-1-ЭПроизводитель: Копир | Год: 2011, «5» |  | > 2 шт. | 1450 ₽ | ||||
40767РРС3-10-1-3-В ВИЛКИ | Год: 85-87, «5» |  | > 75 шт. | 488 ₽ | ||||

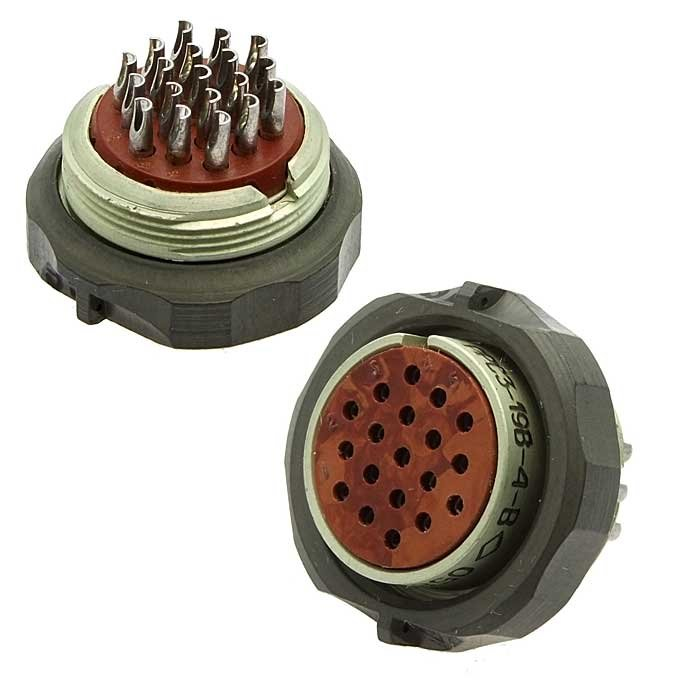

40768РРС3-10-1-3-В ВИЛКИ | Год: 85-86, «ОС» |  | > 312 шт. | 455 ₽ | ||||
40769РРС3-19-1-1-В ВИЛКИ | Год: 85-87, «5» |  | > 33 шт. | 325 ₽ | ||||
40770РРС3-19-1-1-В ВИЛКИ | Год: 85-86, «ОС» |  | > 274 шт. | 325 ₽ | ||||
40771РРС3-19-4В ВИЛКИ | Год: 95, «ОС» |  | > 63 шт. | 455 ₽ | ||||

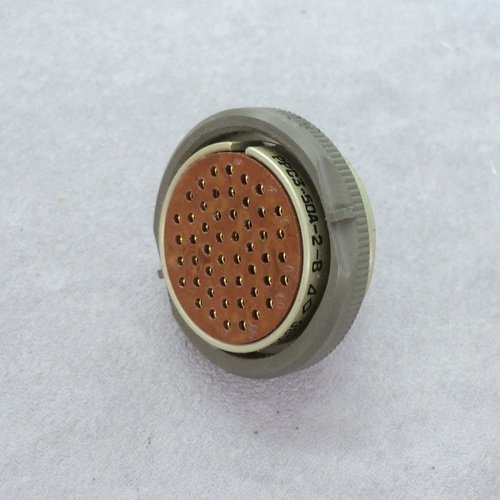

40772РРС3-32-1В ВИЛКИ | Год: 91-93, «5» |  | > 85 шт. | 260 ₽ | ||||
40773РРС3-32-1В ВИЛКИ | Год: 90-96, «ОС» |  | > 173 шт. | 260 ₽ | ||||
40774РРС3-50-1-1-В ВИЛКИ | Год: 85, «ОС» |  | > 13 шт. | 234 ₽ |
Соединители РРС3 — это цилиндрические резьбовые низкочастотные электрические соединители, предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Конструкция и состав
Соединители РРС3 состоят из:
Герметичной приборной вилки (РРС3) — крепится к корпусу сваркой
Негерметичной кабельной розетки РРС3 — выпускается с золочеными или серебряными контактами
Для вилок РРС3 с 4 и 7 контактами ответными частями являются розетки серий РСТВ и РСАТВ (например, РС4ТВ, РС7АТВ) по техническим условиям АВ0.364.047ТУ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частотный диапазон | до 3 МГц |
| Сопротивление контактов | не более 30 МОм |
| Максимальная токовая нагрузка на контакт | 2 А |
| Вибрация (синусоидальная) | 1–5000 Гц, ускорение 600 м/с² (60g) |
| Климатическое исполнение | Всеклиматическое (для внутреннего монтажа) |
| Покрытие контактов | золото, серебро, никель |
| Покрытие вилок | химникель |
Обозначение и примеры
Примеры обозначения соединителей:
Вилка: РРС3-19-1-2-У-В (ГЕ0.364.215ТУ)
Розетка: РРС3-32А-0-2-В (ГЕ0.364.215ТУ)
Розетка кабельная: РРС3-10А-7-1В с прямым кожухом
Розетка: РРС3-50В-7-5В с контактами золото/серебро/никель
Применение
Соединители РРС3 используются для внутреннего монтажа в радиоэлектронной аппаратуре, обеспечивая надёжное соединение цепей в всеклиматическом исполнении согласно техническим условиям ГЕО.364.215ТУ (НКЦС.434410.104ТУ).
Гарантийный срок службы — 12 месяцев, страна производства — Россия.
