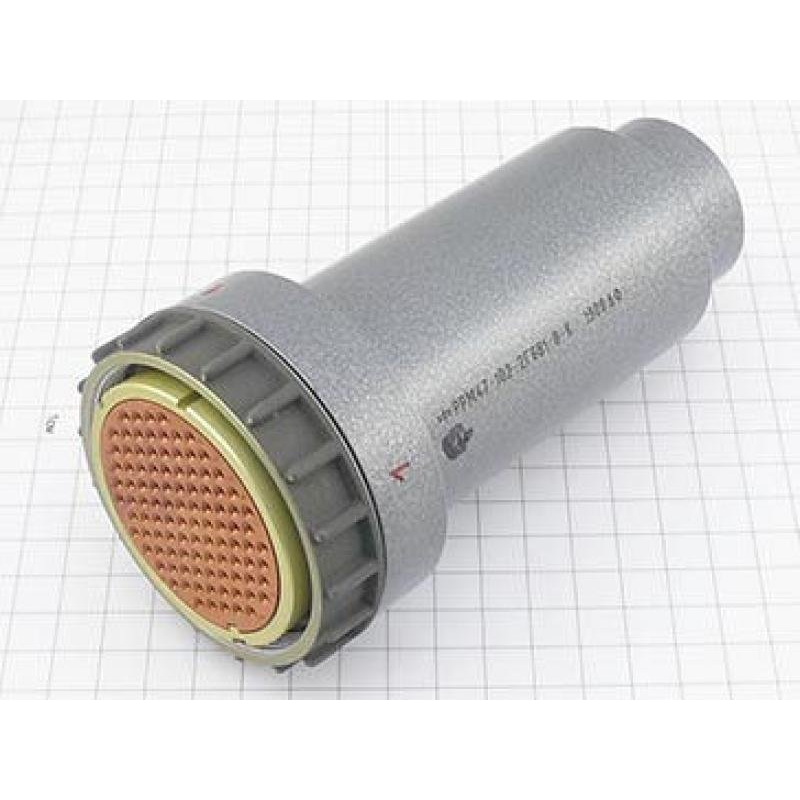

РРМ47Г‑102‑2Ш1‑В7‑В «5» — это электрический низкочастотный цилиндрический соединитель (разъём) из серии РРМ47Г, предназначен для герметичного соединения кабельных и приборных линий в сложных климатических условиях.

Классификация и назначение

• Относится к семейству РРМ47Г: это герметичные цилиндрические низкочастотные малогабаритные соединители, применяемые в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

• Используется, например, в приборах и аппаратуре, работающей в условиях вибраций, ударов и перепадов температуры (в том числе радиоэлектронная, измерительная и бортовая техника).

Расшифровка обозначения

• РРМ — тип соединителя, цилиндрический низкочастотный.

• 47 — порядковый номер разработки; Г — герметичное исполнение.

• 102 — общее количество контактов; 2 — сочетание контактов диаметром 1 мм.

• Ш — вилка (приборная часть); 1 — первый вариант исполнения монтажной части; В — серебряное покрытие контактов, 7 — вариант конструкции корпуса и поляризации, В — всеклиматическое исполнение по ГОСТ.

Основные технические параметры

• Количество контактов: 102, сопротивление контакта не более 2,5 мОм, сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Максимальный рабочий ток на один контакт при равномерной нагрузке — до около 3,5–5 А, амплитудное рабочее напряжение между соседними контактами — до 300 В, между контактами через один — до 550 В.

• Соединитель рассчитан на широкий диапазон температур окружающей среды (примерно от −60 до +70 °C), повышенные вибрационные и ударные нагрузки, а также пониженное давление (условия космической и авиационной техники).

Конструкция и условия эксплуатации

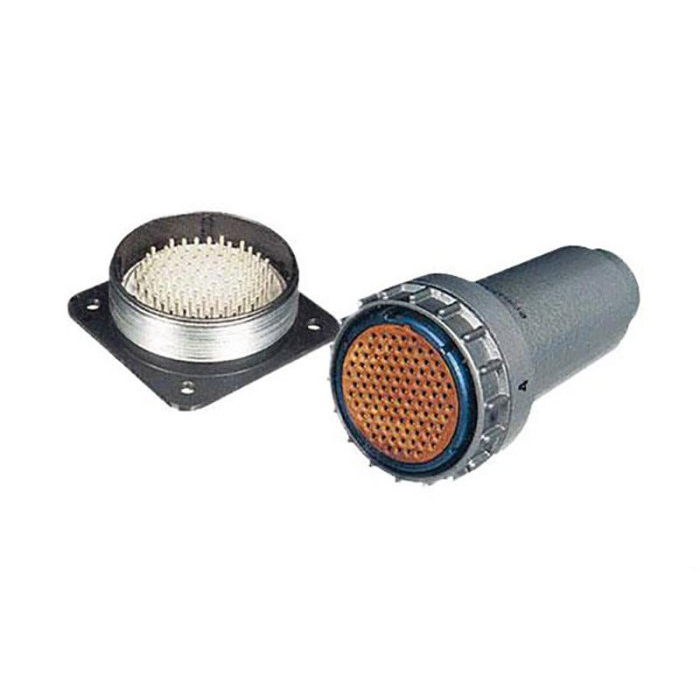

• Вилка приборная герметичная без кожуха, с резьбовым сочленением и многошпоночной многопозиционной поляризацией корпуса; взаимосочленяема с кабельными розетками только совместимого варианта.

• Минимальная наработка составляет порядка 15 000 часов, число сочленений‑расчленений — не менее 500 циклов, минимальный срок сохраняемости — около 25 лет.
