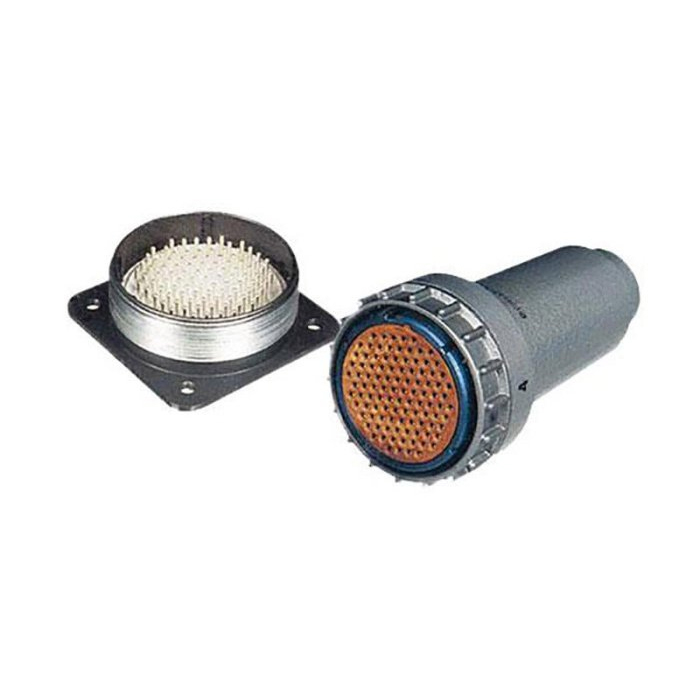

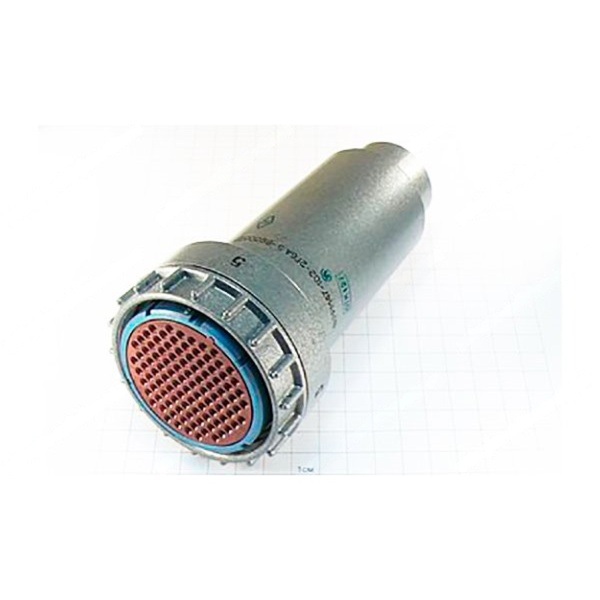

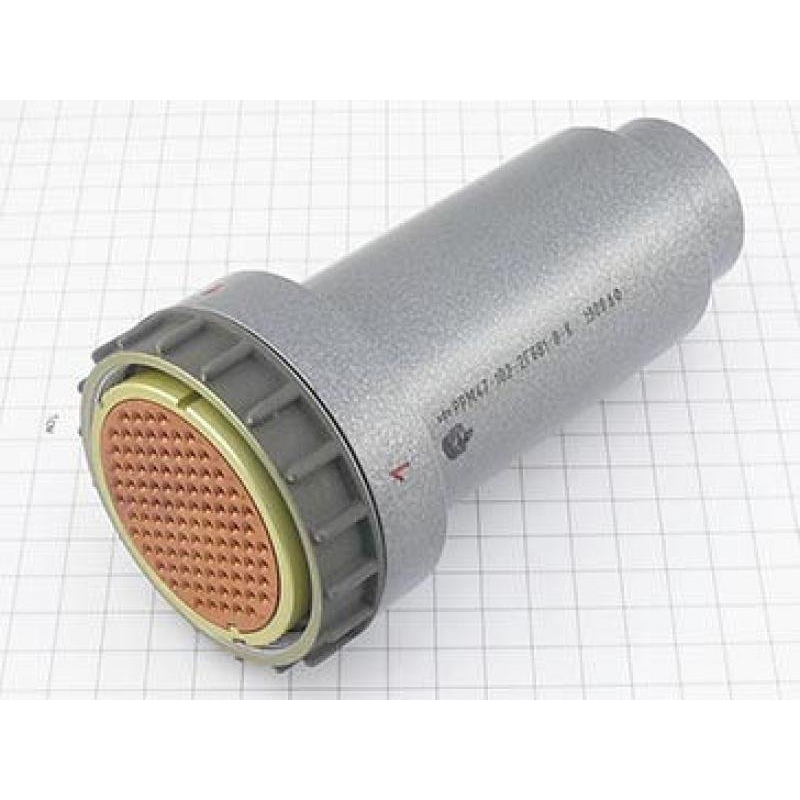

РРМ47‑102‑2Ш1‑В7‑В «5» — это цилиндрический низкочастотный электрический соединитель из серии РРМ47, рассчитанный на достаточно высокую плотность коммутации и эксплуатацию в сложных климатических и механических условиях.

Назначение и общие характеристики

• Предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 300 В (амплитудное значение).

• Имеет 102 контакта, что позволяет использовать его в сложных приборах и блоках, где требуется большое число соединений в одном разъёме.

• Исполнение всеклиматическое по ГОСТ 15150‑69, рассчитано на эксплуатацию в диапазоне температур от −60 °C до +70 °C.

Электрические параметры

• Максимальный ток на один контакт — до 5 А при равномерной нагрузке.

• Суммарный ток на весь соединитель — порядка 360 А.

• Максимальное рабочее напряжение между соседними контактами — 300 В; между контактами, расположенными через один, и между корпусом и контактами — до 550 В.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм.

Механические и эксплуатационные свойства

• Сочленение — резьбовое, с многошпоночной и многопозиционной поляризацией корпуса, что обеспечивает правильную ориентацию и предотвращает неверное подключение.

• Соединитель выдерживает синусоидальную вибрацию (до 300 м/с²), многократные механические удары (до 750 м/с²) и одиночные удары до 1500 м/с², а также линейное ускорение до 1000 м/с².

• Рабочий ресурс — не менее 15 000 часов, количество допустимых сочленений–расчленений — до 500 циклов, минимальный срок сохраняемости — 25 лет.

Особенности маркировки В7‑В «5»

• Буква «В» в первой части обозначения обычно указывает всеклиматическое исполнение по ГОСТ 15150‑69.

• Индекс «В7» относится к варианту исполнения контактной части и корпуса (в частности, к типу покрытия контактов и конструкции кожуха/удерживающего устройства); в ряде модификаций серии РРМ47 это связано с серебряным или позолоченным покрытием и герметичным исполнением.

• Обозначение «5» в конце, как правило, означает тип контактного узла или номер варианта комплектования (например, комплект штыревых или гнёздовых контактов, их размер и шаг), но точный смысл зависит от принятого на предприятии‑изготовителе кода (АСЛР.434410.024 ТУ / ГЕО.364.185 ТУ).
