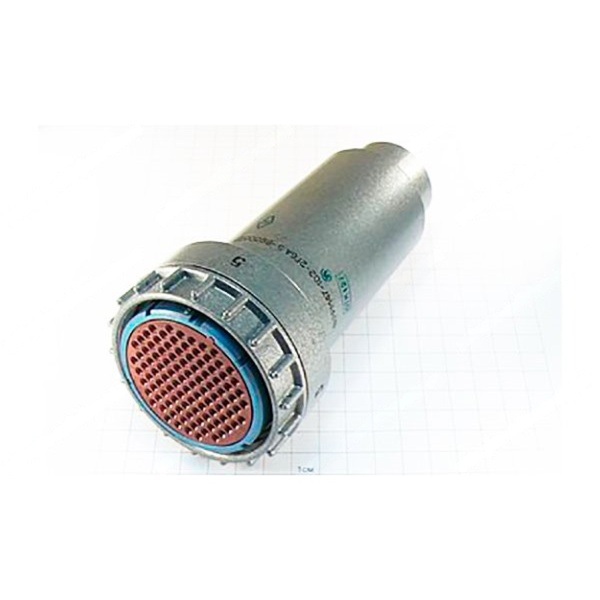

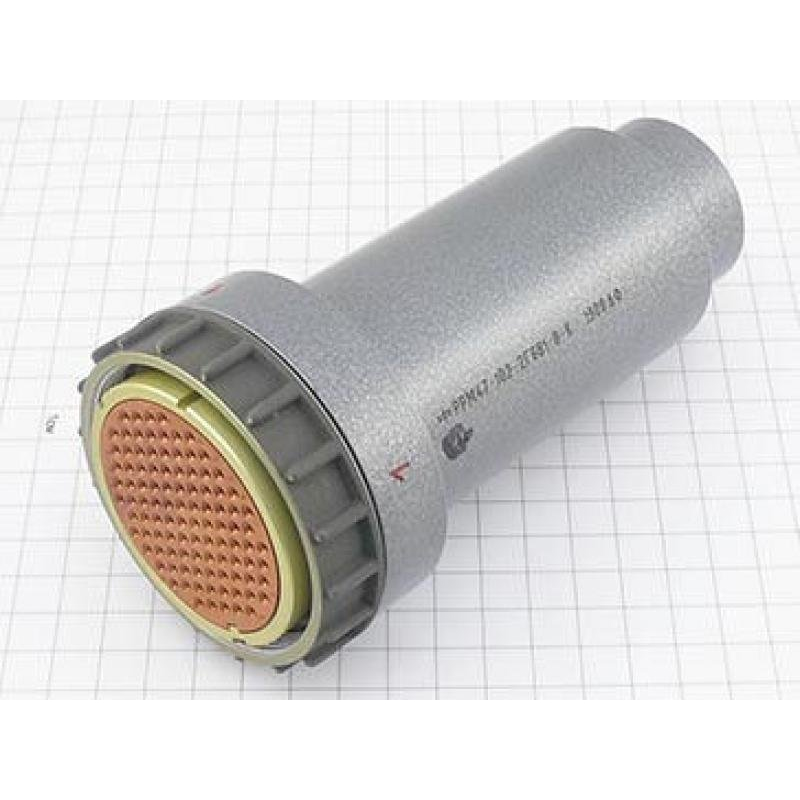

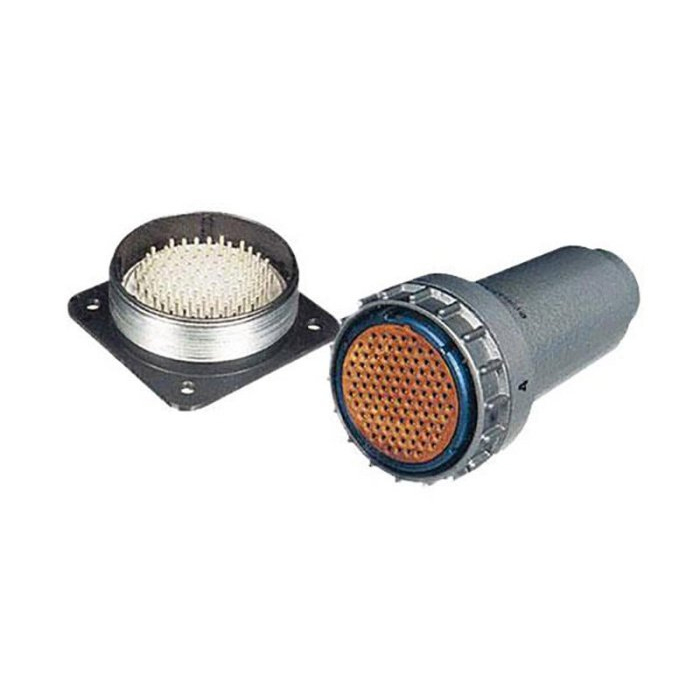

РРМ47-102-2Ш1-В3-В «5» — это цилиндрический низкочастотный соединитель вилочного типа из серии РРМ47, предназначенный для надежного электрического соединения в промышленных и специальных системах.

Основные характеристики

Соединитель имеет 102 контакта с диаметром 1 мм и покрытием серебром (В3), максимальный ток на контакт — 5 А, суммарный ток — 360 А, рабочее напряжение до 300 В.
Сопротивление контактов не превышает 2,5 МОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Рабочая температура от -60 до +70 °C, всеклиматическое исполнение, срок хранения — 25 лет.

Расшифровка обозначения

РРМ — тип соединителя, 47 — порядковый номер разработки, 102 — количество контактов, 2 — сочетание контактов.
Ш1 — приборная вилка без кожуха, В3 — серебряное покрытие контактов с особым исполнением, «5» — вариант углового положения поляризующих шпонок для предотвращения неправильного соединения.

Условия эксплуатации

Выдерживает вибрацию до 5000 Гц (ускорение 300 м/с²), удары до 1500 м/с², пониженное давление до 1,3×10⁻⁴ Па.
Минимальная наработка — 15000 часов, количество сочленений-расчленений — 500.
Способ монтажа — объемный или пайка, наружный.
