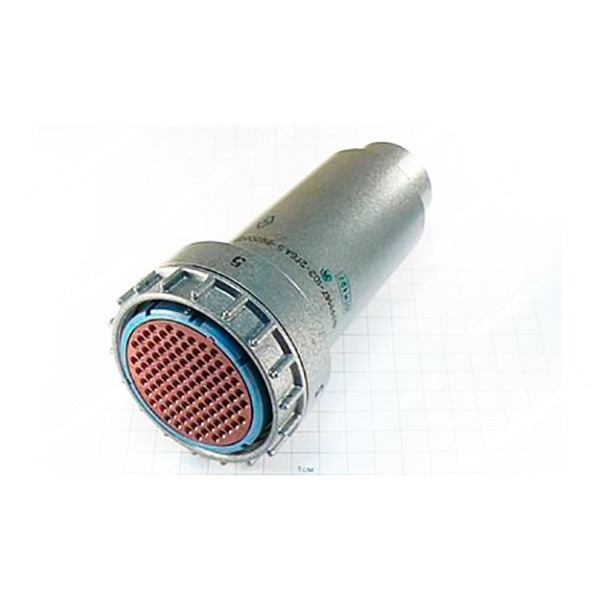

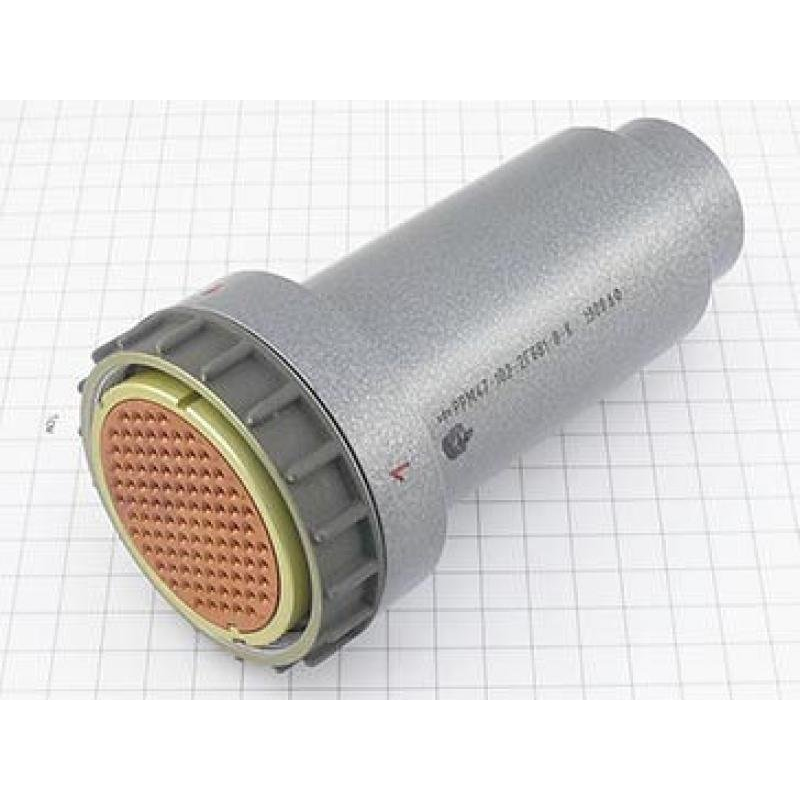

РРМ47-102-2Ш1-В3-В «5» — это цилиндрический низкочастотный малогабаритный соединитель всеклиматического исполнения, предназначенный для соединения электрических цепей в различных промышленных и специальных системах.

Основные характеристики

Соединитель имеет 102 контакта с диаметром 1 мм и покрытием серебром (В). Максимальный ток на один контакт составляет 5 А, суммарный ток — 360 А, рабочее напряжение — до 300 В, сопротивление контактов — не более 2,5 МОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Расшифровка обозначения

• РРМ — тип соединителя.

• 47 — порядковый номер разработки.

• 102 — количество контактов.

• 2 — сочетание контактов.

• Ш — вилка (приборная часть).

• 1 — вид корпуса без кожуха.

• В3 — вид покрытия контактов (серебро).

• В — дополнительный параметр покрытия.

• «5» — вариант углового положения поляризующих шпонок.

Условия эксплуатации

Рабочая температура — от -60 до +70 °C, выдерживает вибрацию до 5000 Гц (ускорение 300 м/с²), удары до 1500 м/с², пониженное давление до 1,3×10⁻⁴ Па. Минимальная наработка — 15000 часов, количество сочленений-расчленений — 500, срок хранения — 25 лет.

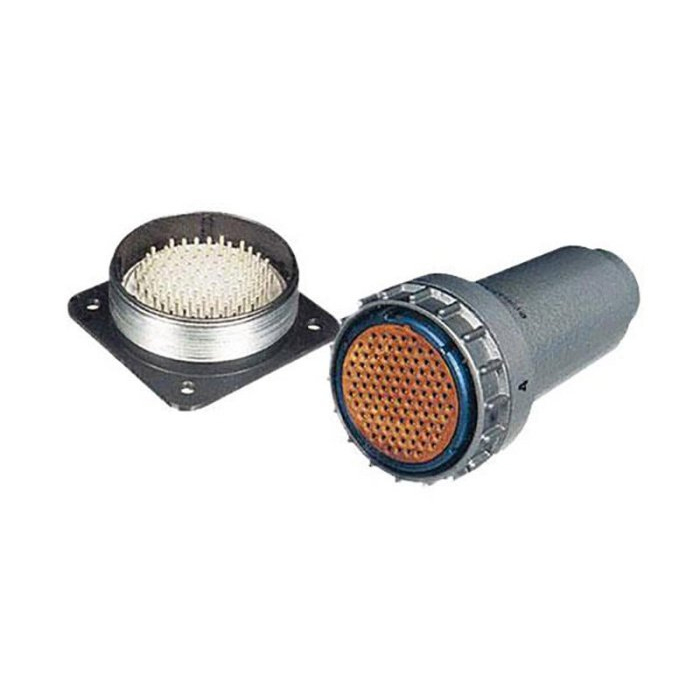

На изображении показан типичный вид соединителей серии РРМ47 с блочным корпусом и монтажными элементами.
