РРМ47-102-2Ш1-А7-В «5» — это цилиндрический низкочастотный электрический разъём (вилка), предназначенный для соединения и разъединения электрических цепей в электронике, радиоаппаратуре и контрольно-измерительных приборах.

Основные характеристики

Соединитель имеет 102 контакта с гиперболоидной конструкцией, максимальным током на контакт 5 А и суммарным током до 360 А. Максимальное рабочее напряжение — 300 В (между соседними контактами), сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Частота работы — до 3 МГц, сочленение — резьбовое с многошпоночной поляризацией для надёжного позиционирования.

Расшифровка обозначения

• РРМ — тип соединителя.

• 47 — порядковый номер разработки.

• 102 — количество контактов.

• 2 — сочетание контактов.

• Ш — вилка (приборная часть).

• 1 — вид корпуса без кожуха.

• А7 — вариант исполнения (А обозначает конкретный тип).

• В — покрытие контактов серебром.

• «5» — номер углового положения поляризующих шпонок.

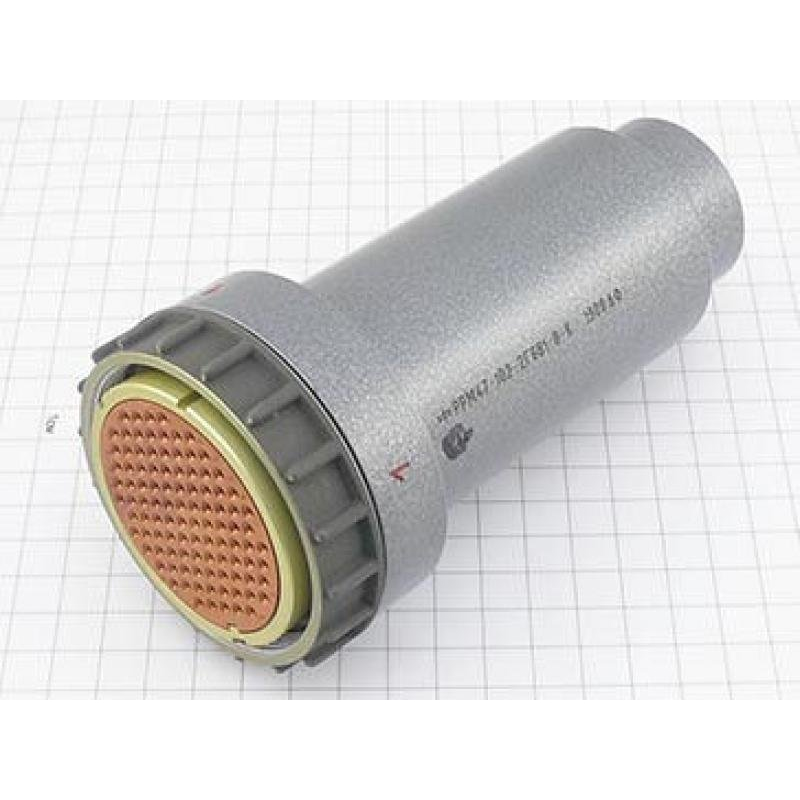

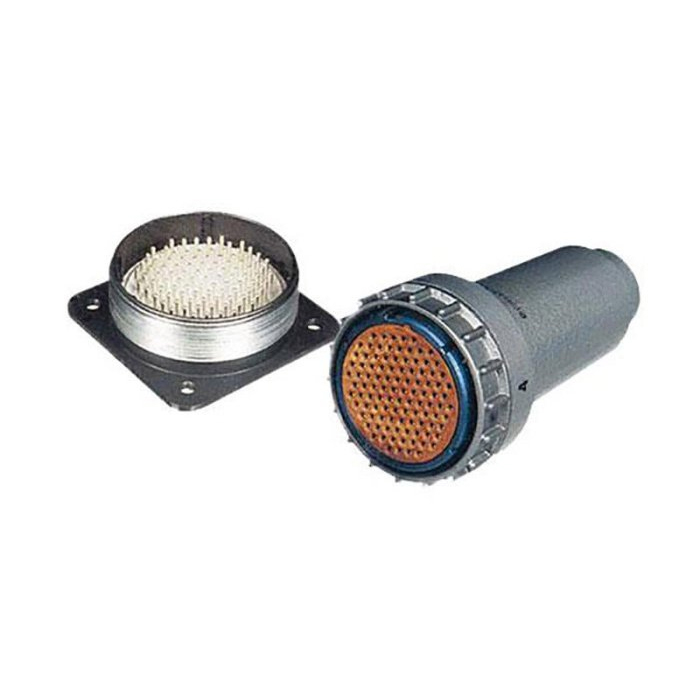

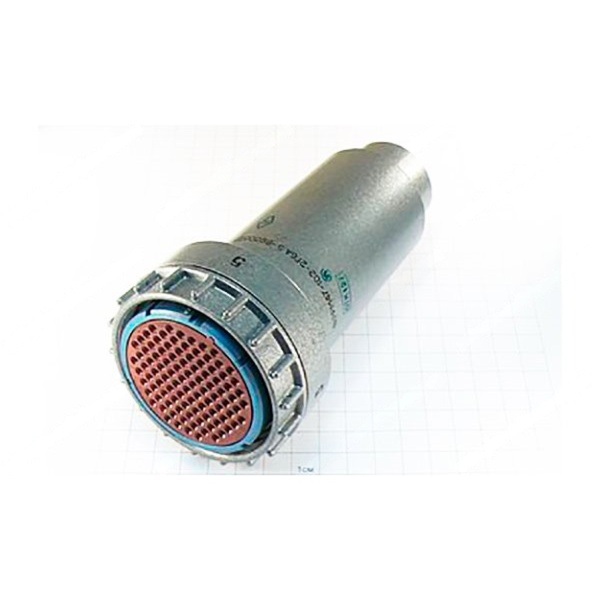

Этот разъём показан на фото: чёрная приборная вилка с металлическими элементами и защитной решёткой, типичная для серий РРМ47.

Применение и свойства

Разъёмы РРМ47 используются в узлах специальной электронной аппаратуры, включая военную технику, благодаря высокой надёжности, всеклиматическому исполнению и способности работать в различных условиях. Они выдерживают до 500 сочленений-расчленений, наработку 15 000 часов и сохраняют свойства 25 лет. Поляризация предотвращает ошибки подключения, а контакты диаметром 1 мм обеспечивают стабильный контакт.
