РРМ47-102-2Ш1-А7-В «5» — это цилиндрический низкочастотный электрический соединитель (вилка), предназначенный для надежного соединения и разъединения электрических цепей в узлах электронной аппаратуры специального назначения.

Основные характеристики

Соединитель имеет 102 контакта с диаметром 1 мм и гипербалоидной конструкцией, обеспечивающей низкое сопротивление (не более 2,5 мОм). Максимальный рабочий ток на контакт составляет 3,5–5 А, суммарный ток до 360 А, напряжение до 300 В (амплитуда), частота до 3 МГц. Сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1300–1950 В в зависимости от расположения контактов.

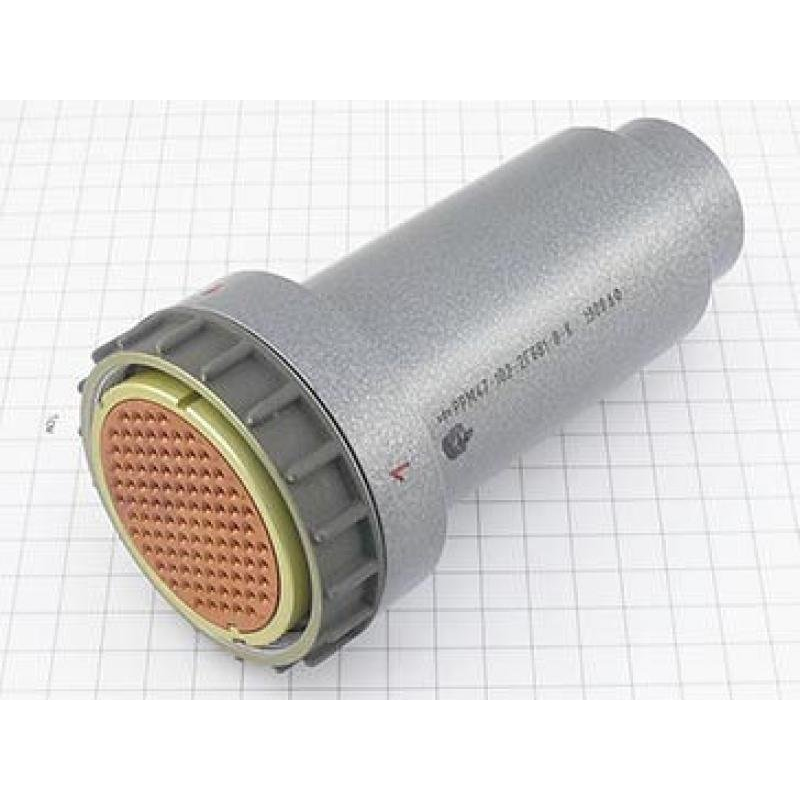

На изображении показан типичный вид соединителей серии РРМ47 с металлическим корпусом, монтажными элементами и защитными решетками.

Расшифровка обозначения

• РРМ — тип цилиндрического соединителя.

• 47 — порядковый номер разработки.

• 102 — количество контактов.

• 2 — сочетание контактов.

• Ш1 — приборная вилка без кожуха.

• А7 — вариант исполнения (приборная часть).

• В — покрытие контактов серебром.

• «5» — номер углового положения поляризующих шпонок для многошпоночной и многопозиционной поляризации.

Применение и свойства

Соединители РРМ47 применяются в электрических цепях постоянного и переменного тока, во всеклиматическом исполнении, с ресурсом 500 сочленений-расчленений и наработкой 15000 часов. Герметичность сохраняется при перепадах давления, срок хранения — 25 лет. Сочленение — резьбовое, усилие расчленения — не менее 0,3 Н.
