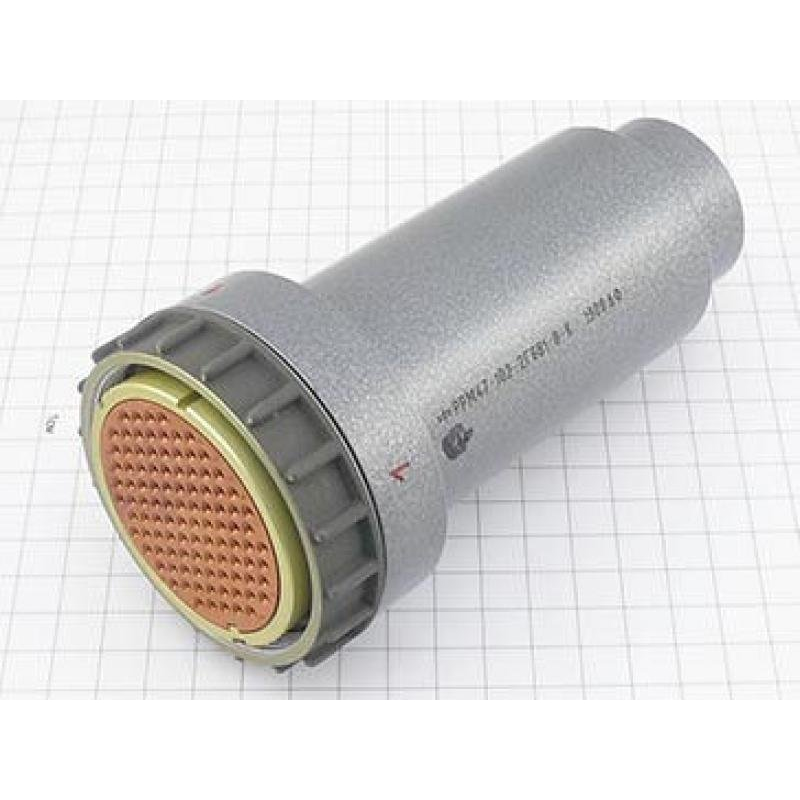

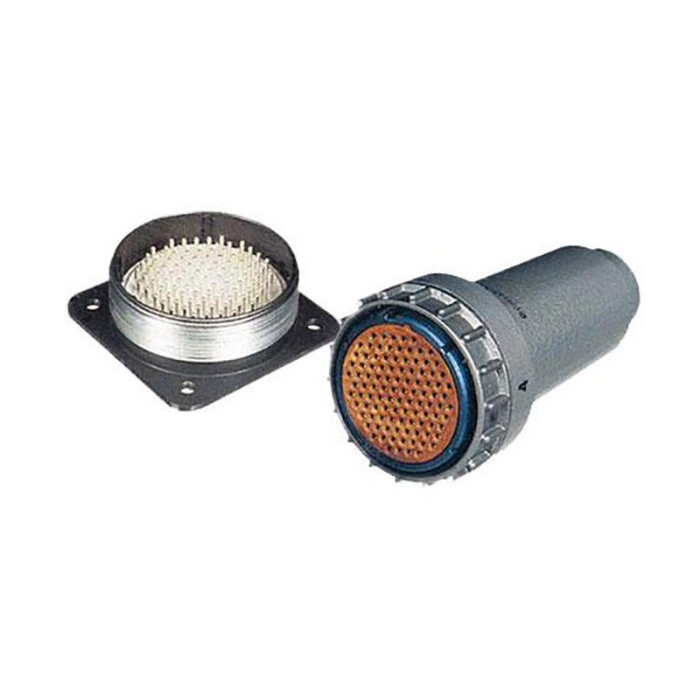

РРМ47-102-2Г8-В3-В «5» — это цилиндрический низкочастотный электрический соединитель герметичного исполнения из серии РРМ47(Г), предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 300 В.

Обозначение

Расшифровка индекса: РРМ47 — базовый тип; 102 — количество контактов (диаметр 1 мм); 2 — сочетание контактов; Г — розетка; 8 — кабельная часть с угловым кожухом; В — покрытие контактов серебром; 3 — наличие замка в розетке; В — всеклиматическое исполнение; «5» — вариант поляризации (положение шпонок).

Технические характеристики

Рабочий ток на контакт — не более 3,5 А при равномерной нагрузке, суммарный ток на соединитель — до 300 А. Сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Электрическая прочность изоляции достигает 1300 В (ампл.), ёмкость между контактами — не более 6 пФ. Соединитель выдерживает вибрацию (1–5000 Гц, 30 g), удары (до 150 g) и работает при температурах от -60°C до +70°C в пониженном давлении (до 1,3·10³ Па).

Применение

Используется в электро- и радиооборудовании, контрольно-измерительных приборах, авиации и военной технике благодаря герметичности (скорость утечки воздуха не более 20 л/ч при 1,5 кгс/см²) и ресурсу 500 сочленений-расчленений с наработкой 15 000 часов.
