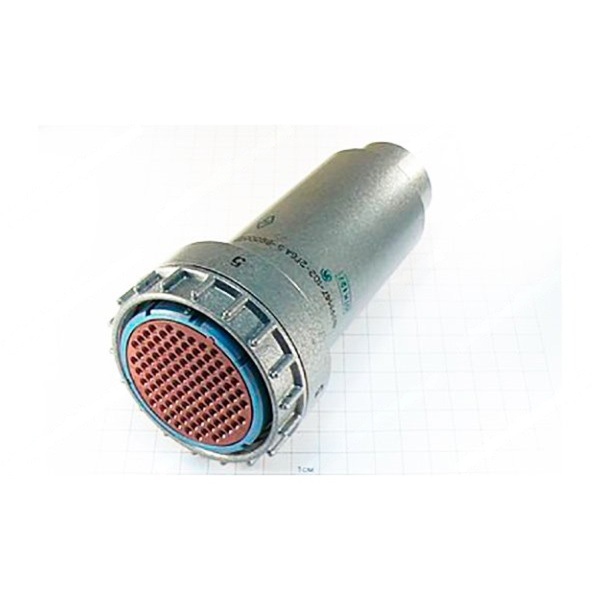

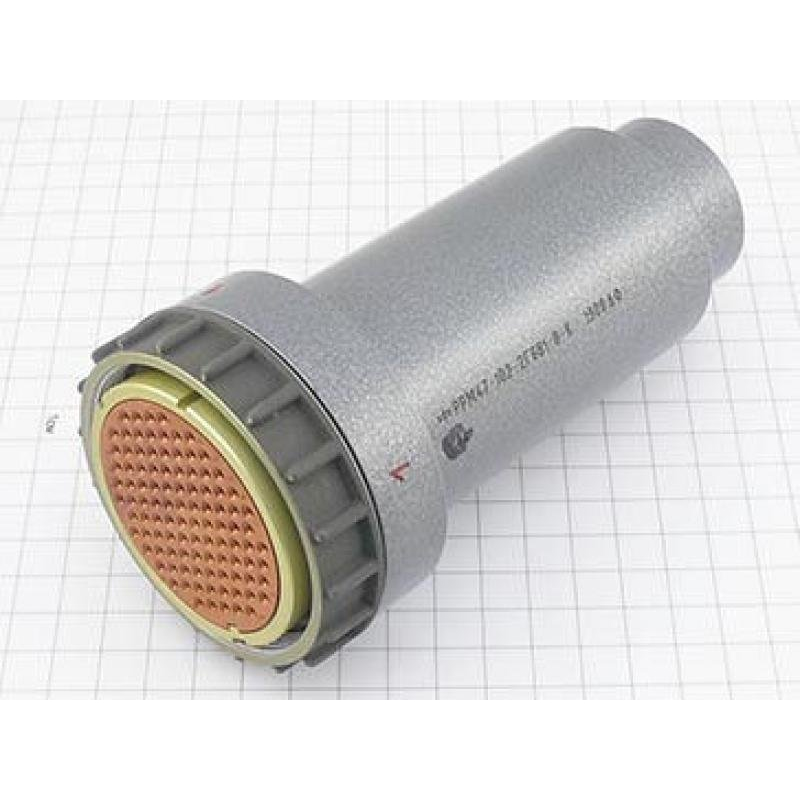

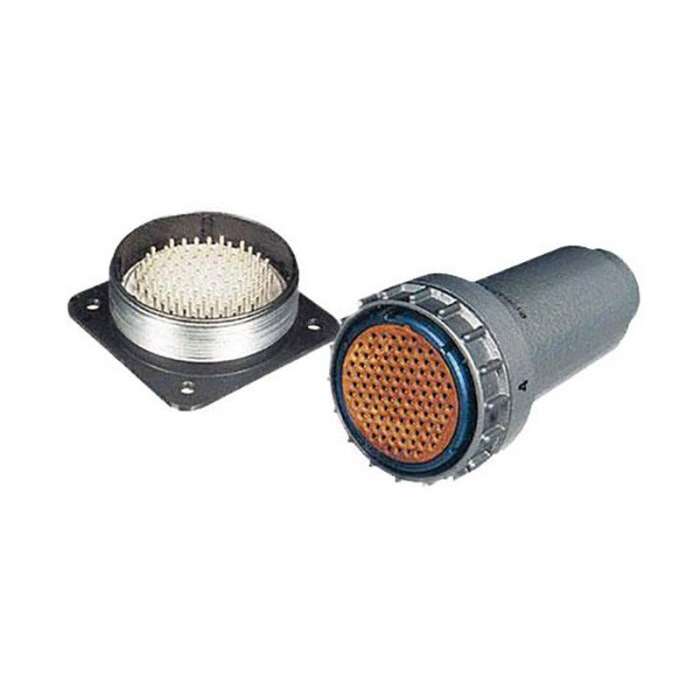

РРМ47-102-2Г6-А3-З-В «5» — это всеклиматический цилиндрический низкочастотный соединитель с 102 контактами, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 300 В.

Основные характеристики

Он имеет диаметр контактов 1 мм, максимальный ток на контакт 5 А и суммарный ток до 360 А на весь соединитель. Сопротивление контактов не превышает 2,5 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Рабочая температура от -60 до +70 °C, срок сохраняемости 25 лет.

Конструкция

Розетка с металлическим кожухом (буквы "2Г6" указывают на тип кожуха), трехшпоночная поляризация (А3), замок (З) и вид приемки «5» по ТУ. Материал изолятора — карболит, монтаж объемный или пайкой, покрытие контактов — золото или серебро. Габариты: 75×75×154 мм.

Условия эксплуатации

Выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 1500 м/с², пониженное давление до 1,3×10⁻⁴ Па. Наработка не менее 15000 часов, до 500 сочленений-расчленений.
