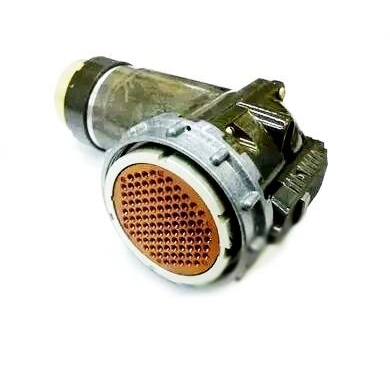

РРМ46-102-1Г6-В10-З-В «5» — это цилиндрический низкочастотный электрический соединитель (разъём) типа РРМ46, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Соединитель имеет 102 контакта диаметром 1 мм с посеребрённым покрытием, максимальный ток на контакт — 5 А, рабочее напряжение — до 100–200 В (амплитудное). Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Выдерживает вибрацию (1–5000 Гц, до 400 м/с²), механические удары до 15000 м/с².

Конструкция и исполнение

Это кабельная розетка с прямым кожухом, пружинным фиксатором накидной гайки (индекс "В") и заглушкой (индекс "З"), всеклиматическое исполнение по ГОСТ В 20.39.404, герметичное (индекс "Г"). Сочленение резьбовое с многошпоночной поляризацией (20 позиций), применяется в электро-, радио- и контрольно-измерительных приборах.

Применение

Используется в промышленных системах, включая приборы и оборудование, где требуется надёжное соединение множества сигналов в жёстких условиях.
