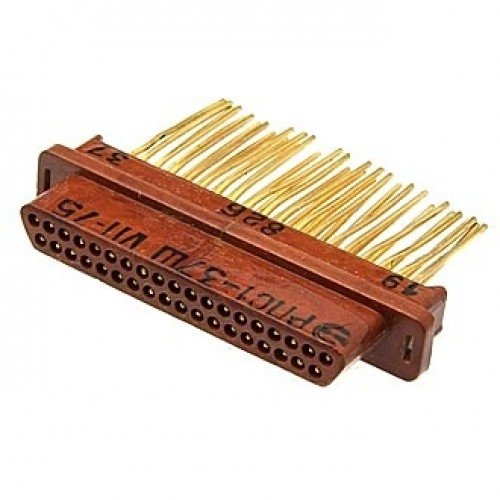

РПС1-37Ш-К 2021г «5» Элекон

Цена:

2900 ₽

В наличии: 36 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

РПС1-37Ш-К Элекон «5» — это вилка прямоугольного низкочастотного соединителя серии РПС1 производства Элекон. Она предназначена для надежного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 100 В.

Соединитель имеет 37 контактов круглого штыревого типа диаметром 0,6 мм, расположенных в 2 ряда с шагом 1,3 мм между контактами в ряду и между рядами. Материал контактов — латунь с серебряным покрытием (Ag), изолятор выполнен из карболита коричневого цвета. Рабочий ток на контакт — 1 А (максимум 2 А), сопротивление контактов не более 10 мОм, сопротивление изоляции — не менее 1000 МОм.

Метод сочленения — врубной, с трапецевидной формой изолятора для ориентации. Габариты: 31,5 × 5,2 × 21,5 мм, контакты под пайку с длиной хвостовика 11,5 мм. Монтаж: объемный или в плату, установочные отверстия — 2 × 0,45 мм, расстояние между ними 29 мм. Взаимосочленяется с розеткой РПС1-37Г(С).

Диапазон рабочих температур: от -60 до +85 °C, климатическое исполнение УХЛ, атмосферное давление до 1,3×10⁻⁴ Па. Ресурс — 250 сочленений-расчленений, наработка не менее 10 000 часов, срок сохраняемости — 25 лет. Диапазон частот 1–5000 Гц, амплитуда ускорения до 40 g.

Описание

Назначение

РПС1-37Ш-К Элекон «5» — вилка прямоугольного низкочастотного соединителя серии РПС1 производства завода «Элекон». Изделие предназначено для надёжного электрического соединения в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении до 100 В. Применяется в составе электрических разъёмов, где требуется компактная вилка с большим числом контактов и стойкостью к вибрационным и климатическим нагрузкам.

Конструкция и особенности

Соединитель имеет 37 контактов круглого штыревого типа диаметром 0,6 мм, расположенных в два ряда. Шаг между контактами в ряду и между рядами составляет 1,3 мм. Материал контактов — латунь с серебряным покрытием (Ag), изолятор выполнен из карболита коричневого цвета. Корпус изолятора имеет трапециевидную форму, обеспечивающую ориентацию при сочленении.

Метод сочленения — врубной. Вилка взаимосочленяется с розеткой РПС1-37Г(С). Габариты изделия — 31,5 на 5,2 на 21,5 мм. Контакты выполнены под пайку, длина хвостовика составляет 11,5 мм. Монтаж возможен как объёмный, так и в плату; установочные отверстия имеют диаметр 0,45 мм и расположены на расстоянии 29 мм друг от друга.

Электрические параметры

Рабочий ток на контакт — 1 А, максимальный — 2 А.
Сопротивление контактов — не более 10 мОм.
Сопротивление изоляции — не менее 1000 МОм.
Рабочее напряжение — до 100 В.
Диапазон частот — от 1 до 5000 Гц.
Амплитуда ускорения — до 40 g.

Условия эксплуатации и надёжность

Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение — УХЛ. Изделие сохраняет работоспособность при атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па. Ресурс составляет 250 сочленений-расчленений, наработка — не менее 10 000 часов, срок сохраняемости — 25 лет.

Вилка поставляется в заводской упаковке. Приёмка — «5». Год выпуска — 2021. Артикул — 20680. Категория — РПС1. Производитель — «Элекон».

Применение

РПС1-37Ш-К применяется в радиоэлектронной аппаратуре, приборостроении и других областях, где требуется компактное многоконтактное соединение с повышенной стойкостью к механическим и климатическим воздействиям. Благодаря широкому диапазону рабочих температур, устойчивости к вибрации и длительному сроку сохраняемости вилка подходит для эксплуатации в составе ответственных устройств, работающих в жёстких условиях.
