РПС1-37Ш-К 2025г «5» Элекон

Цена:

3600 ₽

В наличии: 85 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

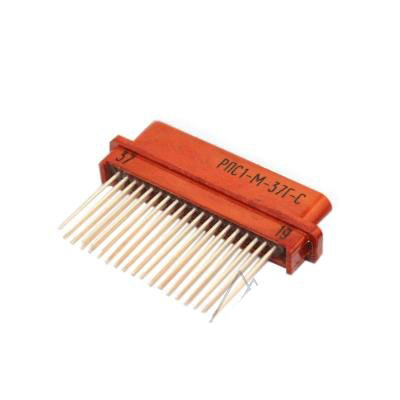

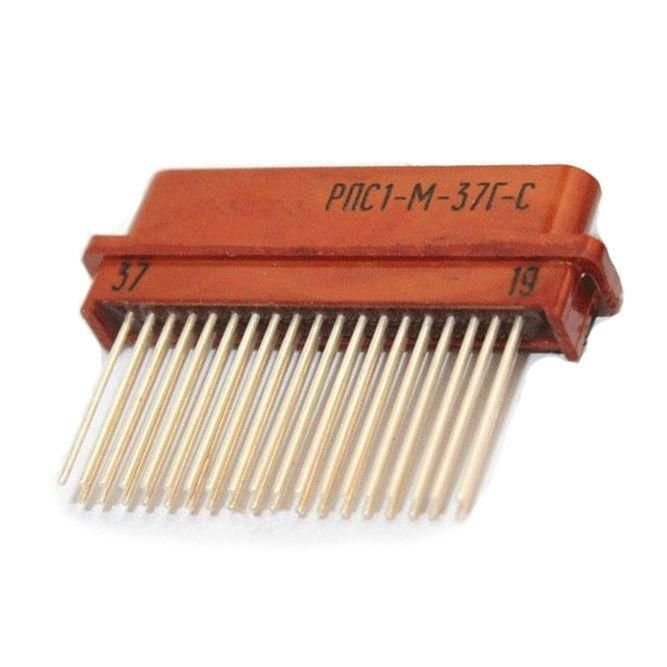

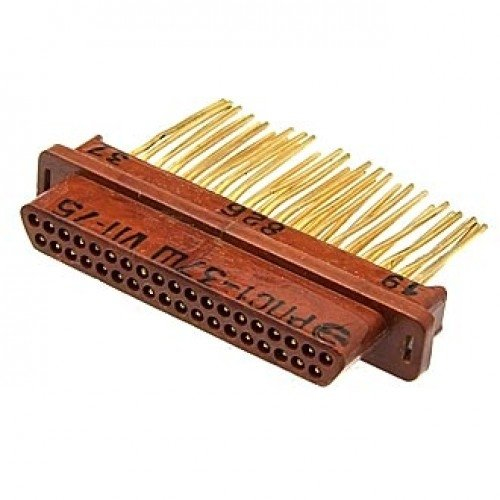

РПС1-37Ш-К Элекон «5» — это вилка прямоугольного низкочастотного соединителя серии РПС1 производства Элекон, предназначенная для надежного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов при напряжении до 100 В. Она используется для объемного или печатного монтажа в герметичных условиях, с видом приемки «5» по ВП и ПЗ, что гарантирует соответствие строгим техническим требованиям.

Соединитель имеет 37 контактов (2 ряда по шагу 1,3 мм), диаметром 0,6 мм, выполненных из латуни с серебряным покрытием (Ag). Рабочий ток на контакт — 1 А (максимум 2 А), сопротивление контактов — не более 10 мОм, сопротивление изоляции — не менее 1000 МОм.

Изолятор сделан из карболита коричневого цвета, габариты — 31,5 × 5,2 × 21,5 мм (длина изолятора 31,5 мм). Метод сочленения — врубной, контакты под пайку с длиной хвостовика 11,5 мм, монтажные отверстия — 2 × 0,45 мм на расстоянии 29 мм.

Рабочая температура — от -60 до +85 °C, климатическое исполнение УХЛ, атмосферное давление до 1,3×10⁻⁴ Па. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 40 g, ресурс — 250 сочленений-расчленений, наработка — минимум 10 000 часов, срок сохраняемости — 25 лет.

Взаимосочленяется с розеткой РПС1-37ГС, имеет трапецевидную форму для ориентации и круглые штыревые контакты.

Описание

РПС1-37Ш-К

РПС1-37Ш-К: особенности и применение герконового реле

РПС1-37Ш-К — электромагнитное герконовое реле, предназначенное для коммутации электрических цепей в аппаратуре связи, измерительных системах, устройствах автоматики и промышленной электронике. Компактное исполнение, высокая чувствительность и герметичные контакты делают его востребованным компонентом там, где важны стабильность переключения и долговечность.

Что представляет собой РПС1-37Ш-К

Реле серии РПС1 относится к классу герконовых электромагнитных реле. Его ключевой элемент — геркон, то есть герметизированный магнитоуправляемый контакт. При подаче напряжения на обмотку формируется магнитное поле, которое приводит к срабатыванию контактной группы. После снятия управляющего сигнала контакты возвращаются в исходное состояние.

Маркировка РПС1-37Ш-К указывает на принадлежность изделия к определённому варианту серии, включая конструктивное исполнение и параметры контактной системы. При подборе устройства важно сверять маркировку с технической документацией конкретной модификации: характеристики реле могут отличаться по напряжению обмотки, схеме контактов, допустимым токам и условиям эксплуатации.

Основные преимущества герконового реле

РПС1-37Ш-К применяется в схемах, где требуются малые габариты и надёжная коммутация сигналов. Герметичное исполнение контактов помогает защитить рабочую зону от воздействия пыли, влаги и окисления.

К важным особенностям относятся:

Компактная конструкция для размещения в ограниченном пространстве.
Быстрое срабатывание при подаче управляющего напряжения.
Электрическая изоляция между цепью управления и коммутируемой цепью.
Высокая повторяемость переключений при корректном режиме работы.
Защита контактной системы от внешней среды благодаря герметичному герконовому элементу.
Возможность использования в сигнальных, измерительных и управляющих цепях.

Где используется РПС1-37Ш-К

Герконовые реле востребованы прежде всего в низкотоковых и сигнальных цепях. РПС1-37Ш-К может использоваться как коммутационный элемент в следующем оборудовании:

Системах промышленной автоматики и телеметрии.
Контрольно-измерительных приборах.
Устройствах релейной защиты и сигнализации.
Аппаратуре связи и передачи данных.
Электронных блоках управления.
Испытательных стендах и лабораторных установках.
Системах дистанционного контроля состояния оборудования.

Например, в измерительном устройстве такое реле может по команде контроллера подключать один из каналов датчика к входу измерительного модуля. Благодаря гальваническому разделению цепей управление реле не требует прямого электрического соединения с коммутируемым сигналом.

На что обратить внимание при подборе

Перед установкой РПС1-37Ш-К необходимо сопоставить паспортные параметры изделия с требованиями электрической схемы. Особенно важны номинальное напряжение питания обмотки, ток потребления, тип и положение контактов, предельные значения коммутируемого напряжения и тока, а также электрическая нагрузка.

Следует учитывать характер нагрузки. Для коммутации слабых сигналов особенно важно сохранить чистоту контактов и не превышать минимально допустимые режимы, предусмотренные изготовителем. При управлении индуктивной нагрузкой рекомендуется использовать защитные элементы — например, диод в цепи постоянного тока или RC-цепочку в цепях переменного тока. Это снижает влияние импульсов самоиндукции и помогает продлить ресурс контактной группы.

Также необходимо проверить способ монтажа, распиновку выводов, климатическое исполнение и допустимый температурный диапазон. Установка должна выполняться при отключённом питании и в соответствии с проектной документацией оборудования.

Итог

РПС1-37Ш-К — компактное герконовое реле для надёжной коммутации управляющих, измерительных и сигнальных цепей. Его применение позволяет реализовать изолированное переключение электрических линий в оборудовании автоматики, связи и контроля. Для корректной и безопасной работы важно использовать реле строго в пределах параметров, указанных в технической документации конкретного исполнения.
