РПС1-37ГС 2002г «5»

Цена:

1450 ₽

В наличии: 2 шт.

Технические характеристики

РПС1-37ГС «5» — это розетка прямоугольного низкочастотного соединителя серии РПС1 с 37 контактами, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Она используется в радиоэлектронной аппаратуре для внутреннего объемного или печатного монтажа в климатическом исполнении УХЛ.

Рабочий ток на контакт: не более 1 А (максимальный — до 2 А).
Максимальное рабочее напряжение: 100–150 В.
Сопротивление контактов: не более 10 мОм; сопротивление изоляции: не менее 1000 МОм.
Покрытие контактов: золото или серебро, диаметр контактов — 0,6 мм, шаг — 1,3 мм.

Соединитель выдерживает вибрацию (1–5000 Гц, до 40 g), удары (до 10000 м/с² одиночные), линейное ускорение 1000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. Температурный диапазон: от -60 до +85 °С, ресурс — 250 сочленений и наработка 10000–200000 часов.

Розетка имеет трапецевидную форму изолятора (материал — карболит), габариты около 31,5×5,2×21,5 мм, контакты под пайку с хвостовиком 11,5 мм. Взаимосочленяется с вилкой РПС1-37ШС, вид приемки — «5» (ВП, ПЗ по ТУ АСЛР.434410.022 или ОЮ0.364.044ТУ).

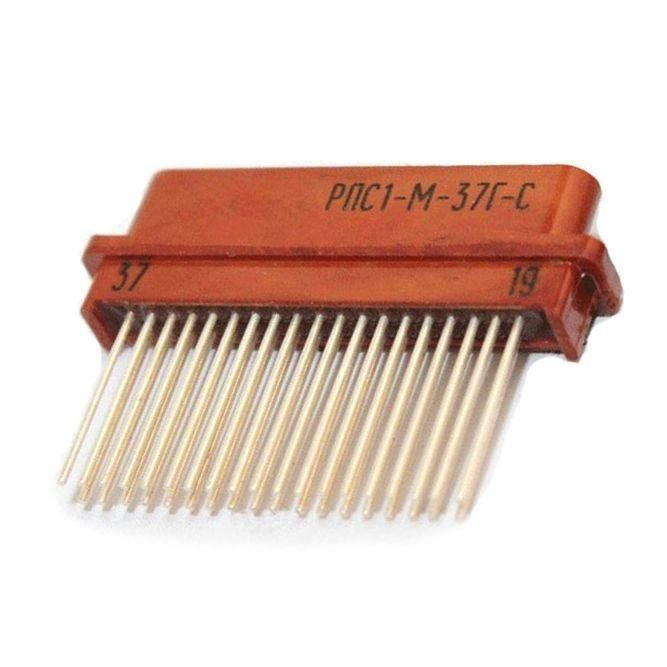

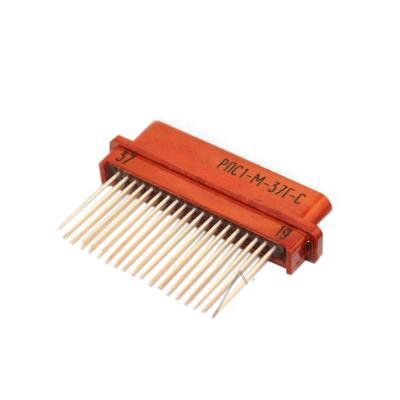

На изображении показана аналогичная вилка серии РПС1-37ШС с характерной трапецеидальной формой и монтажными отверстиями.

Описание

Назначение соединителя РПС1-37ГС «5»

РПС1-37ГС «5» — это розетка прямоугольного низкочастотного соединителя серии РПС1 с 37 контактами. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Розетка применяется в радиоэлектронной аппаратуре для внутреннего объемного или печатного монтажа и изготавливается в климатическом исполнении УХЛ.

Артикул товара — 20676. Изделие относится к категории РПС1. Производитель в данных о товаре не указан. Вид приемки — «5», что соответствует приемке ВП и ПЗ по техническим условиям АСЛР.434410.022 или ОЮ0.364.044ТУ. Год выпуска — 2002.

Подтвержденные технические особенности

Электрические параметры

Рабочий ток на контакт — не более 1 А, максимально допустимый — до 2 А.
Максимальное рабочее напряжение — от 100 до 150 В.
Сопротивление контактов — не более 10 мОм.
Сопротивление изоляции — не менее 1000 МОм.

Конструктивные параметры

Число контактов — 37.
Диаметр контактов — 0,6 мм, шаг контактов — 1,3 мм.
Покрытие контактов — золото или серебро.
Материал изолятора — карбид, форма изолятора трапецевидная.
Контакты выполнены под пайку, длина хвостовика составляет 11,5 мм.
Габаритные размеры — около 31,5 на 5,2 на 21,5 мм.

Условия эксплуатации и надежность

Температурный диапазон — от минус 60 до плюс 85 градусов Цельсия.
Вибрационные нагрузки — от 1 до 5000 Гц при ускорении до 40 g.
Одиночные удары — до 10000 метров на секунду в квадрате.
Линейное ускорение — 1000 метров на секунду в квадрате.
Пониженное атмосферное давление — до 1,3 на 10 в минус четвертой степени Паскаля.
Ресурс — 250 сочленений.
Наработка — от 10000 до 200000 часов.

Применение и совместимость

Розетка РПС1-37ГС «5» используется в составе радиоэлектронной аппаратуры для внутреннего объемного или печатного монтажа. Благодаря совокупности электрических и механических характеристик изделие применимо в цепях постоянного, переменного и импульсного тока, где требуется стабильное контактное сопротивление и высокая электрическая прочность изоляции. Исполнение УХЛ и расширенный температурный диапазон позволяют эксплуатировать соединитель в жестких климатических условиях.

Соединитель взаимосочленяется с вилкой РПС1-37ШС. На изображении показана аналогичная вилка серии РПС1-37ШС с характерной трапецеидальной формой и монтажными отверстиями. Вид приемки «5» подтверждает соответствие изделия требованиям технических условий АСЛР.434410.022 или ОЮ0.364.044ТУ. Год выпуска — 2002.

Краткая сводка

Тип изделия — розетка прямоугольного низкочастотного соединителя.
Серия — РПС1, число контактов — 37.
Приемка — «5», год выпуска — 2002.
Совместимость — вилка РПС1-37ШС.
Монтаж — объемный или печатный, контакты под пайку.

Изделие поставляется без указания производителя и комплектации в предоставленных данных. Все приведенные характеристики подтверждены описанием товара и не содержат дополнительных сведений о цене, доставке или продавце.
