Назначение и область применения

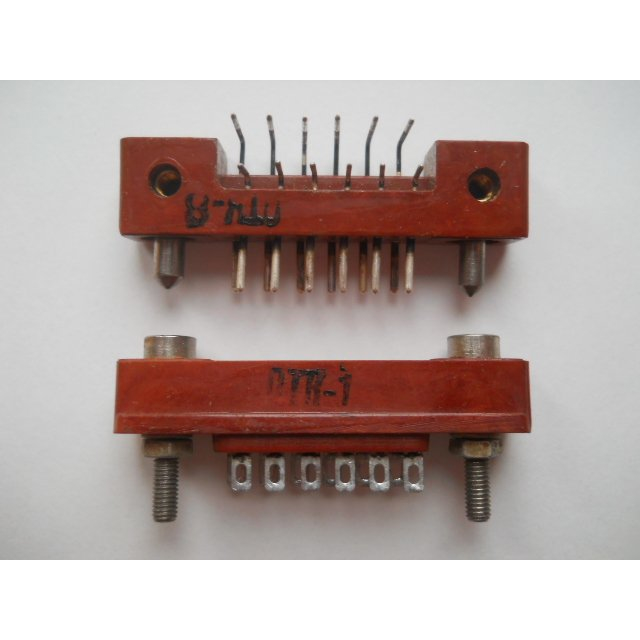

РППМ24-32ШЗ-В «1» — электрический разъём прямоугольный малогабаритный для печатного монтажа. Изделие предназначено для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока в электро- и радиотехнической аппаратуре. Разъём представляет собой вилку серии РППМ24 с 32 контактами и угловыми выводами для печатного монтажа, исполнение Ш3, всеклиматическое исполнение В.

Изделие применяется в промышленных и железнодорожных системах для организации надёжных электрических соединений. Конструкция ориентирована на условия, где важны компактность, высокая плотность монтажа и устойчивость к внешним воздействующим факторам. Разъём соответствует требованиям ТУ НЩО.364.012. Приёмка изделия — «1», год выпуска охватывает период 90–92, артикул — 40764.

Технические характеристики и подтверждённые особенности

Разъём имеет следующие электрические параметры, подтверждённые изготовителем:

• Рабочее напряжение: от 1 мВ до 250 В.
• Сила тока на один контакт: от 1 мкА до 2 А.
• Контактное сопротивление: не более 7,5 мОм.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 115 градусов Цельсия.
• Допустимая относительная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Диапазон рабочего атмосферного давления: от 133 мкПа.

Исполнение Ш3 означает наличие угловых выводов, ориентированных для монтажа на печатную плату. Такое конструктивное решение упрощает компоновку узлов и снижает требования к свободному пространству над платой. Всеклиматическое исполнение В обеспечивает стабильную работу в широком диапазоне климатических условий, включая пониженные и повышенные температуры, высокую влажность и пониженное атмосферное давление.

Особенности применения и монтажа

Вилка РППМ24-32ШЗ-В «1» рассчитана на использование в составе ответственных соединений, где важна повторяемость контакта при многократных сочленениях и расчленениях. Диапазон рабочих токов от 1 мкА до 2 А позволяет применять разъём как в слаботочных сигнальных цепях, так и в цепях питания маломощных устройств. Частотный предел до 3 МГц допускает эксплуатацию в импульсных схемах и линиях передачи сигналов умеренной частоты.

При монтаже следует учитывать угловое расположение выводов: плата и ответная часть должны быть ориентированы с учётом направления контактов. Низкое контактное сопротивление — не более 7,5 мОм — способствует уменьшению потерь в соединителе и снижению нагрева при максимальных токах. Изделие подходит для аппаратуры железнодорожного назначения, промышленной автоматики, контрольно-измерительных систем и телекоммуникационного оборудования.

Комплектация и нормативная документация

Изделие поставляется как самостоятельная единица — вилка серии РППМ24 с 32 контактами. Соответствие техническим условиям ТУ НЩО.364.012 подтверждает заявленные электрические и климатические параметры. Приёмка «1» указывает на установленный порядок контроля качества при выпуске. Артикул для идентификации при заказе — 40764. Год выпуска — 90–92, что следует учитывать при планировании закупок и совместимости с ранее установленным оборудованием. Дополнительная комплектация, упаковка и гарантийные обязательства определяются условиями поставки и не регламентируются настоящим описанием.
