Назначение и область применения

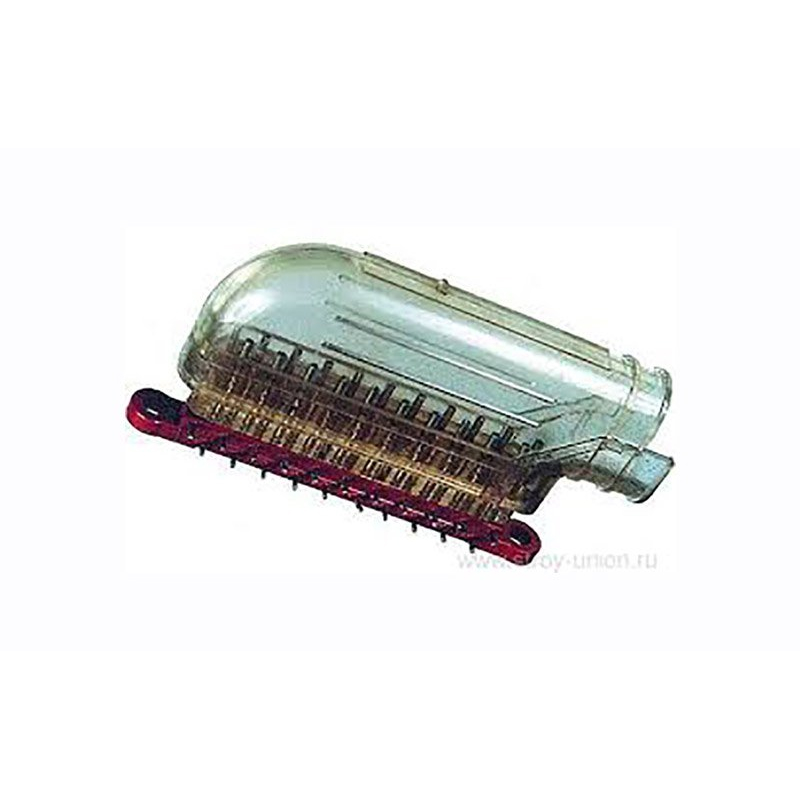

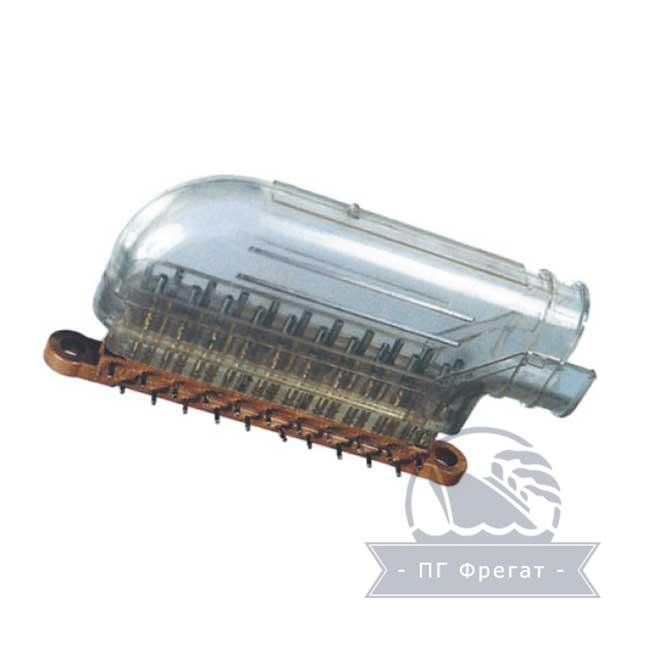

РППМ19-21Ш1-В «5» — это электрический прямоугольный низкочастотный соединитель серии РППМ, предназначенный для коммутации электрических цепей в аппаратуре и приборных блоках. Изделие относится к семейству разъёмов РППМ19 и применяется преимущественно для внутреннего монтажа — соединения отдельных узлов, плат, жгутов и блоков внутри корпусов радиоэлектронной и электротехнической аппаратуры.

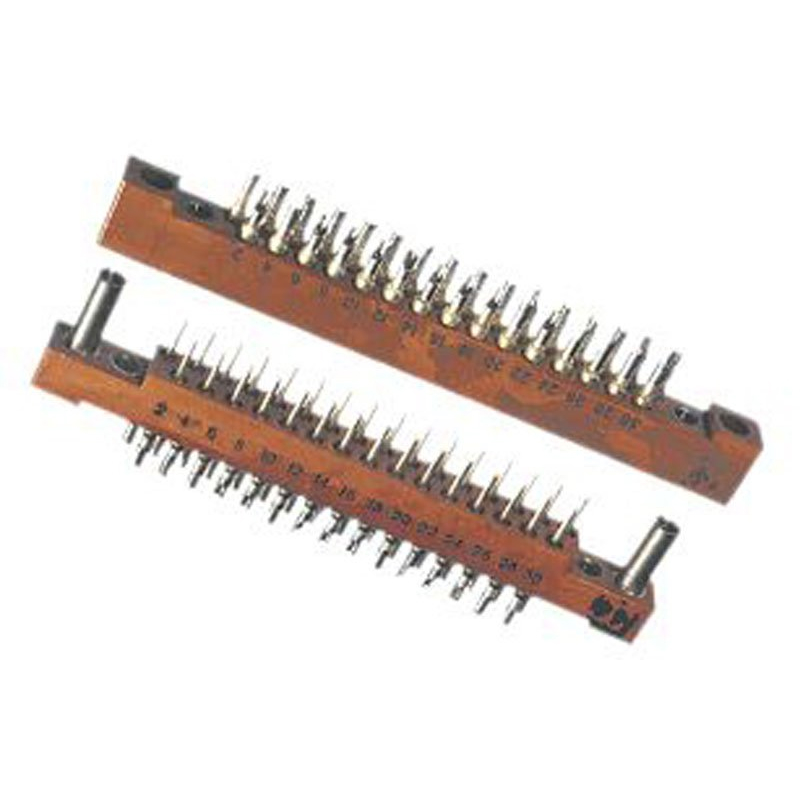

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока. Он востребован в промышленной электронике, контрольно-измерительном оборудовании, приборах специального назначения, электрических шкафах и устройствах, где требуется компактный и надёжный разъёмный узел с умеренными токовыми нагрузками. Конструкция предусматривает два сочленяемых элемента — вилку и розетку, что обеспечивает удобство сборки, обслуживания и замены отдельных модулей аппаратуры.

Благодаря всеклиматическому исполнению (индекс «В» в обозначении) разъём допускает эксплуатацию в широком диапазоне внешних условий и пригоден для ответственных изделий с повышенными требованиями к стабильности электрического контакта и механической прочности соединения.

Подтверждённые особенности и технические свойства

РППМ19-21Ш1-В «5» относится к прямоугольным низкочастотным соединителям серии РППМ19. Индекс «Ш1» в обозначении указывает на конкретный вариант сочленения и конструктивное исполнение, а «В» — на всеклиматическое исполнение. Изделие предназначено для работы в низкочастотных цепях с небольшими токами на контакт.

Для серии РППМ19 характерны следующие контактные и электрические параметры:

• рабочий ток на контакт — до 3 А;
• максимальное рабочее напряжение — до 200 В;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 1000 МОм.

Климатические и механические характеристики серии включают:

• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• повышенная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия;
• стойкость к многократным ударам;
• ресурс сочленений — до 500 циклов.

Изделие рассчитано на длительную эксплуатацию и хранение, что делает его типичным для аппаратуры с требованиями к высокой надёжности разъёмных соединений. Конструкция обеспечивает уверенное сочленение вилки и розетки, а компактные габариты позволяют использовать соединитель в плотных компоновках приборных блоков.

Применение и особенности выбора

РППМ19-21Ш1-В «5» применяется там, где необходим компактный и надёжный разъём для внутреннего монтажа: в приборных блоках, электрических шкафах, промышленной технике и специальном оборудовании. Серия РППМ19 выпускается в разных исполнениях по количеству контактов и компоновке, а также в виде вилок и розеток.

При подборе соединителя важно сверять типоразмер, количество контактов и совместимость по ответной части. Внешне близкие обозначения внутри серии могут отличаться по посадочным размерам и распиновке, поэтому для корректного сопряжения необходимо учитывать точное обозначение как вилки, так и розетки. РППМ19-21Ш1-В «5» ориентирован на применение в связке с ответной частью соответствующего исполнения серии РППМ19.

Изделие подходит для низкочастотных сигнальных цепей и цепей питания с током до 3 А на контакт, что позволяет использовать его в измерительной аппаратуре, блоках автоматики, источниках питания и коммутационных узлах. Стабильные электрические параметры — низкое сопротивление контактов и высокое сопротивление изоляции — обеспечивают надёжную передачу сигналов и минимизацию потерь в разъёмном соединении.

Всеклиматическое исполнение расширяет сферу применения: разъём сохраняет работоспособность при значительных перепадах температур и повышенной влажности, что важно для оборудования, эксплуатируемого в неотапливаемых помещениях, транспортных средствах и наружных установках.
