Назначение и область применения

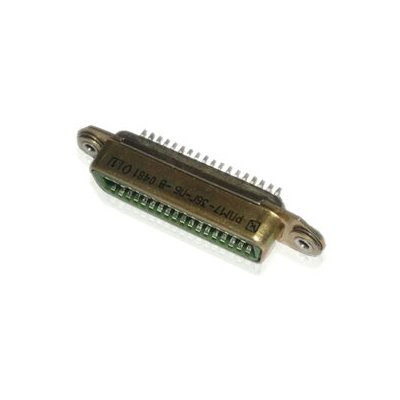

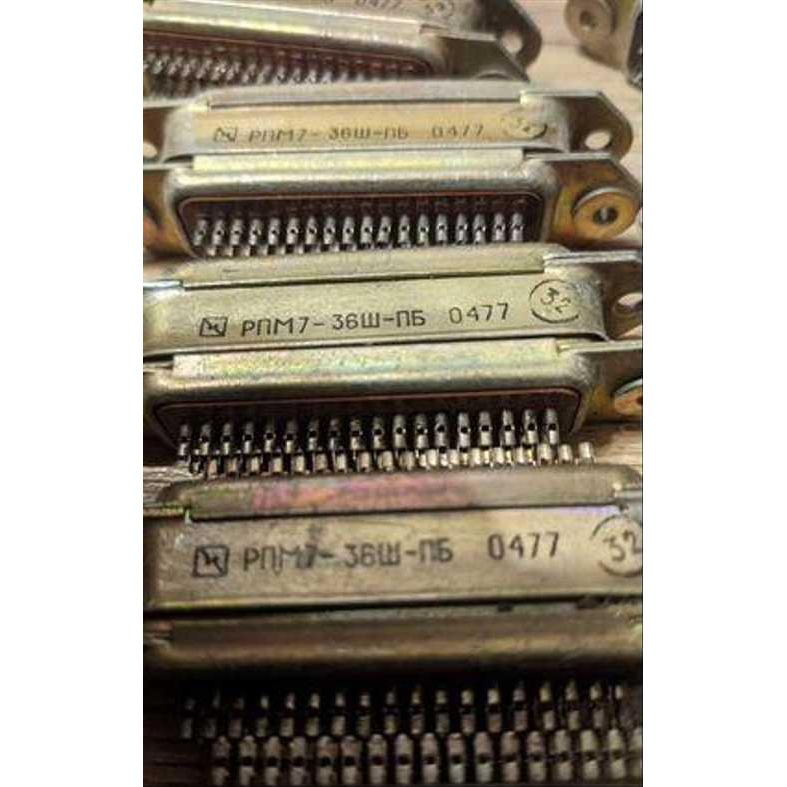

РПМ7М-36Г-ПБ-В «5» представляет собой прямоугольный низкочастотный электрический разъем розеточного типа (гнездо), входящий в серию РПМ7. Изделие предназначено для организации межблочных и межузловых электрических соединений в радиоэлектронной аппаратуре, измерительных комплексах и промышленном оборудовании. Разъем рассчитан на эксплуатацию в составе стационарных и подвижных устройств, где требуется надежное разъемное соединение с большим количеством сигнальных цепей.

Конструкция с щелевыми гнездами и прямыми выводами под пайку обеспечивает удобство монтажа на панель и последующее подключение проводников. Приборное исполнение «ПБ» подтверждает ориентацию изделия на межблочные соединения внутри корпусов аппаратуры, распределительных щитов и стоек.

Технические характеристики

Конструктивные параметры

• Количество контактов: 36 штук, расположены в два ряда.
• Тип контактов: щелевые гнезда, материал — латунь.
• Покрытие контактов: серебро.
• Шаг контактов: 2 мм в ряду.
• Расстояние между рядами: 3,5 мм.
• Материал изолятора: карболит.
• Цвет изолятора: коричневый.
• Климатическое исполнение: всеклиматическое (УХЛ).

Электрические параметры

• Максимальный рабочий ток на контакт: порядка 1 А.
• Максимальное рабочее напряжение: до 150 В (амплитудное значение).
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: порядка 5000 МОм.

Монтаж и крепление

Разъем крепится на панель через два установочных отверстия диаметром около 2,5 мм. Электрическое присоединение осуществляется методом пайки прямых выводов. Конструкция не требует дополнительных монтажных рамок и позволяет устанавливать изделие в ограниченном пространстве приборных отсеков.

Условия эксплуатации и надежность

Изделие сохраняет работоспособность в широком диапазоне температур: примерно от −60 °C до +100…125 °C в зависимости от конкретного исполнения. Всеклиматическое исполнение УХЛ допускает применение в условиях умеренного и холодного климата, включая эксплуатацию в неотапливаемых помещениях и на открытых площадках под навесом.

Разъем обладает высокой устойчивостью к механическим воздействиям. Допустимая синусоидальная вибрация достигает 200 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц. Изделие выдерживает кратковременные ударные нагрузки порядка 20g, что подтверждает пригодность для аппаратуры, работающей в условиях транспортной тряски и вибрационных воздействий.

Маркировка и приемка

Буквенный код «Г» в обозначении указывает на розеточное исполнение (гнездо). Литера «ПБ» обозначает приборное конструктивное исполнение, адаптированное для межблочных соединений. Буква «В» уточняет вариант конструктивного оформления в рамках серии. Индекс «5» в обозначении соответствует категории приемки, а маркировка на корпусе содержит сведения о годе выпуска: 85 или 91.

Артикул изделия — 40753. Разъем относится к категории РПМ и предназначен для замены аналогичных компонентов в ранее выпущенной аппаратуре, а также для применения в новых разработках, где требуется совместимость с серией РПМ7.
