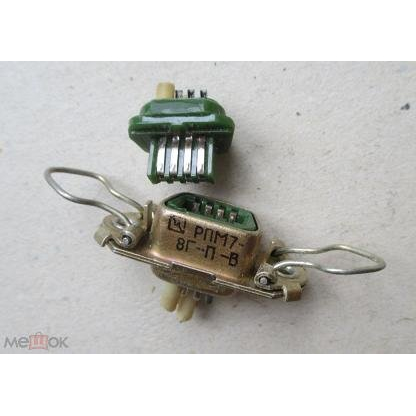

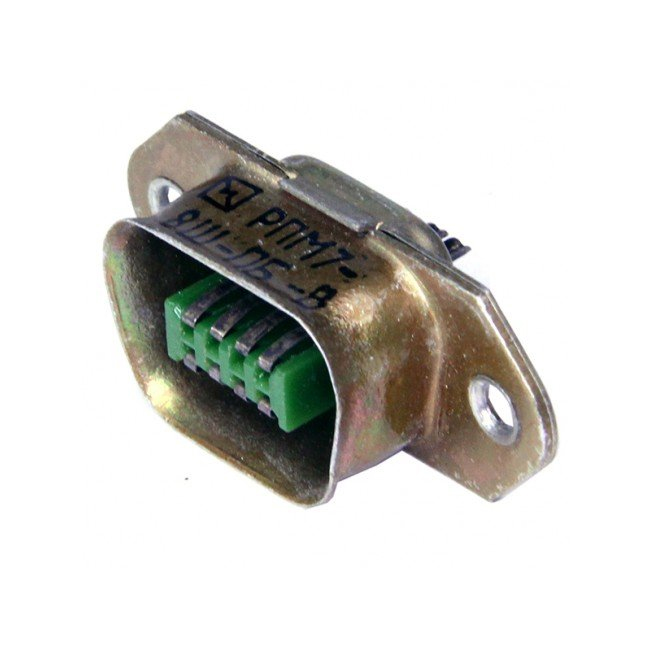

РПМ7-8ШКП-В

РПМ7-8ШКП-В — это низкочастотный прямоугольный малогабаритный электрический соединитель для внутреннего монтажа и межблочных соединений в радиоэлектронной аппаратуре специального назначения. Он рассчитан на цепи постоянного, переменного и импульсного тока, с типичными рабочими параметрами до 150 В и до 1 А, а также относится к всеклиматическому исполнению «В».

Что означает обозначение

• РПМ7 — тип соединителя и порядковый номер разработки.

• 8 — количество контактов.

• Ш — штыревой контакт, то есть вилка.

• КП — кабельная часть с прямым кожухом.

• В — всеклиматическое исполнение.

Основные особенности

Соединитель используют там, где нужна компактная и надежная электрическая связь между блоками и приборами. Подключение проводов к хвостовикам контактов выполняется пайкой, что типично для таких разъемов. Для него также указывают рабочий температурный диапазон от -60 до +90 °C, минимальную наработку 5000 часов и ресурс не менее 500 сочленений-расчленений.

Где применяется

Такие соединители ставят в аппаратуре, где важны малые габариты, устойчивость к внешним условиям и надежность контакта. Их применяют в приборно-кабельных и межблочных соединениях, особенно в специальной и промышленной радиоэлектронике.

Кратко по сути

Если говорить совсем просто, РПМ7-8ШКП-В — это 8-контактная кабельная вилка семейства РПМ7, рассчитанная на работу в жестких климатических условиях и предназначенная для компактных внутренних соединений в аппаратуре.
