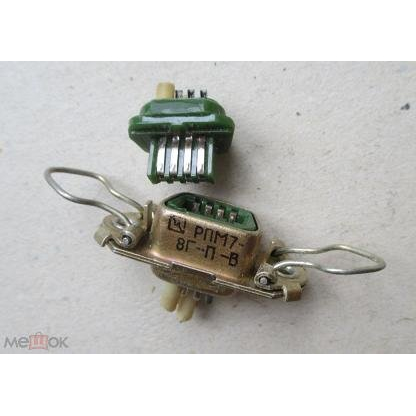

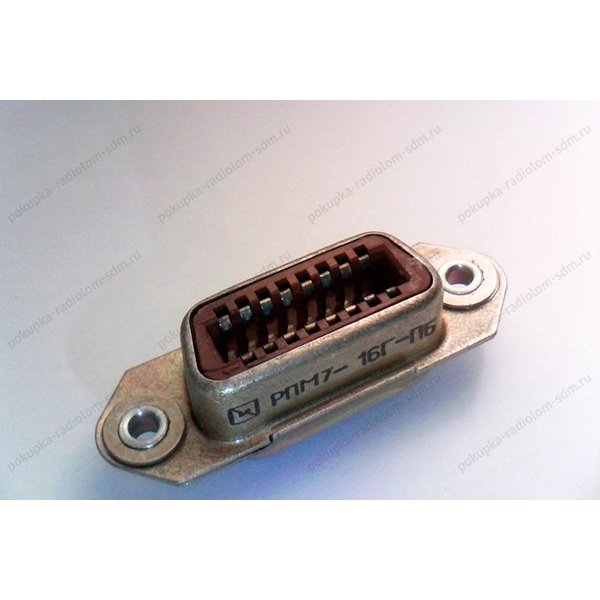

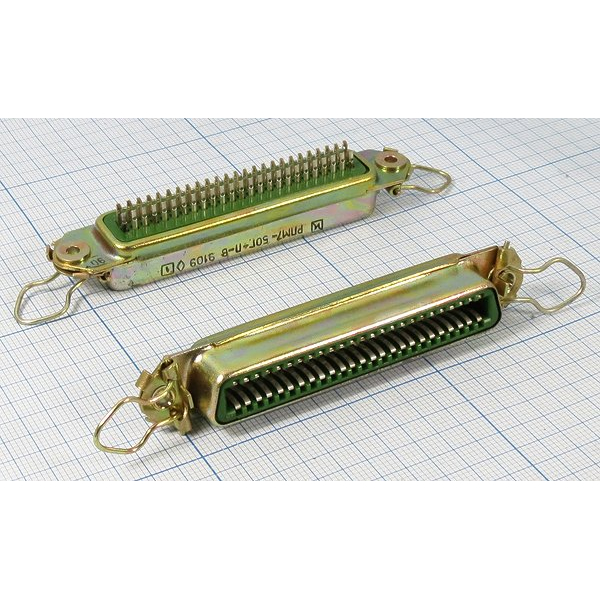

РПМ7-8Г-П-В «5»

Цена:

39 ₽

В наличии: 16 шт.

Технические характеристики

РПМ7-8Г-П-В

РПМ7-8Г-П-В — это низкочастотный прямоугольный малогабаритный соединитель, предназначенный для электрических цепей постоянного, переменного тока (до 3 МГц) и импульсного тока при напряжении до 150 В и силе тока до 1 А.

Он изготавливается во всеклиматическом исполнении В, что обеспечивает надежную работу в широком диапазоне температур от -60 до +90 °C и при повышенной влажности до 98%.

Декодировка обозначения

РПМ — тип соединителя (прямоугольный).
7 — порядковый номер разработки.
8 — количество контактов.
Г — гнездовой контакт (розетка).
П — приборная часть без кожуха.
В — всеклиматическое исполнение.

Основные характеристики

Соединитель рассчитан на сопротивление контактов не более 10 мОм, сопротивление изоляции не менее 5000 МОм, наработку 5000 часов и 500 циклов сочленения-расчленения.

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 20 g) и механические удары до 150 g.

Срок сохраняемости — 12 лет, монтаж — объемный пайкой для внутреннего применения в электро-, радио- и контрольно-измерительных приборах.

Описание

Назначение

Низкочастотный прямоугольный малогабаритный соединитель РПМ7-8Г-П-В «5» (артикул 40751) предназначен для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие рассчитано на рабочее напряжение до 150 В и силу тока до 1 А.

Соединитель относится к категории РПМ и выполнен в виде приборной части без кожуха с гнездовыми контактами. Он ориентирован на внутреннее применение в электронных, радиоэлектронных и контрольно-измерительных приборах.

Подтверждённые особенности

Основные подтверждённые характеристики изделия:

Тип соединителя — прямоугольный малогабаритный, категория РПМ.
Количество контактов — 8.
Тип контакта — гнездовой.
Исполнение — приборная часть без кожуха.
Климатическое исполнение — В, всеклиматическое.
Рабочее напряжение — до 150 В.
Сила тока — до 1 А.
Диапазон рабочих частот — до 3 МГц.
Сопротивление контактов — не более 10 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Наработка — 5000 часов.
Количество циклов сочленения-расчленения — 500.
Приемка — «5».

Устойчивость к внешним воздействиям

Всеклиматическое исполнение В обеспечивает работу в диапазоне температур от минус 60 до плюс 90 °C. Изделие рассчитано на эксплуатацию при повышенной относительной влажности до 98 процентов.

Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 20 g и механические удары с ускорением до 150 g. Срок сохраняемости составляет 12 лет.

Декодировка обозначения

Обозначение РПМ7-8Г-П-В раскрывает конструктивные признаки изделия:

РПМ — тип соединителя, прямоугольный;
7 — порядковый номер разработки;
8 — количество контактов;
Г — гнездовой контакт (розетка);
П — приборная часть без кожуха;
В — всеклиматическое исполнение.

Применение и монтаж

Изделие применяется для внутренних электрических соединений в электро-, радио- и контрольно-измерительных приборах. Монтаж выполняется объемной пайкой, что позволяет надежно фиксировать проводники и обеспечивать стабильный электрический контакт.

Соединитель может использоваться в цепях постоянного, переменного и импульсного тока с учетом ограничений по напряжению до 150 В и силе тока до 1 А. Конструкция рассчитана на многократные сочленения и расчленения, а приведённые показатели наработки, механической прочности и климатической стойкости позволяют применять его в приборах, работающих в широком диапазоне внешних условий.
