РПМ7-36Ш-КП-В

РПМ7‑36Ш‑КП‑В — это электрический низкочастотный прямоугольный малогабаритный разъём серии РПМ7, выполненный в конструктиве «кабельная часть с прямым кожухом» (КП) и всеклиматического исполнения (В).

Назначение и область применения

Этот разъём предназначен для объёмного монтажа и используется в межблочных и приборно‑кабельных соединениях аппаратуры на постоянном, переменном и импульсном токе. Он применяется там, где требуется надёжный низкочастотный контакт с небольшим габаритом корпуса и возможностью эксплуатации в различных климатических условиях.

Основные технические характеристики

• Тип: РПМ7, прямоугольный малогабаритный низкочастотный разъём.

• Количество контактов: 36 (Ш — сигнальная группа).

• Конструктивное исполнение: КП — кабельная часть с прямым кожухом, предназначенная для подключения к кабелю.

• Исполнение: всеклиматическое, что позволяет использовать разъём в широком диапазоне температур и влажности.

• Максимальное рабочее напряжение цепи: до 150 В постоянного или переменного тока.

• Максимальный рабочий ток на контакт: до 1 А.

• Диапазон частот: до примерно 3 МГц (в зависимости от конкретного исполнения и используемого кабеля).

Особенности конструкции и монтажа

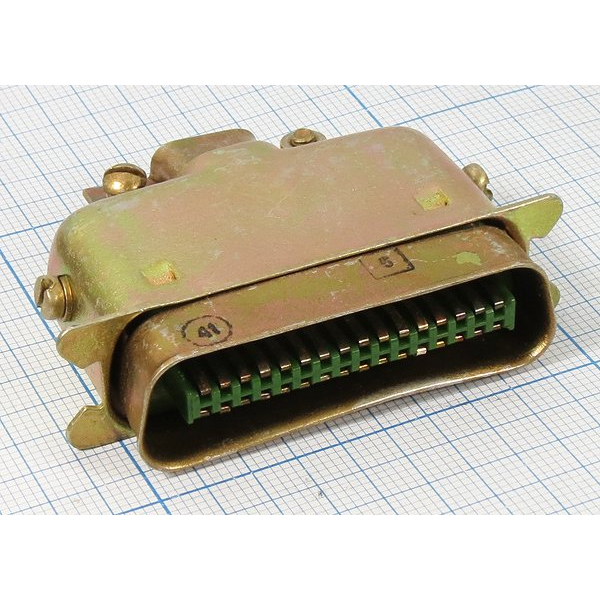

Разъём РПМ7‑36Ш‑КП‑В выполнен в металлическом корпусе с прямым кожухом, что упрощает монтаж и фиксацию кабеля, а также обеспечивает механическую защиту контактов. Такой типоразмер и конструкция характерны для бортовой и промышленной радиоэлектронной аппаратуры, включая средства связи и управления, где важны надёжность соединения и устойчивость к внешним воздействиям.
