РПМ7-36Г-ПБ-В 81-89г «5»

Цена:

20 ₽

В наличии: 20 шт.

Технические характеристики

РПМ7-36Г-ПБ-В

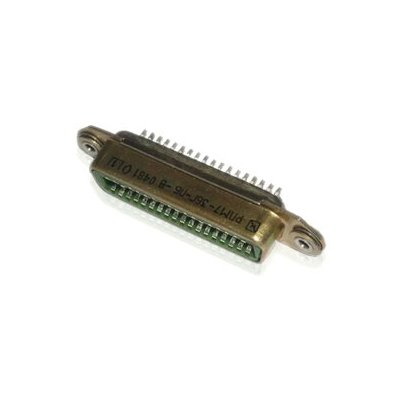

РПМ7‑36Г‑ПБ‑В — это низкочастотный прямоугольный электрический соединитель серии РПМ7, выполненный в малогабаритном исполнении и предназначен для межблочных соединений в аппаратурах и электрических цепях постоянного и переменного тока.

Основные данные

Тип соединителя: низкочастотный прямоугольный, малогабаритный.
Количество контактов: 36, в двух рядах (часто 18×2).
Исполнение: всеклиматическое (рассчитано на широкий диапазон температур и повышенную влажность).

Рабочие параметры

Максимальный рабочий ток на контакт: до 1 А.
Максимальное рабочее напряжение: до 150 В (постоянное или переменное с частотой до сотен килогерц).
Сопротивление контакта: не более 10 мОм.
Сопротивление изоляции: порядка 5000 МОм.

Условия эксплуатации

Диапазон рабочих температур: примерно от −60 °C до +100…+125 °C в зависимости от конкретного исполнения и ТУ.
Переносит вибрации и удары; допустимы значительные амплитуды ускорений (порядка десятков g) в широком диапазоне частот.
Устойчив к повышенной относительной влажности (до около 98% при температуре +35 °C) и пониженным давлениям.

Конструкция и применение

Контакты обычно щелевого типа, материал — латунь с покрытием серебром; изолятор выполнен из карболита коричневого цвета.
Монтаж: на панель, контактные выводы — прямые, под пайку; кожуха нет (в исполнении ПБ‑В).
Применяется в вычислительной технике, системах связи, радиоаппаратуре и промышленных устройствах для надежных межблочных соединений.

Описание

РПМ7-36Г-ПБ-В

РПМ7-36Г-ПБ-В: надежный разъем для промышленной электроники

Разъем РПМ7-36Г-ПБ-В применяется в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры, где требуется устойчивое многоконтактное соединение модулей, кабелей и печатных узлов. Конструкция изделия рассчитана на передачу электрических сигналов между элементами оборудования при регулярных подключениях и эксплуатации в составе сложных систем.

Особенности РПМ7-36Г-ПБ-В

Модель относится к линейке прямоугольных соединителей РПМ, широко используемых при построении аппаратуры с высокой плотностью монтажа. Обозначение «36» указывает на количество контактов, что позволяет организовать передачу нескольких сигнальных линий, цепей управления и питания в одном компактном интерфейсе.

К ключевым особенностям РПМ7-36Г-ПБ-В относятся:

Многоконтактное исполнение на 36 контактов.
Прямоугольная конструкция, удобная для компоновки электронных блоков.
Возможность применения в разъемных электрических соединениях аппаратуры.
Надежная фиксация при корректном сочленении ответных частей.
Подходящая конструкция для серийного производства, ремонта и модернизации электронных устройств.
Использование в системах, где важны стабильность контактирования и повторяемость соединений.

Где применяется разъем

РПМ7-36Г-ПБ-В может использоваться в оборудовании, для которого важны компактность межблочных соединений и удобство технического обслуживания. Такие решения востребованы в различных направлениях электроники и приборостроения.

Типовые области применения:

Промышленные системы автоматизации и управления.
Контрольно-измерительные приборы.
Электронные блоки станков и технологического оборудования.
Системы связи и телеметрии.
Лабораторная и испытательная аппаратура.
Вычислительные, диагностические и управляющие комплексы.
Специализированные электронные устройства с модульной архитектурой.

Почему важен правильный подбор

При выборе РПМ7-36Г-ПБ-В необходимо учитывать не только число контактов, но и исполнение ответной части, способ монтажа, расположение выводов, рабочие электрические параметры и условия эксплуатации. Важную роль играют совместимость с конкретной конструкцией устройства, требования к вибростойкости, температурному диапазону и механическим нагрузкам.

Перед установкой разъема рекомендуется сверить маркировку, распиновку и габаритные характеристики с конструкторской документацией оборудования. Это помогает избежать ошибок при подключении, обеспечить корректную передачу сигналов и сохранить надежность всей электрической цепи.

РПМ7-36Г-ПБ-В для современных задач

Многоконтактный разъем РПМ7-36Г-ПБ-В остается практичным решением для разработки, ремонта и обслуживания аппаратуры, где требуется организовать большое количество соединений в ограниченном пространстве. Его применение способствует аккуратной компоновке электронных узлов, упрощает модульную сборку и делает обслуживание оборудования более удобным.

Использование совместимых компонентов и соблюдение требований монтажа позволяют получить долговечное электрическое соединение, необходимое для стабильной работы промышленной и специализированной электроники.
