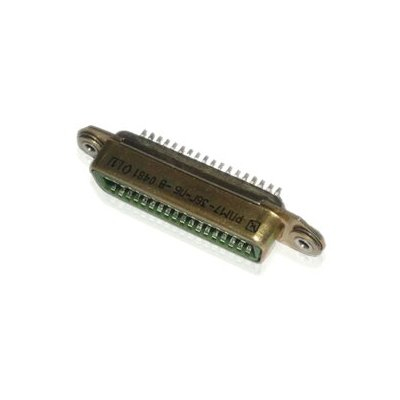

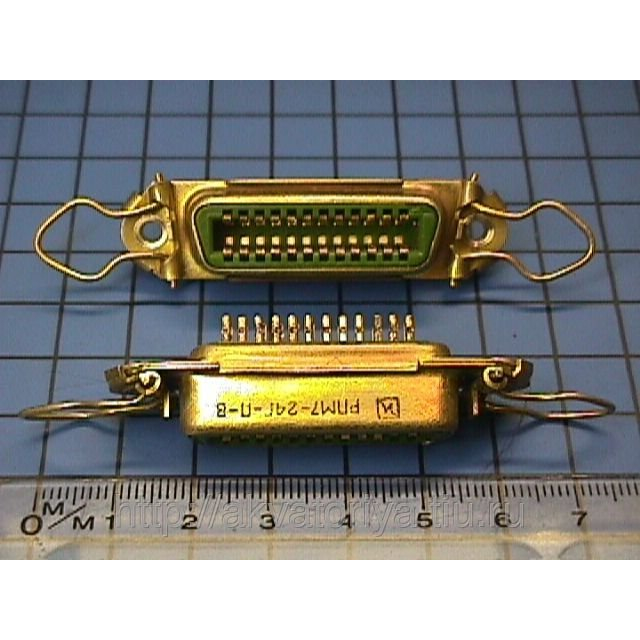

РПМ7-36Г-П-В 81г «5»

Цена:

59 ₽

В наличии: 68 шт.

Технические характеристики

РПМ7-36Г-П-В

РПМ7-36Г-П-В — это низкочастотный прямоугольный малогабаритный соединитель, предназначенный для надежных электрических соединений в цепях постоянного, переменного тока (до 3 МГц) и импульсных токов. Он применяется в вычислительной технике, системах связи и промышленных устройствах, включая железнодорожное оборудование.

Основные характеристики

Соединитель имеет 36 щелевых контактов (розетка) из латуни с серебряным покрытием, шагом 2 мм в ряду и 3,5 мм между рядами. Максимальное рабочее напряжение — 150 В, ток на контакт — до 1 А, сопротивление контактов — не более 10 мОм, изоляции — 5000 МОм.

Габаритные размеры: 68,5 × 15 × 17,5 мм, масса около 18 г, материал изолятора — зеленая пластмасса, без кожуха.

Условия эксплуатации

Диапазон температур: от -60 до +90°C (или до +125°C по некоторым данным), влажность до 98% при +35°C, всеклиматическое исполнение (В). Устойчив к вибрации (1–5000 Гц, до 20–50 g), ударам (до 1000 g) и низкому давлению (1,3×10⁻⁴ Па).

Срок службы: наработка не менее 10 000 ч, до 500 сочленений-расчленений, сохраняемость — 12–15 лет.

Конструкция и монтаж

Врубной тип установки (приборная часть без кожуха), пайка контактов, защелка для фиксации, ориентация по форме изолятора. Монтажные отверстия: диаметр 2,5 мм, расстояние 59,5 мм.

Описание

РПМ7-36Г-П-В

РПМ7-36Г-П-В: компактный 36-контактный разъём для надёжных межблочных соединений

РПМ7-36Г-П-В — малогабаритный прямоугольный низкочастотный соединитель серии РПМ7, рассчитанный на создание межблочных и приборно-кабельных соединений в радиоэлектронной, измерительной и специальной аппаратуре. Исполнение с 36 контактами позволяет передавать питание, сигналы управления и информационные цепи через единый компактный интерфейс.

Конструкция и назначение

Разъём РПМ7-36Г-П-В относится к гнездовой части соединителя — розетке. Контактная система выполнена в виде щелевых гнездовых контактов, расположенных в два ряда. Сочленение осуществляется врубным способом, а фиксация соединённой пары обеспечивается защёлкой.

Основные конструктивные особенности:

36 гнездовых контактов
Двухрядное расположение контактов
Шаг контактов в ряду — 2 мм
Расстояние между рядами — 3,5 мм
Прямые выводы для объёмного монтажа пайкой
Пластмассовый изолятор
Серебряное покрытие контактных элементов
Исполнение без защитного кожуха
Монтажные отверстия с межцентровым расстоянием 59,5 мм

Габаритные размеры корпуса составляют ориентировочно 68,5 × 15 × 17,5 мм, поэтому соединитель подходит для плотной компоновки приборных панелей, блоков управления и кабельных сборок.

Технические характеристики РПМ7-36Г-П-В

Параметр	Значение
Тип изделия	Прямоугольный низкочастотный соединитель
Функциональное исполнение	Розетка, гнездовые контакты
Количество контактов	36
Номинальная токовая нагрузка	До 1 А на контакт
Рабочее напряжение	До 150 В
Частота переменного тока	До 3 МГц
Сопротивление контакта	Не более 10 мОм
Сопротивление изоляции	Не менее 5000 МОм
Рабочая температура	От −60 до +90 °C
Относительная влажность	До 98% при +35 °C
Климатическое исполнение	В — всеклиматическое
Способ электрического монтажа	Пайка
Ресурс сочленений	До 500 циклов

Указанные параметры позволяют использовать РПМ7-36Г-П-В в цепях постоянного, переменного и импульсного тока, где важны компактность, стабильность переходных характеристик и достаточная стойкость к внешним климатическим воздействиям.

Где применяется разъём

Соединитель РПМ7-36Г-П-В используется в аппаратуре, где требуется передать большое число цепей при ограниченном монтажном пространстве. Типовые области применения включают:

Блоки питания и управления
Контрольно-измерительные приборы
Системы автоматики и телемеханики
Радиоэлектронную аппаратуру
Приборно-кабельные сборки
Межблочные соединения внутри стоек, шкафов и корпусов
Оборудование связи и вычислительной техники
Специализированную аппаратуру с повышенными требованиями к климатической стойкости

Всеклиматическое исполнение «В» делает разъём пригодным для эксплуатации в широком диапазоне температур и при высокой влажности, при условии соблюдения требований к конструкции изделия и монтажу.

Особенности монтажа

РПМ7-36Г-П-В предназначен для внутреннего объёмного монтажа. Проводники присоединяются к прямым хвостовикам контактов методом пайки. При сборке важно соблюдать правильную нумерацию контактов, исключать натяжение проводов на пайках и обеспечивать надёжную механическую фиксацию кабеля или жгута.

Для стабильной работы соединения рекомендуется:

Подбирать ответную штыревую часть той же серии и соответствующего исполнения
Проверять совпадение контактной группы и схемы распайки
Использовать технологию пайки, исключающую перегрев изолятора
Не превышать допустимые значения тока и напряжения
Учитывать ограниченный ресурс циклов сочленения при проектировании обслуживаемых соединений
Контролировать чистоту контактных поверхностей перед сборкой

Преимущества РПМ7-36Г-П-В

РПМ7-36Г-П-В сочетает высокую плотность контактов, малые габариты и традиционную технологию пайки. Серебряное покрытие контактов способствует снижению переходного сопротивления, а двухрядная компоновка позволяет разместить 36 электрических цепей в сравнительно компактном корпусе.

Такой разъём представляет практичное решение для ремонта, модернизации и изготовления аппаратуры, в которой необходим надёжный многоконтактный интерфейс для низкочастотных цепей. Перед включением в проект следует сверить конкретное исполнение, ответную часть, требования технических условий и фактические условия эксплуатации оборудования.
