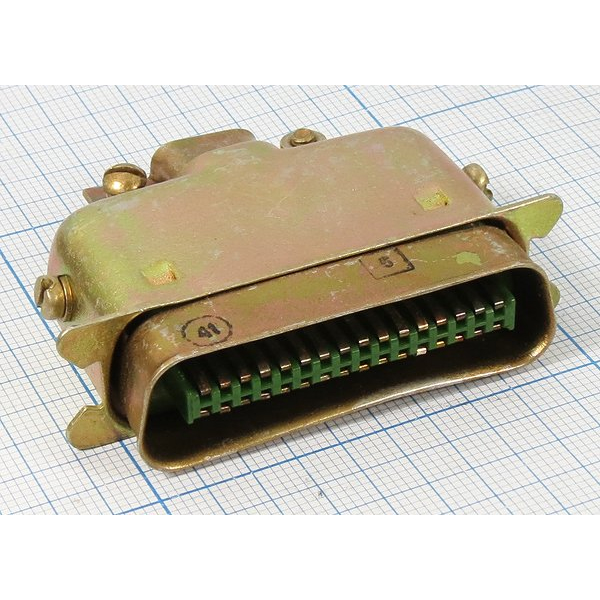

РПМ7-32Г-ПБ-В: особенности и применение прямоугольного разъёма

РПМ7-32Г-ПБ-В — прямоугольный электрический соединитель серии РПМ7, предназначенный для создания надёжных разъёмных соединений в электронной аппаратуре, системах управления, измерительных комплексах и промышленном оборудовании. Исполнение с 32 контактами позволяет передавать одновременно питание, сигналы управления и информационные цепи в компактном интерфейсе.

Конструктивные особенности РПМ7-32Г-ПБ-В

Разъёмы семейства РПМ7 применяются в аппаратуре, где особенно важны механическая прочность, стабильность электрического контакта и удобство обслуживания. Модель РПМ7-32Г-ПБ-В относится к многоконтактным прямоугольным соединителям и рассчитана на многократное сочленение и расчленение ответных частей.

Ключевые особенности изделия:

• 32 контактные позиции для подключения нескольких независимых электрических цепей.

• Прямоугольный формат корпуса, удобный для установки на панели, плате или в составе модульной аппаратуры.

• Исполнение с вилочной контактной частью, обозначаемой буквой «В».

• Надёжная фиксация при соединении ответных частей разъёма.

• Компактное размещение большого количества контактов в одном узле.

• Возможность использования в оборудовании с ограниченным монтажным пространством.

• Применение в низковольтных цепях питания, сигнализации, контроля и управления.

Обозначение «ПБ» в маркировке указывает на конструктивное исполнение изделия. При подборе ответной части и проектировании монтажа рекомендуется сверять полную маркировку, расположение контактов, вариант крепления, тип хвостовиков и требования конкретной технической документации.

Где используется разъём РПМ7-32Г-ПБ-В

Благодаря многоконтактной конструкции РПМ7-32Г-ПБ-В востребован в оборудовании, где необходимо быстро и аккуратно подключать несколько групп проводников. Один разъём может заменить набор одиночных клемм или несколько менее ёмких соединителей, упрощая сборку, диагностику и последующее обслуживание устройства.

Типичные области применения:

• промышленная автоматика и шкафы управления;

• контрольно-измерительные приборы;

• телеметрические и сигнальные системы;

• лабораторное и испытательное оборудование;

• вычислительные и периферийные электронные устройства;

• блоки питания и распределения низковольтных цепей;

• системы связи, передачи сигналов и коммутации;

• специализированная аппаратура с модульной компоновкой.

Например, в измерительном комплексе через 32 контакта могут быть выведены линии питания, дискретные сигналы, цепи датчиков, управляющие импульсы и резервные каналы. Это делает соединение более организованным и уменьшает количество отдельных разъёмных узлов между модулями.

Преимущества многоконтактного исполнения

Использование РПМ7-32Г-ПБ-В помогает повысить технологичность сборки и обслуживания электронного оборудования. Коннектор обеспечивает упорядоченное подключение кабельных жгутов и снижает вероятность ошибок при монтаже, особенно если контакты заранее промаркированы в соответствии со схемой.

Основные преимущества:

• сокращение числа отдельных межблочных соединений;

• удобство демонтажа узлов при ремонте и диагностике;

• компактная организация кабельной разводки;

• повышение повторяемости монтажа серийных устройств;

• возможность разделения цепей по назначению внутри одного разъёма;

• снижение риска случайного перепутывания проводников при корректной распиновке.

Для аппаратуры с регулярным техническим обслуживанием особенно важна возможность быстро отсоединить модуль, проверить цепи и вернуть его в работу без полной разборки жгута.

Что учитывать при выборе и монтаже

Перед установкой РПМ7-32Г-ПБ-В необходимо сопоставить его параметры с требованиями конкретного изделия. Важны не только число контактов, но и совместимость с ответной частью, способ монтажа, электрическая нагрузка каждой цепи, сечение подключаемых проводников и условия эксплуатации.

При проектировании соединения следует проверить:

• полное обозначение разъёма и исполнение контактной части;

• совместимость с ответным соединителем серии РПМ7;

• нумерацию контактов и соответствие электрической схеме;

• способ крепления корпуса;

• допустимые токовые нагрузки и напряжение для подключаемых цепей;

• тип пайки, обжима или иного способа присоединения проводников;

• необходимость экранирования сигнальных линий;

• защиту жгута от вибрации, натяжения и перегибов;

• требования к рабочей температуре, влажности и воздействию пыли.

При работе с сигнальными и силовыми линиями в одном соединителе желательно заранее разделить их на группы в распиновке. Это упрощает поиск неисправностей и помогает снизить влияние силовых цепей на чувствительные сигналы.

Итог

РПМ7-32Г-ПБ-В — практичный 32-контактный прямоугольный разъём для надёжной коммутации электрических цепей в промышленной, измерительной и специализированной аппаратуре. Он подходит для создания компактных межблочных соединений, организации жгутов и упрощения сервисного обслуживания оборудования.

Грамотный подбор ответной части, точная распиновка и соблюдение требований к монтажу позволяют использовать разъём РПМ7-32Г-ПБ-В как устойчивый и удобный элемент электрической системы устройства.
