РПМ7-24Г-П-В

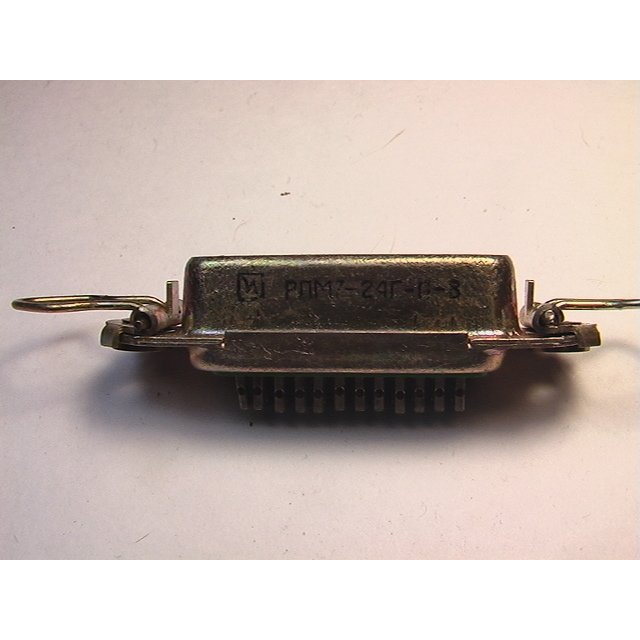

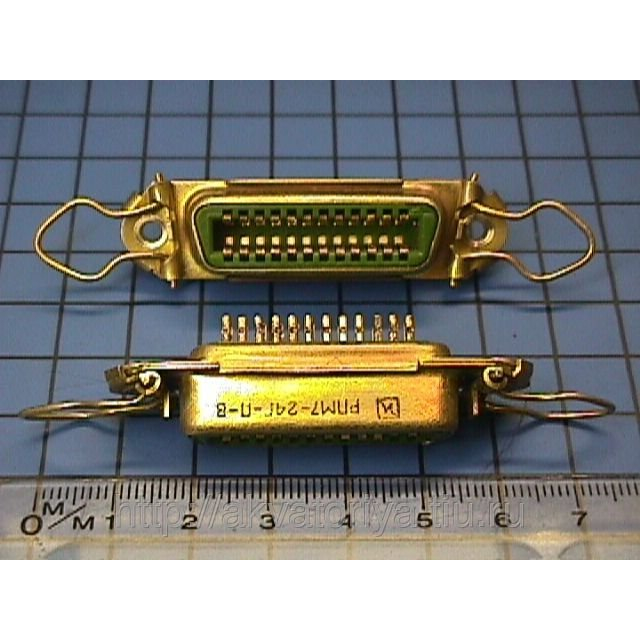

РПМ7‑24Г‑П‑В — это низкочастотный прямоугольный малогабаритный электрический соединитель (разъем) российского производства, применяемый в межблочных и приборно‑кабельных соединениях радиоэлектронной аппаратуры.

Расшифровка обозначения

• РПМ7 — тип разъема: прямоугольный, низкочастотный, малогабаритный.

• 24 — число контактов (24 штыря/гнезда в линейке).

• Г — исполнение контакта: гнездовой (розетка); противоположная часть обычно обозначается с буквой «Ш» (штыревой контакт, вилка).

• П — конструктивное исполнение: приборная часть без кожуха, предназначенная для монтажа в корпусе прибора.

• В — всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне климатических условий.

Основные технические свойства

• Рабочее напряжение : до 150 В постоянного, переменного (до 3 МГц) и импульсных токов.

• Максимальный ток : до 1 А на контакт.

• Сопротивление контактов : не более 10 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации

Соединитель РПМ7‑24Г‑П‑В предназначен для применения в электрических цепях радио‑, электро‑ и контрольно‑измерительных приборов. Диапазон рабочих температур окружающей среды обычно составляет примерно от минус 60 °C до плюс 90 °C, изделие устойчиво к вибрации и многократным механическим ударам, что позволяет использовать его в бортовых и промышленных устройствах.

Особенности конструкции

Разъем выполнен в прямоугольном корпусе с монтажом контактов пайкой, используется внутренний монтаж в приборе. Корпус и конструкция обеспечивают, как правило, всеклиматическое исполнение, что допускает работу в условиях повышенной влажности и широкого температурного диапазона.
