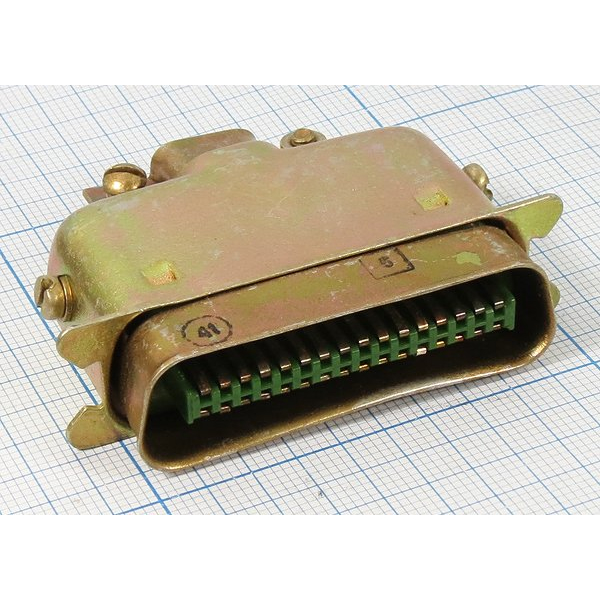

РПМ7-16Ш-КП

РПМ7-16Ш-КП — это малогабаритный низкочастотный прямоугольный электрический соединитель, предназначенный для межблочных и приборно-кабельных соединений.

Описание

Он используется в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока при напряжении до 150 В (амплитудное значение) и силе тока до 1 А.
Соединитель применяется в вычислительной технику, системах связи и аналогичных областях.
Обозначение расшифровывается так: РПМ7 — тип, 16 — количество контактов, Ш — вилка, КП — кабельная часть с прямым кожухом.

Технические характеристики

• Шаг контактов: 2,2 мм.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Усилие расчленения на 16 контактов: 0,5–1,6 кгс.

• Температура эксплуатации: от -60 до +90 °С (или до +125 °С в некоторых версиях).

Устойчивость к воздействиям

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 20–50 g), многократные удары (до 150 g) и одиночные удары (до 1000 g).
Климатическое исполнение — всеклиматическое (В).
Минимальная наработка — 10000 ч, количество сочленений-расчленений — 500.
