Назначение изделия

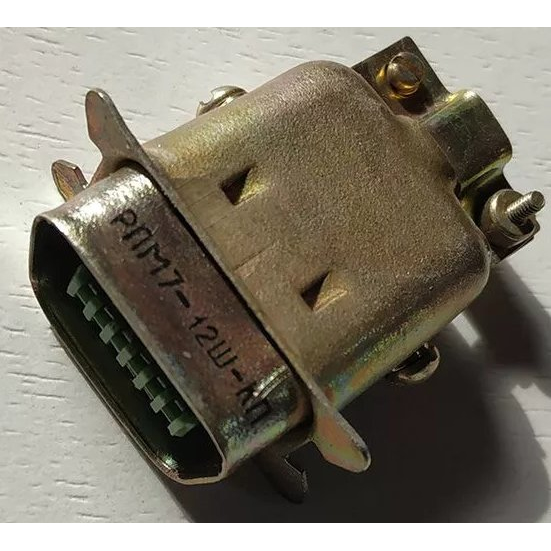

РПМ7-12Ш-ПБ-В «5» представляет собой низкочастотный прямоугольный соединитель малогабаритной серии РПМ7. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных токов. Соединитель выполнен в виде врубной вилки штыревого типа без кожуха и рассчитан на всеклиматическое исполнение В, что позволяет применять его в составе радиоэлектронной аппаратуры, измерительных приборов и промышленного оборудования, эксплуатируемого в широком диапазоне внешних условий.

Изделие выпускается в соответствии с техническими условиями ОЮ0.364.032 ТУ. Приемка «5» подтверждает прохождение контроля на соответствие установленным требованиям. Партия относится к 1986–1987 годам выпуска.

Подтверждённые особенности и технические характеристики

Соединитель оснащён двенадцатью штыревыми контактами, расположенными в два ряда. Контакты изготовлены из латуни и имеют серебряное покрытие (Ag), обеспечивающее стабильное электрическое соединение и защиту от окисления. Шаг между контактами в ряду составляет 2 мм, расстояние между рядами — 3,5 мм.

Ключевые электрические параметры изделия:

• рабочее напряжение — до 150 В;
• рабочий ток — до 1 А;
• сопротивление электрических контактов — не более 10 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Изолятор соединителя выполнен из пластмассы зелёного цвета. Габаритные размеры изделия составляют 42×15×17,5 мм. Вилка устанавливается на панель врубным методом: диаметр монтажных отверстий равен 2,5 мм, расстояние между центрами отверстий — 33 мм. Подключение проводников осуществляется методом пайки к контактам.

Конструктивные особенности

Соединитель не имеет замка фиксации и ловителей. Ориентация при сочленении с ответной частью обеспечивается формой изолятора, что исключает неправильное подключение. Конструкция без кожуха упрощает монтаж в аппаратуру с ограниченным внутренним пространством и облегчает визуальный контроль качества паяных соединений.

Условия эксплуатации и применение

РПМ7-12Ш-ПБ-В «5» сохраняет работоспособность в диапазоне температур от минус 60 до плюс 125 °C. По отдельным источникам верхний предел рабочей температуры может составлять плюс 90 °C. Изделие рассчитано на эксплуатацию при относительной влажности воздуха до 98% при температуре плюс 35 °C, что подтверждает пригодность для всеклиматического применения.

Соединитель устойчив к механическим воздействиям:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 20 g;
• многократные ударные нагрузки с ускорением до 150 g.

Минимальный срок сохраняемости изделия составляет 12 лет. Производство соединителя осуществлялось на предприятии ПО «Эльбрус» (СССР). Благодаря сочетанию малых габаритов, серебряного покрытия контактов и высокой стойкости к климатическим и механическим воздействиям соединитель подходит для применения в бортовой аппаратуре, контрольно-измерительных системах, связном оборудовании и других устройствах, где требуется надёжное разъёмное соединение при ограниченном монтажном объёме.
