Назначение и область применения

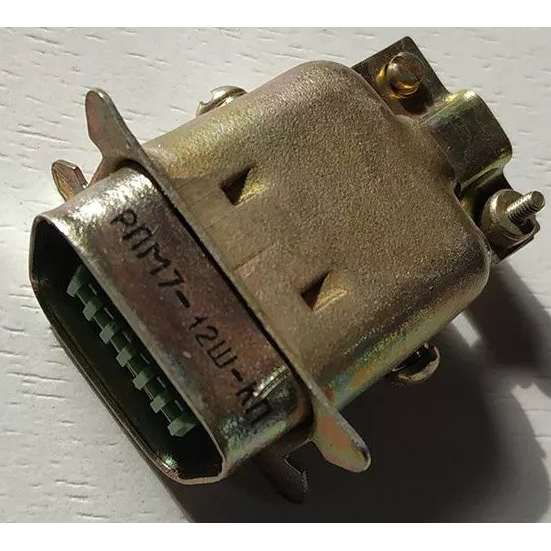

РПМ7-12Ш-КП-В «5» представляет собой низкочастотный прямоугольный малогабаритный электрический соединитель типа РПМ7. Изделие предназначено для организации межблочных и приборно-кабельных соединений в электрических цепях различного оборудования. Соединитель обеспечивает надёжную коммутацию сигнальных и слаботочных цепей в условиях стационарной и подвижной аппаратуры.

Данный соединитель широко применяется в вычислительной технике и системах связи. Конструкция рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры, где требуется компактное разъёмное соединение с высокой плотностью контактов. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок до 20 g в диапазоне частот от 1 до 5000 Гц, многократных ударов с ускорением до 150 g и одиночных ударов до 1000 g. Это позволяет использовать соединитель в аппаратуре, подверженной механическим воздействиям, включая бортовое и промышленное оборудование.

Технические характеристики

Соединитель РПМ7-12Ш-КП-В «5» имеет следующие подтверждённые электрические и эксплуатационные параметры:

• количество контактов — 12;
• шаг контактов — 2,2 мм;
• сопротивление контактов — не более 10 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 150 В (амплитудное значение);
• сила тока — до 1 А;
• частота переменного тока — до 3 МГц;
• диапазон рабочих температур — от минус 60 до плюс 90 градусов Цельсия;
• усилие расчленения для 12 контактов — от 0,4 до 1,2 кгс.

Технические условия на изделие — ОЮ0.364.032 ТУ. Приёмка соответствует обозначению «5». Год выпуска партии — 90–91.

Конструкция и исполнение

Обозначение РПМ7-12Ш-КП-В расшифровывается следующим образом:

• РПМ7 — тип соединителя, низкочастотный прямоугольный малогабаритный;
• 12Ш — вилка с 12 контактами;
• КП — кабельная часть с прямым кожухом;
• В — всеклиматическое исполнение.

Всеклиматическое исполнение «В» подтверждает способность изделия работать в широком диапазоне климатических условий, включая воздействие пониженных и повышенных температур, а также повышенной влажности. Кабельная часть с прямым кожухом обеспечивает удобный монтаж и защиту мест пайки или обжима проводников.

Особенности применения

Соединитель ориентирован на использование в радиоэлектронных устройствах, где важны компактные габариты, стабильное электрическое соединение и устойчивость к внешним механическим воздействиям. Вилочная часть с 12 контактами и шагом 2,2 мм обеспечивает достаточную плотность коммутации при сохранении технологичности монтажа.

Рабочий диапазон частот до 3 МГц позволяет применять изделие в низкочастотных цепях аппаратуры связи и вычислительной техники. Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность характеристик в течение срока службы.

Усилие расчленения в пределах от 0,4 до 1,2 кгс гарантирует надёжную фиксацию сочленённых частей при одновременной возможности многократного перекоммутирования без повреждения контактов. Артикул изделия — 40740, категория — РПМ.
