Назначение и область применения

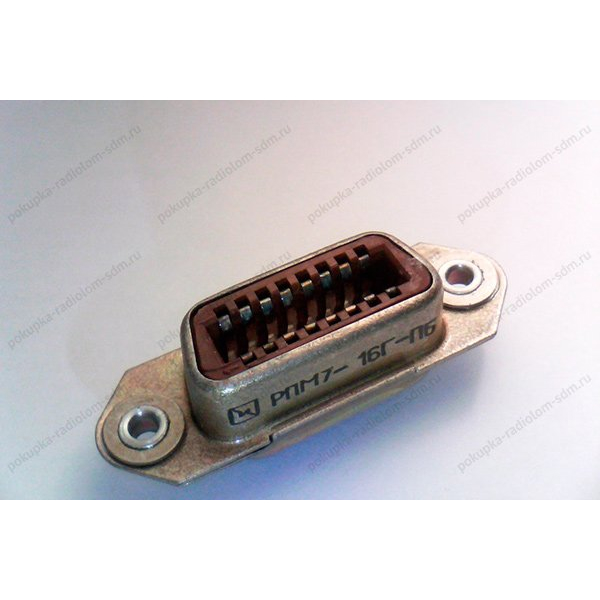

Розетка врубная РПМ7-12Г-ПБ-В «5» представляет собой прямоугольный низкочастотный малогабаритный соединитель серии РПМ7. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и специализированной техники. Соединитель обеспечивает разъёмное соединение кабельных сборок с панелями и блоками, где требуется компактное размещение контактных групп при сохранении стабильных электрических параметров.

Благодаря всеклиматическому исполнению категории В изделие допускается к применению в условиях значительных перепадов температуры, повышенной влажности, пониженного атмосферного давления, вибрационных и ударных нагрузок. Приёмка «5» подтверждает соответствие изделия требованиям конструкторской документации для применения в аппаратуре ответственного назначения.

Электрические параметры

• Число контактов — 12.
• Тип контактов — щельные, материал — латунь с серебряным покрытием (Ag).
• Расположение контактов — 2 ряда.
• Шаг контактов в ряду — 2 мм.
• Расстояние между рядами — 3,5 мм.
• Максимальное рабочее напряжение — 150 В.
• Максимальный ток — 1 А на контакт.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности

Корпус розетки выполнен из пластмассы зелёного цвета, кожух отсутствует. Габаритные размеры составляют 42×15×17,5 мм, масса — 9 г. Монтаж осуществляется врубным способом на панель: корпус фиксируется в вырезе панели и удерживается за счёт конструктивных выступов. Присоединение проводов производится пайкой к прямым контактам, выведенным на тыльную сторону изделия.

Для установки предусмотрены отверстия диаметром 2,5 мм, расстояние между центрами крепёжных отверстий — 33 мм. Такая схема позволяет надёжно закреплять соединитель на панелях толщиной, соответствующей типовому ряду врубных изделий серии РПМ.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 90 °C.
• Относительная влажность воздуха — до 98 процентов при температуре плюс 35 °C.
• Пониженное атмосферное давление — до 1,3×10⁻⁴ Па.
• Вибрационные нагрузки — в диапазоне частот от 1 до 5000 Гц с ускорением 20 g.
• Климатическое исполнение — всеклиматическое (В).
• Срок сохраняемости — не менее 12 лет.

Эксплуатационные характеристики подтверждают пригодность розетки для работы в составе бортовой аппаратуры, наземных комплексов с жёсткими требованиями по механическим и климатическим воздействиям, а также в устройствах, размещаемых в неотапливаемых помещениях и на открытых площадках.

Применение и совместимость

Розетка РПМ7-12Г-ПБ-В «5» предназначена для ответной части — вилки серии РПМ7 с соответствующим количеством контактов и типом покрытия. Малогабаритное исполнение с шагом 2 мм позволяет применять изделие в плотных компоновках печатных узлов и кабельных жгутов, где важны небольшие габариты и низкое переходное сопротивление.

Врубной способ установки сокращает количество крепёжных элементов и упрощает монтаж на панелях, а серебряное покрытие контактов обеспечивает стабильность электрических характеристик при длительном хранении и эксплуатации в условиях повышенной влажности. Изделие поставляется с приёмкой «5», что подтверждает проведение полного объёма испытаний и соответствие партии требованиям технических условий для данной серии соединителей.
