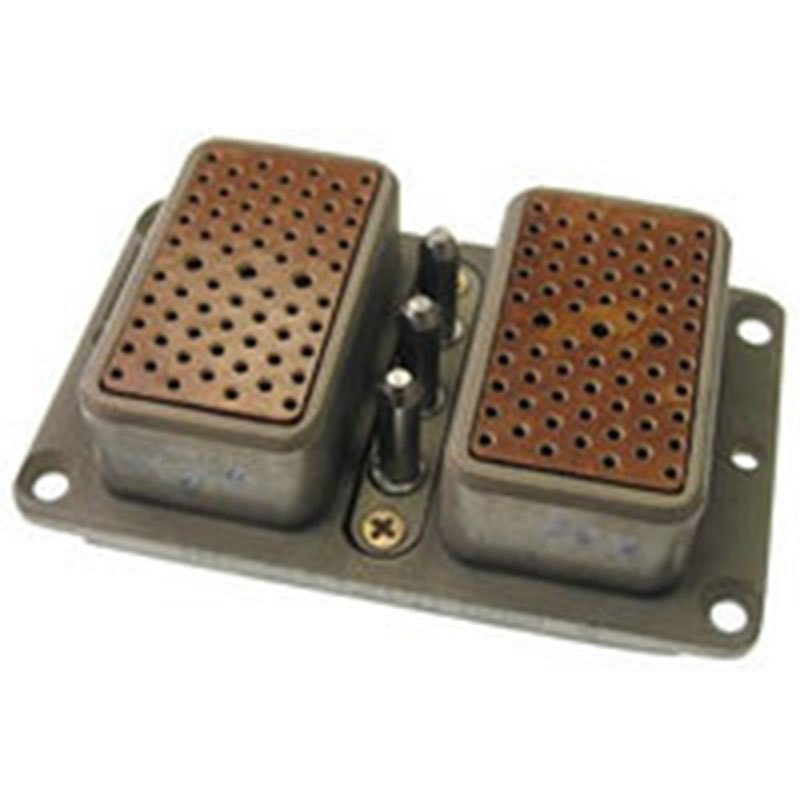

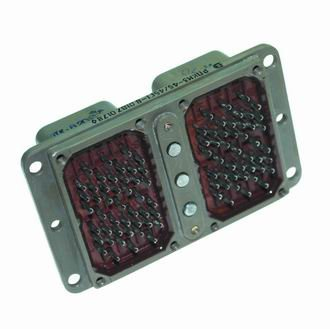

РПКМ3-38/57Г1-В 89-92г «5»

Цена:

715 ₽

В наличии: 22 шт.

Заводская упаковка

Технические характеристики

РПКМ3-38/57Г1-В

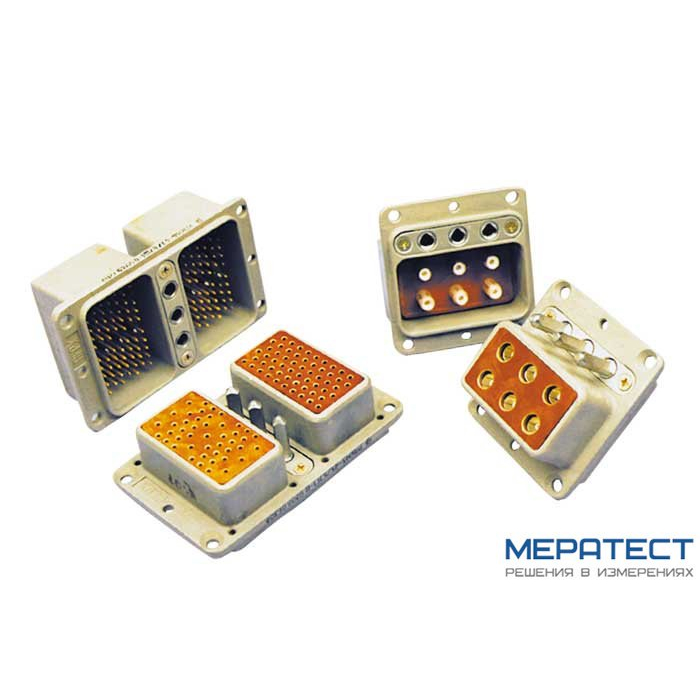

РПКМ3‑38/57Г1‑В — это сдвоенный электрический соединитель серии РПКМ3, относящийся к классу комбинированных врубных разъёмов общего назначения для радио‑ и радиотехнической аппаратуры. По конструктивному исполнению этот вариант выполнен как гнездо (розетка), предназначенное для сочленения с вилкой той же серии.

Назначение и конструкция

Соединитель РПКМ3‑38/57Г1‑В используется в цепях радиоэлектронной аппаратуры для подключения низкочастотных и радиочастотных цепей, в том числе в условиях воздействия внешних механических и климатических факторов. Корпус разъёма выполнен без кожуха, но имеет отверстия для возможного крепления защитного кожуха, что позволяет использовать его как в блоке, так и на плате.

Число контактов и тип соединения

Разъём является сдвоенным: одна часть имеет 38 контактов, другая — 57 контактов, что обеспечивает высокую плотность подключения при ограниченных габаритах. Контакты выполнены с серебряным покрытием, что уменьшает переходное сопротивление и улучшает стабильность электрических параметров.

Электрические параметры

Для низкочастотных контактов сопротивление электрического контакта не превышает примерно 1–1,5 мОм в зависимости от диаметра (1,0 и 1,5 мм), для радиочастотных контактов — до 10 мОм. Рабочий ток на контакт обычно не более 1,3–2,6 А, а максимальное рабочее напряжение постоянного тока для соответствующих групп контактов — порядка 350–400 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм для радиочастотной части и порядка нескольких тысяч МОм для низкочастотной.

Условия эксплуатации и стойкость

Соединители серии РПКМ3, к которой относится РПКМ3‑38/57Г1‑В, рассчитаны на работу в широком диапазоне температур, примерно от −60 °C до +100 °C, и предназначены для всеклиматического исполнения. Они устойчивы к синусоидальной вибрации до около 150 м/с² в диапазоне частот от 5 до 2500 Гц, а также к многократным механическим ударам до десятков g, что обеспечивает применение в жёстких условиях эксплуатации. Количество допустимых сочленений‑расчленений составляет порядка 500 циклов, а срок сохраняемости — до 20 лет.

Описание

Назначение и область применения

РПКМ3-38/57Г1-В «5» — сдвоенный электрический соединитель серии РПКМ3, относящийся к классу комбинированных врубных разъёмов общего назначения для радио- и радиотехнической аппаратуры. Изделие применяется в цепях радиоэлектронной аппаратуры для подключения низкочастотных и радиочастотных цепей, в том числе при воздействии внешних механических и климатических факторов.

По конструктивному исполнению соединитель выполнен как гнездо, то есть розетка, и предназначен для сочленения с вилкой той же серии. Такое исполнение позволяет формировать разъёмные соединения в блоках, стойках и на платах радиоэлектронной аппаратуры.

Конструктивное исполнение и контактная группа

Корпус разъёма выполнен без кожуха, однако имеет отверстия для возможного крепления защитного кожуха. Это расширяет варианты установки: соединитель может монтироваться как в составе блока, так и на плате. Сдвоенная компоновка объединяет две контактные группы в одном корпусе: одна часть содержит 38 контактов, другая — 57 контактов. Такая конструкция обеспечивает высокую плотность подключения при ограниченных габаритах.

Контакты выполнены с серебряным покрытием. Серебряное покрытие уменьшает переходное сопротивление и улучшает стабильность электрических параметров в течение эксплуатации.

Контактная группа

первая группа — 38 контактов;
вторая группа — 57 контактов;
покрытие контактов — серебряное;
сочленяемая часть — вилка той же серии РПКМ3.

Электрические параметры

Для низкочастотных контактов сопротивление электрического контакта не превышает примерно 1–1,5 мОм в зависимости от диаметра контактов 1,0 и 1,5 мм. Для радиочастотных контактов сопротивление электрического контакта составляет до 10 мОм. Рабочий ток на контакт обычно не более 1,3–2,6 А. Максимальное рабочее напряжение постоянного тока для соответствующих групп контактов составляет порядка 350–400 В.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм для радиочастотной части и порядка нескольких тысяч МОм для низкочастотной части.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель рассчитан на работу в широком диапазоне температур — примерно от −60 °C до +100 °C — и предназначен для всеклиматического исполнения. Изделие устойчиво к синусоидальной вибрации до значений около 150 м/с² в диапазоне частот от 5 до 2500 Гц, а также к многократным механическим ударам до десятков g. Количество допустимых сочленений-расчленений составляет порядка 500 циклов, срок сохраняемости — до 20 лет.

Комплектация и учётные данные

Изделие поставляется в заводской упаковке. Артикул — 40737. В характеристиках указана приёмка «5», годы — 89–92.
