РПКМ1-38Г1-В: надёжный прямоугольный разъём для электронной аппаратуры

РПКМ1-38Г1-В — прямоугольный комбинированный электрический соединитель серии РПКМ1, рассчитанный на объёмный монтаж и пайку проводников. Изделие применяется для разъёмного соединения цепей в электронной, измерительной, контрольно-управляющей и специальной аппаратуре, где требуются стабильный контакт, механическая прочность и работоспособность в широком диапазоне внешних условий.

Маркировка РПКМ1-38Г1-В указывает на одинарное исполнение разъёма с 38 контактами; буква «Г» обозначает гнездовой контакт, то есть розетку. Исполнение «В» относится к всеклиматическому варианту, рассчитанному на применение в аппаратуре с повышенными требованиями к стойкости к температурным и климатическим воздействиям.

Назначение РПКМ1-38Г1-В

Соединитель РПКМ1-38Г1-В предназначен для коммутации и разъединения низкочастотных электрических цепей. Серия РПКМ1 также относится к комбинированным соединителям, применяемым в аппаратуре общего и специального назначения, в том числе там, где необходимы многоконтактные интерфейсы между блоками, панелями и кабельными жгутами.

Конструкция с врубным сочленением обеспечивает быстрое соединение ответных частей без применения резьбовых элементов. Направляющие элементы корпуса помогают соблюдать правильную ориентацию при стыковке и снижают риск повреждения контактов при монтаже.

Основные технические характеристики

Технические параметры могут уточняться по нормативной документации, конкретному исполнению и году выпуска изделия. Для РПКМ1-38Г1-В указываются серебряное покрытие контактов, рабочий ток до 3,3 А на контакт, напряжение до 350 В постоянного тока, сопротивление изоляции не менее 5000 МОм и температурный диапазон от −60 до +100 °C.

Конструктивные особенности

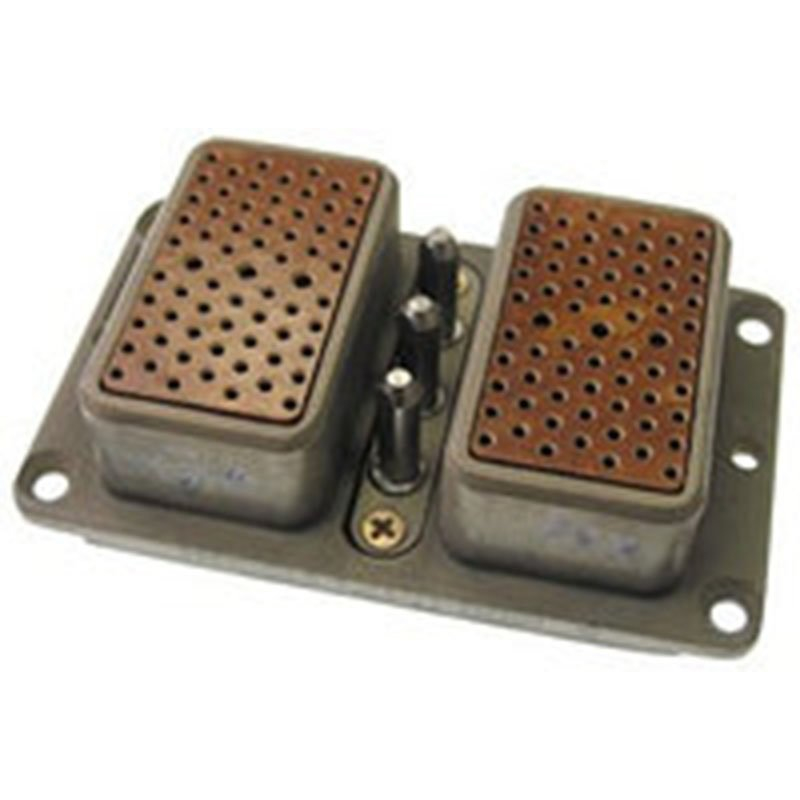

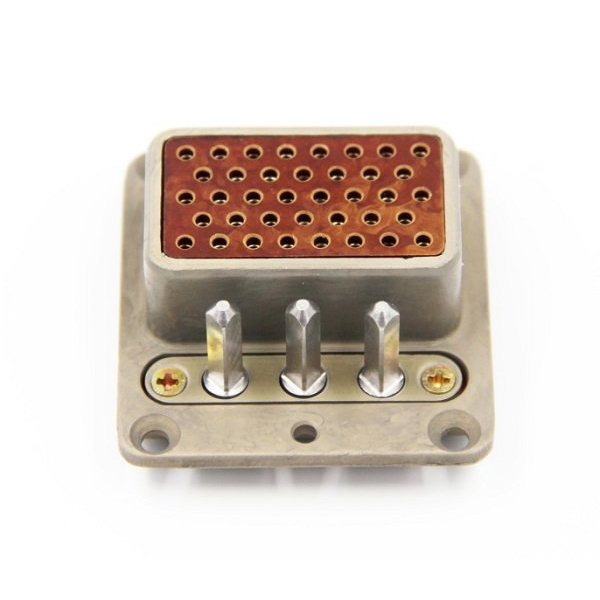

РПКМ1-38Г1-В выполнен в виде розетки с контактами под пайку. Корпус обычно предусматривает монтажные отверстия для крепления на панели и возможность установки защитного кожуха, при этом данное исполнение поставляется без кожуха. Для версии с 38 НЧ-контактами приводятся пять рядов контактов, шаг 4,5 мм в ряду и 4,3 мм между рядами.

Контакты выполнены из латуни с серебряным покрытием. Такое покрытие способствует снижению переходного сопротивления и поддержанию стабильности электрического контакта в процессе длительной эксплуатации. Для контактов диаметром 1,5 мм в технических данных указывается сопротивление электрического контакта не более 1,5 мОм.

Изолятор может быть выполнен из карболита, а сам разъём отличается компактными для 38-контактной группы габаритами: ориентировочно 51 × 48 × 25 мм. Это позволяет использовать РПКМ1-38Г1-В в приборных шкафах, блоках автоматики, измерительной технике и модульной радиоэлектронной аппаратуре с ограниченным монтажным пространством.

Где применяется разъём

РПКМ1-38Г1-В используют в системах, где необходимо обеспечить многоконтактное съёмное подключение с пайкой кабельной части:

• В измерительных и контрольно-проверочных устройствах.

• В блоках автоматики, телемеханики и управления.

• В промышленной электронике и приборостроении.

• В радиоэлектронных модулях общего и специального назначения.

• В аппаратуре с внутренним монтажом и кабельными жгутами.

• В оборудовании, работающем при вибрациях, температурных перепадах и повышенной влажности.

Всеклиматическое исполнение, широкий температурный диапазон и ресурс до 500 циклов сочленения делают этот разъём практичным решением для оборудования, где важны ремонтопригодность, унификация межблочных соединений и стабильность электрических параметров.

На что обратить внимание при применении

При проектировании или замене соединителя РПКМ1-38Г1-В важно проверить соответствие ответной части по серии, контактной схеме, виду контактов и механике сочленения. Гнездовая часть должна работать с совместимой вилкой соответствующего типоразмера. Также следует учитывать допустимый ток на каждый контакт , рабочее напряжение, сечение подключаемого провода, качество пайки и правильность распределения силовых и сигнальных цепей по контактным группам.

Для надёжной эксплуатации рекомендуется исключить перегрев контактов, не превышать токовую нагрузку, обеспечить разгрузку кабеля от механического натяжения и защищать контактную зону от загрязнений. При обслуживании следует контролировать отсутствие окисления, повреждений изолятора, деформации гнёзд и ослабления паяных соединений.

РПКМ1-38Г1-В остаётся востребованным многоконтактным решением для аппаратуры, в которой нужны компактность, ремонтопригодное врубное соединение, пайка проводников и стабильная работа в сложных эксплуатационных условиях.
