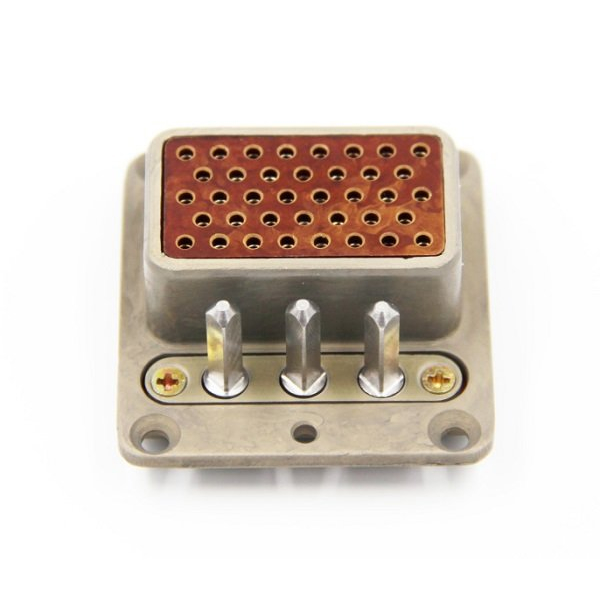

РПКМ1-38Г1-В 90-93г «5»

Цена:

501 ₽

В наличии: 77 шт.

АВ0.364.040 ТУ

Технические характеристики

РПКМ1-38Г1-В

РПКМ1‑38Г1‑В — это прямоугольный электрический соединитель (розетка) из серии РПКМ1, разработанный для работы в электронной аппаратуре специального и общего назначения. Он предназначен для соединения и разъединения низкочастотных и радиочастотных электрических цепей при объёмном (внутреннем) монтаже.

Основные параметры

Количество контактов — 38, включая комбинированные низкочастотные и радиочастотные пары.
Тип разъёма — розетка (гнездо) без кожуха; корпус имеет отверстия под крепление кожуха.
Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и хорошую стабильность электрических параметров.

Электрические и климатические характеристики

Рабочий ток на контакт — не более 3,3 А.
Максимальное рабочее напряжение постоянного тока — до 350 В.
Сопротивление электрического контакта — не более 1–2,5 мОм для низкочастотных и до порядка 10 мОм для радиочастотных контактов в зависимости от диаметра и типа контакта.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм у низкочастотных и около 1000 МОм у радиочастотных контактов.
Климатическое исполнение — всеклиматическое (обозначение «В»), обеспечивает работу в широком диапазоне температур (примерно от −60 до +100 °C) и в условиях вибрации до 150 м/с² в диапазоне частот 5–2500 Гц.

Особенности конструкции и области применения

Метод монтажа проводов — пайка, тип монтажа — внутренний, что позволяет применять разъём в корпусах радиоэлектронной аппаратуры.
Соединитель рассчитан на большое число сочленений‑расчленений (около 500 циклов) и имеет значительную наработку — порядка 10 000 часов в нормальном режиме.
Используется в различных системах связи, измерительной и специальной электронной аппаратуре, где требуется комбинированное соединение НЧ и РЧ цепей с надёжным и стабильным контактом.

Описание

РПКМ1-38Г1-В

РПКМ1-38Г1-В: надёжный прямоугольный разъём для электронной аппаратуры

РПКМ1-38Г1-В — прямоугольный комбинированный электрический соединитель серии РПКМ1, рассчитанный на объёмный монтаж и пайку проводников. Изделие применяется для разъёмного соединения цепей в электронной, измерительной, контрольно-управляющей и специальной аппаратуре, где требуются стабильный контакт, механическая прочность и работоспособность в широком диапазоне внешних условий.

Маркировка РПКМ1-38Г1-В указывает на одинарное исполнение разъёма с 38 контактами; буква «Г» обозначает гнездовой контакт, то есть розетку. Исполнение «В» относится к всеклиматическому варианту, рассчитанному на применение в аппаратуре с повышенными требованиями к стойкости к температурным и климатическим воздействиям.

Назначение РПКМ1-38Г1-В

Соединитель РПКМ1-38Г1-В предназначен для коммутации и разъединения низкочастотных электрических цепей. Серия РПКМ1 также относится к комбинированным соединителям, применяемым в аппаратуре общего и специального назначения, в том числе там, где необходимы многоконтактные интерфейсы между блоками, панелями и кабельными жгутами.

Конструкция с врубным сочленением обеспечивает быстрое соединение ответных частей без применения резьбовых элементов. Направляющие элементы корпуса помогают соблюдать правильную ориентацию при стыковке и снижают риск повреждения контактов при монтаже.

Основные технические характеристики

Параметр	Значение
Тип соединителя	Одинарный прямоугольный, гнездовой
Количество контактов	38
Тип контактов	Низкочастотные гнёзда
Номинальное покрытие контактов	Серебро
Способ электрического монтажа	Пайка
Способ механического монтажа	Установка на панель
Вид сочленения	Врубной
Максимальный ток на контакт	До 3,3 А
Максимальное рабочее напряжение постоянного тока	До 350 В
Сопротивление изоляции	Не менее 5000 МОм
Рабочая температура	От −60 до +100 °C
Допустимая относительная влажность	До 98% при +35 °C
Минимальная наработка	10 000 часов
Ресурс сочленений-расчленений	До 500 циклов

Технические параметры могут уточняться по нормативной документации, конкретному исполнению и году выпуска изделия. Для РПКМ1-38Г1-В указываются серебряное покрытие контактов, рабочий ток до 3,3 А на контакт, напряжение до 350 В постоянного тока, сопротивление изоляции не менее 5000 МОм и температурный диапазон от −60 до +100 °C.

Конструктивные особенности

РПКМ1-38Г1-В выполнен в виде розетки с контактами под пайку. Корпус обычно предусматривает монтажные отверстия для крепления на панели и возможность установки защитного кожуха, при этом данное исполнение поставляется без кожуха. Для версии с 38 НЧ-контактами приводятся пять рядов контактов, шаг 4,5 мм в ряду и 4,3 мм между рядами.

Контакты выполнены из латуни с серебряным покрытием. Такое покрытие способствует снижению переходного сопротивления и поддержанию стабильности электрического контакта в процессе длительной эксплуатации. Для контактов диаметром 1,5 мм в технических данных указывается сопротивление электрического контакта не более 1,5 мОм.

Изолятор может быть выполнен из карболита, а сам разъём отличается компактными для 38-контактной группы габаритами: ориентировочно 51 × 48 × 25 мм. Это позволяет использовать РПКМ1-38Г1-В в приборных шкафах, блоках автоматики, измерительной технике и модульной радиоэлектронной аппаратуре с ограниченным монтажным пространством.

Где применяется разъём

РПКМ1-38Г1-В используют в системах, где необходимо обеспечить многоконтактное съёмное подключение с пайкой кабельной части:

В измерительных и контрольно-проверочных устройствах.
В блоках автоматики, телемеханики и управления.
В промышленной электронике и приборостроении.
В радиоэлектронных модулях общего и специального назначения.
В аппаратуре с внутренним монтажом и кабельными жгутами.
В оборудовании, работающем при вибрациях, температурных перепадах и повышенной влажности.

Всеклиматическое исполнение, широкий температурный диапазон и ресурс до 500 циклов сочленения делают этот разъём практичным решением для оборудования, где важны ремонтопригодность, унификация межблочных соединений и стабильность электрических параметров.

На что обратить внимание при применении

При проектировании или замене соединителя РПКМ1-38Г1-В важно проверить соответствие ответной части по серии, контактной схеме, виду контактов и механике сочленения. Гнездовая часть должна работать с совместимой вилкой соответствующего типоразмера. Также следует учитывать допустимый ток на каждый контакт , рабочее напряжение, сечение подключаемого провода, качество пайки и правильность распределения силовых и сигнальных цепей по контактным группам.

Для надёжной эксплуатации рекомендуется исключить перегрев контактов, не превышать токовую нагрузку, обеспечить разгрузку кабеля от механического натяжения и защищать контактную зону от загрязнений. При обслуживании следует контролировать отсутствие окисления, повреждений изолятора, деформации гнёзд и ослабления паяных соединений.

РПКМ1-38Г1-В остаётся востребованным многоконтактным решением для аппаратуры, в которой нужны компактность, ремонтопригодное врубное соединение, пайка проводников и стабильная работа в сложных эксплуатационных условиях.
