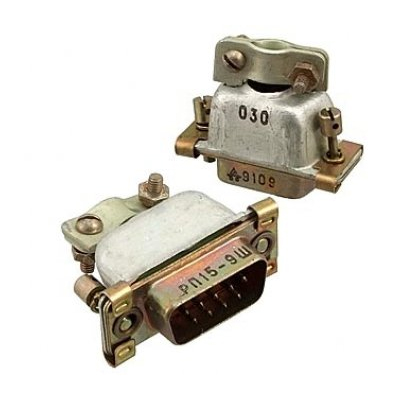

РП15-9ШК ВИЛКИ «1» — это вилка прямоугольного разъёма серии РП15, предназначенная для соединения электрических цепей в промышленных и технических системах. Она имеет 9 низкочастотных контактов и оснащена кожухом для защиты.

Основные характеристики

Разъём работает при напряжении до 400 В и силе тока на контакт не более 5 А, с сопротивлением контактов не выше 0,005 Ом. Диапазон рабочих температур — от -60 до +125 °C, он всеклиматического исполнения и выдерживает вибрацию до 500 м/с², механические удары до 10 000 м/с², а также влажность до 98% при +40 °C.

Габаритные размеры вилки: без кожуха — 33,3×12,3×25,8 мм, с кожухом — 33,3×30,4×18,5 мм. Минимальная наработка — 10 000 часов, срок сохраняемости — 15 лет.

Маркировка и конструкция

Расшифровка: РП15 — тип разъёма; 9 — количество контактов; Ш — вилка (штырь); К — наличие кожуха; отсутствие других букв указывает на стандартное серебряное покрытие контактов без высокочастотных пар. «1» может обозначать базовую модификацию без доп. высокочастотных контактов. Фиксация соединения — винтовой замок для надёжности.

Применение

Используется в цепях постоянного и переменного тока для межблочного соединения в оборудовании, включая промышленную автоматику и измерительные системы. Корпус — полимерный или металлический с прямым выводом под кабель.
