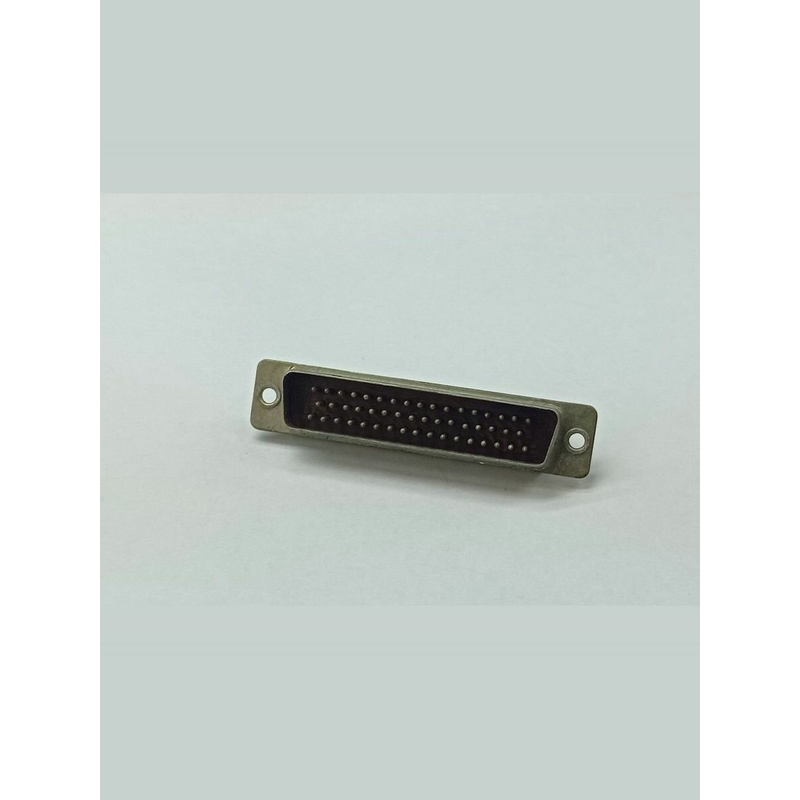

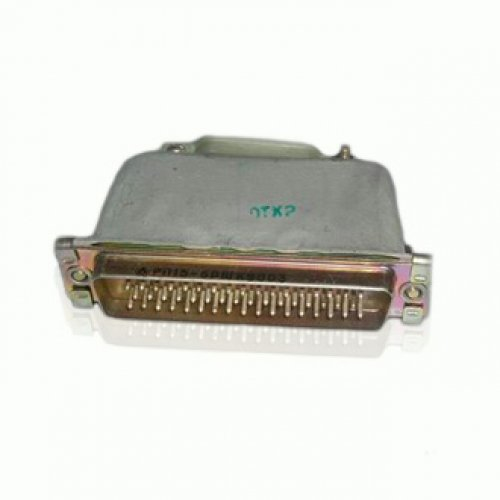

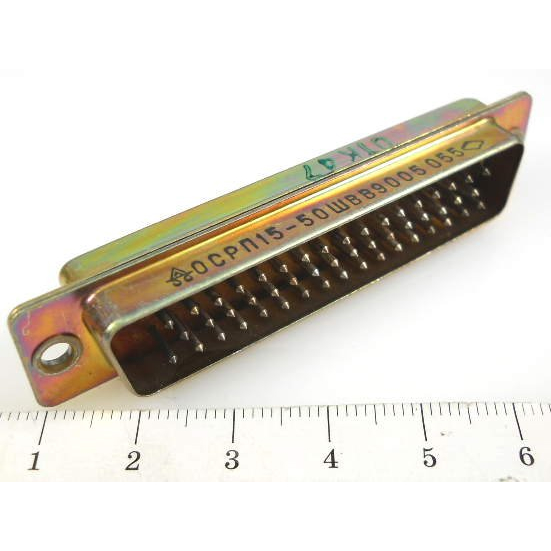

РП15‑50ШВВ «5» — это прямоугольный низкочастотный электрический соединитель (тип «РП15»), выполненный в виде вилки без кожуха, предназначенной для соединения цепей постоянного и переменного тока в радиоэлектронной аппаратуре советского/советского образца. Он относится к серии РП15, широко применявшейся в промышленной и военной электронике того времени.

Основные параметры

• Количество контактов — 50 штыревых круглых контактов диаметром около 1 мм.

• Материал контактов — латунь, изолятор выполнен из карболита коричневого цвета.

• Размещение контактов: три ряда, шаг между рядами около 5,5 мм, шаг контактов в ряду — 6,4 мм.

Электрические и климатические характеристики

• Максимальное рабочее напряжение — до 400 В, максимальный рабочий ток — 5 А.

• Сопротивление контактов не более 5 мОм, сопротивление изоляции — порядка 5000 МОм, что обеспечивает низкие потери и хорошую изоляцию.

• Рабочий температурный диапазон примерно от −60 до +125 °C, всеклиматическое исполнение, допускается повышенная влажность (до около 98% при +40 °C); ресурс — порядка 500 сочленений‑расчленений и наработка не менее 10 000 часов.

Конструкция и применение

• Конструктивно это вилка без кожуха, предназначенная для врубного сочленения с соответствующей розеткой, монтируется на панель с последующей пайкой выводов.

• Часто применяется в блоках и шкафах радио‑ и промышленной аппаратуры, где нужен компактный многоконтактный низкочастотный разъём с высокой стабильностью характеристик и устойчивостью к внешним воздействиям.
