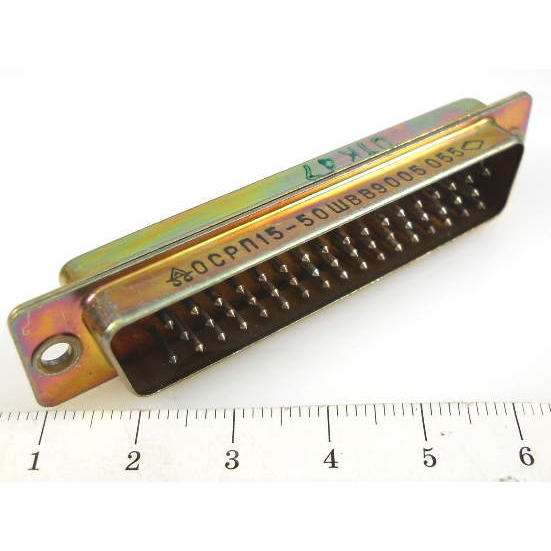

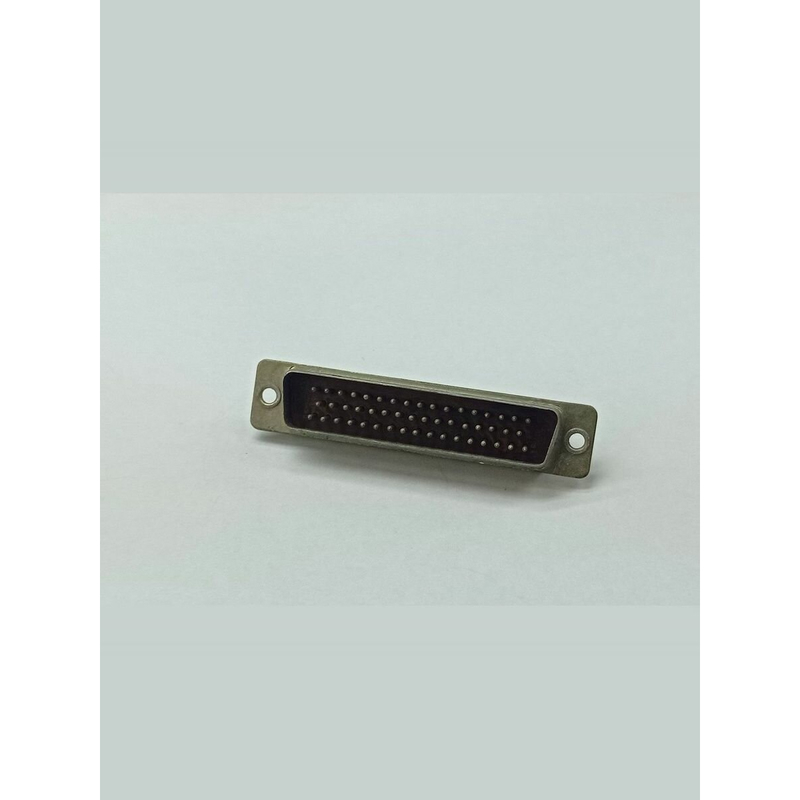

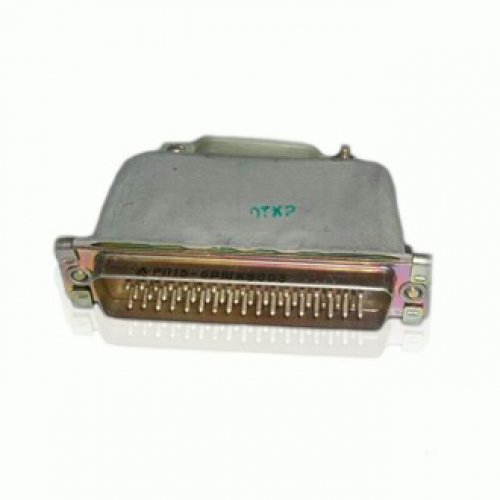

РП15-50ШВВ «5» — это вилка прямоугольного низкочастотного соединителя серии РП15 советского производства. Она предназначена для подключения электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных сигналов в промышленных и технических системах.

Основные характеристики

Соединитель имеет 50 круглых контактов диаметром 1 мм из латуни, расположенных в 3 ряда с шагом 5,5 мм между рядами и 6,4 мм внутри ряда. Изолятор выполнен из карболита коричневого цвета, без кожуха, с врубным методом сочленения и монтажом на панель пайкой.

Габаритные размеры составляют 72,8 × 18,5 × 48,4 мм, масса — около 35 г. Максимальное рабочее напряжение — 400 В, ток на контакт — до 5 А, сопротивление контактов — не более 5 мОм.

Условия эксплуатации

Работает в диапазоне температур от -60 до +125 °C, при влажности до 98% (+40 °C), атмосферном давлении от 1,34×10⁻⁹ Па до нормального. Климатическое исполнение — всеклиматическое (В), ресурс — 500 соединений-расчленений, наработка — 10 000 часов.

Соответствует ТУ ГЕО.364.160, вид приемки «5»-ВП, ПЗ, выпускался в СССР в 1976–1991 годах.
