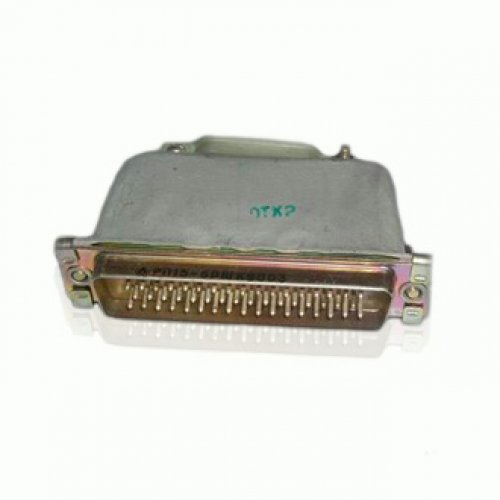

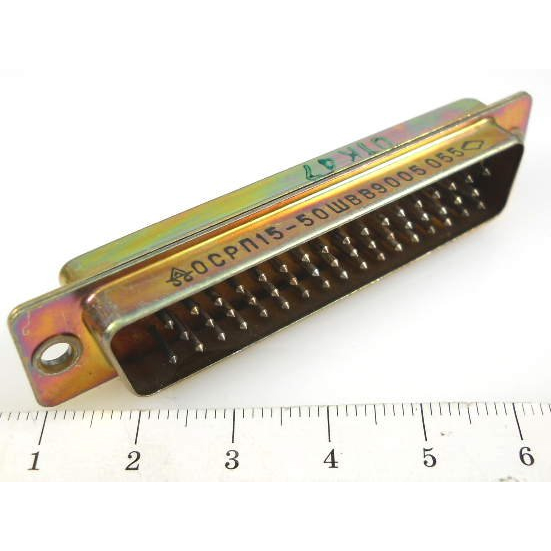

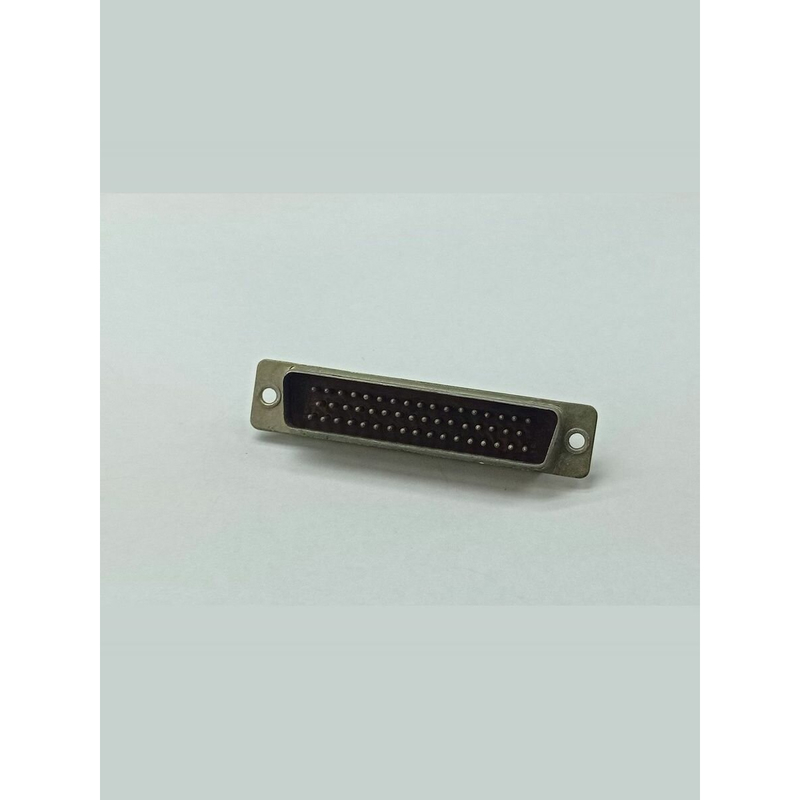

РП15-50ШВВ «5» — это вилка прямоугольного низкочастотного соединителя серии РП15 советского производства, предназначенная для работы в электрических цепях постоянного, переменного (до 5 кГц) и импульсного тока.

Основные характеристики

Она имеет 50 круглых контактов диаметром 1 мм из латуни, расположенных в 3 ряда с шагом между рядами 5,5 мм и шагом в ряду 6,4 мм. Максимальное рабочее напряжение — 400 В, ток — до 5 А, сопротивление контактов не более 5 мОм, изоляции — 5000 МОм. Изолятор выполнен из карболита коричневого цвета, без кожуха, габариты 72,8 × 18,5 × 48,4 мм.

Условия эксплуатации

Работает в диапазоне температур от -60 до +125 °C, при влажности до 98% (+40 °C), давлении от 1,34×10⁻⁹ Па до атмосферного, устойчивость к вибрациям до 50 g и частотам 1–5000 Гц. Климатическое исполнение всеклиматическое (В), ресурс — 500 соединений-расчленений, наработка на отказ — 10 000 часов.

Монтаж и применение

Монтаж электрический — пайка, механический — на панель (врубной метод, расстояние между отверстиями 65,5 мм), без фиксатора и замка. Соответствует ТУ ГЕО.364.160, вид приемки «5»-ВП, ПЗ, выпуск 1976–1991 гг. Используется в электронной аппаратуре специального назначения для надежного соединения цепей.
