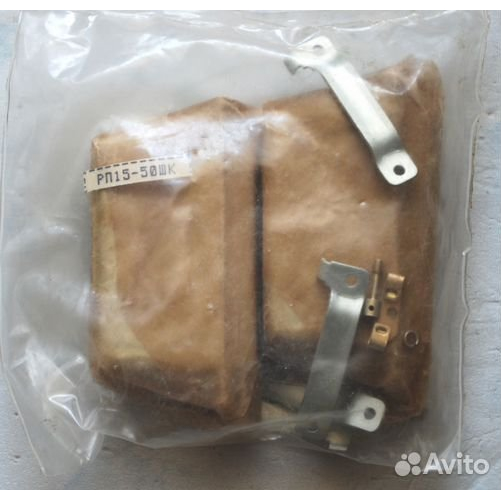

РП15-50ШК: особенности и применение разъёма

РП15-50ШК — электрический прямоугольный разъём, рассчитанный на создание надёжного многоконтактного соединения в промышленной, измерительной и специальной аппаратуре. Такие соединители применяют там, где важны стабильность контакта, удобство монтажа и устойчивость к вибрационным и механическим воздействиям.

Маркировка РП15 относится к распространённой серии прямоугольных разъёмов. Исполнение 50ШК обычно указывает на вариант с 50 штыревыми контактами и кабельной частью конструкции. Перед применением конкретного изделия важно сверяться с его паспортом, чертежом и техническими условиями: параметры контактов и способ присоединения могут зависеть от исполнения.

Для чего используется РП15-50ШК

Разъём РП15-50ШК подходит для коммутации большого числа электрических цепей в одном компактном узле. Он позволяет организовать соединение между кабелем и аппаратурой, а также упростить обслуживание оборудования: при необходимости модуль можно отсоединить без разборки всей электрической системы.

Типичные области применения:

• промышленная автоматика и системы управления;

• контрольно-измерительные приборы;

• телеметрические комплексы;

• испытательное оборудование;

• вычислительная и коммуникационная техника;

• стенды, пульты управления и шкафы автоматики;

• оборудование с многожильными кабельными сборками.

Использование 50 контактов особенно удобно в системах, где одновременно передаются управляющие, сигнальные, измерительные и питающие цепи. Это снижает количество отдельных соединений и помогает сделать компоновку более аккуратной.

Конструктивные особенности

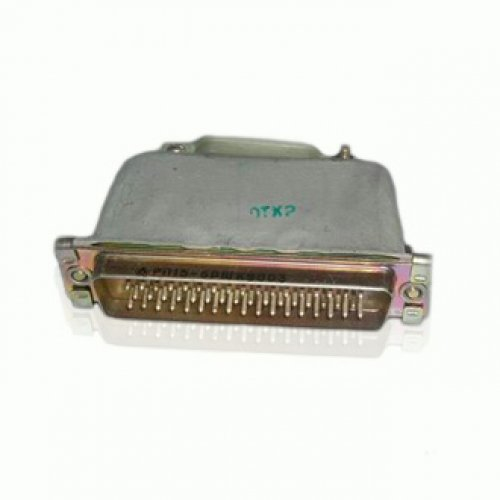

Разъём РП15-50ШК имеет прямоугольный корпус с контактной группой, предназначенной для многократного сочленения с ответной частью. Штыревые контакты обеспечивают подключение к гнездовому разъёму соответствующего типа, а кабельное исполнение позволяет использовать соединитель в составе жгута или отдельного кабеля.

Ключевые преимущества конструкции:

• высокая плотность размещения контактов;

• возможность объединить десятки цепей в одном разъёме;

• надёжная фиксация соединения при корректном монтаже;

• удобство маркировки проводников и обслуживания кабельных сборок;

• совместимость с ответными частями серии РП15 при совпадении исполнения;

• применение в условиях ограниченного монтажного пространства.

При проектировании важно учитывать распиновку: порядок контактов должен соответствовать электрической схеме оборудования. Ошибка при разводке способна привести к некорректной работе устройства или повреждению подключаемых цепей.

На что обратить внимание при выборе

Перед установкой РП15-50ШК рекомендуется проверить несколько характеристик:

• тип контактов — штыревые или гнездовые;

• количество контактов и их расположение;

• вариант подключения проводов;

• наличие и тип элементов фиксации;

• габариты корпуса и совместимость с посадочным местом;

• условия эксплуатации: температура, влажность, вибрация, пыль;

• электрические параметры, указанные в документации на конкретное исполнение.

Для создания надёжного соединения необходимо использовать проводники подходящего сечения, соблюдать технологию монтажа контактов и исключать чрезмерную нагрузку на кабель. После сборки полезно выполнить визуальный контроль, проверить правильность распайки и убедиться в надёжности сочленения с ответной частью.

РП15-50ШК в кабельных сборках

РП15-50ШК часто применяют при изготовлении кабельных сборок для оборудования, требующего регулярного подключения и отключения. Один разъём может заменить множество отдельных клеммных соединений, уменьшить риск перепутывания проводов и ускорить техническое обслуживание.

Грамотно собранная кабельная часть должна иметь разгрузку от натяжения, аккуратную маркировку жил и защиту от перегибов. В условиях вибрации особое значение приобретают качество обжима или пайки, правильная укладка жгута и надёжная фиксация корпуса.

РП15-50ШК остаётся практичным решением для многоконтактной коммутации в аппаратуре различного назначения. Его применение помогает сделать электрические соединения компактнее, удобнее для диагностики и устойчивее при длительной эксплуатации.
