РП15-50ГВВ

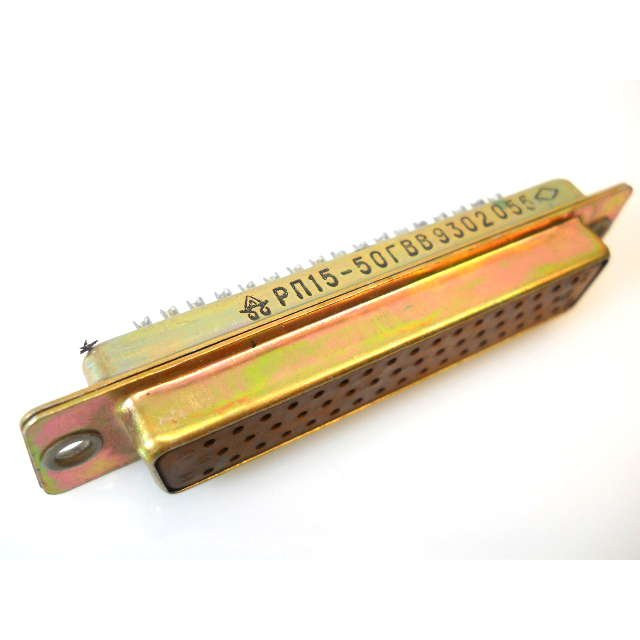

РП15-50ГВВ представляет собой прямоугольный низкочастотный разъём в виде розетки без кожуха, предназначенный для соединения электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных сигналов. Он входит в серию РП15 типа D-Sub и используется в различных промышленных и технических системах, включая железнодорожное оборудование.

Основные характеристики

Соединитель имеет 50 круглых контактов диаметром 1 мм из латуни, расположенных в 3 ряда с шагом между рядами 5,5 мм и шагом в ряду 6,4 мм. Изолятор выполнен из карболита коричневого цвета, габариты составляют 72,8 × 15 × 16 мм, рабочие параметры: напряжение до 400 В, ток до 5 А, сопротивление контактов не более 5 мОм.

Условия эксплуатации

Диапазон рабочих температур — от -60 до +125 °C, выдерживает вибрацию 1–5000 Гц с ускорением 50 g, влажность до 98% при +40 °C и всеклиматическое исполнение. Ресурс — 500 сочленений-расчленений, наработка на отказ — 10 000 часов, метод монтажа — на панель с пайкой, сочленяется с РП15-50ШВВ.

Применение

Такие розетки применяются в сигнальных цепях, включая промышленную автоматику и транспортное оборудование, благодаря надёжности и устойчивости к внешним воздействиям.
