РП15-32ГВФВ

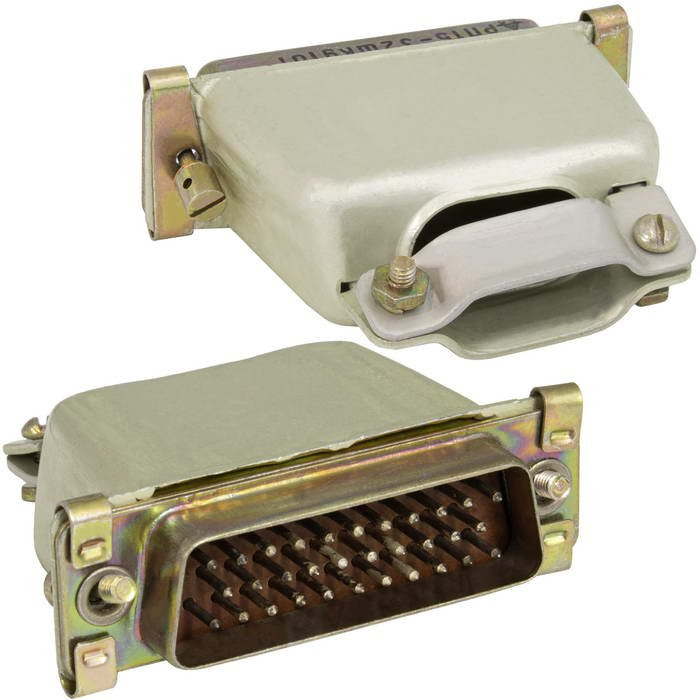

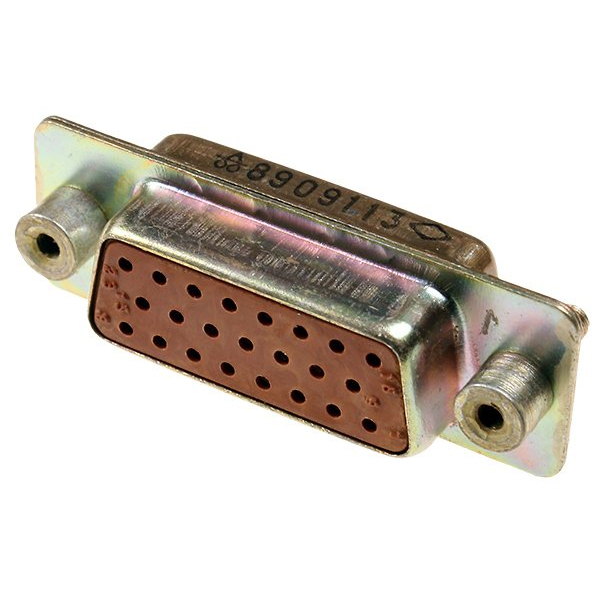

РП15‑32ГВФВ — это низкочастотный и комбинированный электрический соединитель (розетка) ряда РП15, предназначенный для объемного монтажа в приборах и аппаратуре различного назначения.

Назначение и область применения

Разъём РП15‑32ГВФВ применяется в электрических цепях постоянного, переменного (частотой до примерно 3 МГц) и импульсного токов, а также в высокочастотных цепях (до десятков МГц–единиц ГГц) при напряжениях до 400 В для низкочастотных и до 100 В для высокочастотных контактов. Такие соединители типичны для радиоэлектронной, измерительной и бортовой аппаратуры, где нужны надежные контакты в жестких условиях.

Конструкция и обозначение

• Тип соединителя: комбинированный прямоугольный разъём ручного сочленения серии РП15.

• 32 — количество низкочастотных контактов.

• Г — розетка (гнездовая часть соединителя).

• В — серебряное покрытие контактов (для снижения переходного сопротивления и улучшения стабильности соединения).

• Ф — наличие фиксатора для надежного и быстрого сочленения/расчленения.

• В (вторая буква “В”) — всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне внешних условий.

Электрические и климатические характеристики

• Рабочий ток на каждый контакт — не более 5 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм для низкочастотных контактов; для высокочастотных — порядка не менее 1000 МОм.

• Диапазон рабочих температур среды обычно задается примерно от −60 °C до +125 °C.

• Соединитель рассчитан на многократные сочленения–расчленения (до нескольких сотен циклов) и имеет повышенную вибро- и ударостойкость, а также длительный нормируемый срок сохраняемости (до порядка 10–15 лет при хранении и эксплуатации в допусках).
