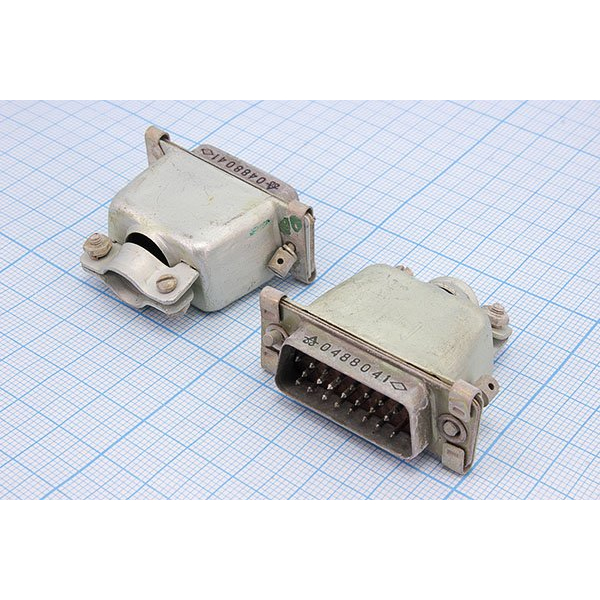

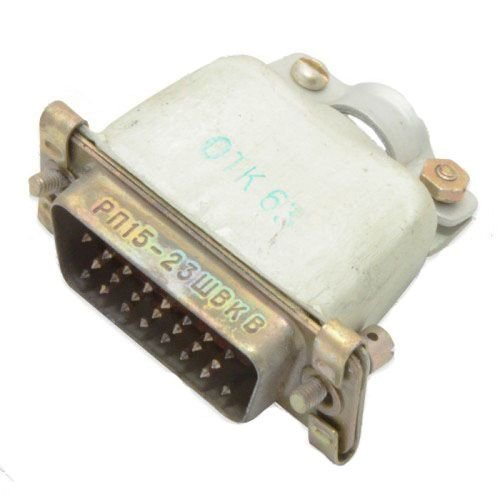

РП15-23ШВКВ 88-89г «5»

Цена:

91 ₽

В наличии: 110 шт.

Технические характеристики

РП15-23ШВКВ

РП15-23ШВКВ — это кабельная вилка прямоугольного комбинированного соединителя серии РП15 для объемного монтажа. Она предназначена для надежного соединения в низкочастотных электрических цепях постоянного, переменного и импульсного токов с частотой до 3 МГц при напряжении до 400 В, а также в высокочастотных цепях до 10 ГГц при напряжении до 100 В.

Назначение

Соединитель используется в электро- и радиооборудовании, контрольно-измерительных приборах, а также в телекоммуникационных системах. Он обеспечивает работу в условиях вибрации, пониженного давления и высоких температур, с климатическим исполнением УХЛ или всеклиматическим.

Конструкция

Тип: вилка (Ш) с кабельным кожухом (К).
Количество контактов: 23 низкочастотных (НЧ), круглые, диаметром 1 мм, из латуни, расположены в 3 ряда (шаг между рядами 5,5 мм, в ряду 6,4 мм).
Покрытие контактов: серебро (В).
Материал изолятора: карболит (коричневый цвет).
Габариты изолятора: 43,8 × 15,3 × 15,8 мм.
Монтаж: пайка, внутренний, на панель; метод сочленения — врубной, взаимосочленяется с РП15-23ГВ.

Технические характеристики

Рабочий ток: до 5 А на контакт.
Рабочее напряжение: до 400 В.
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Диапазон частот: 1–5000 Гц (низкочастотные).
Температурный диапазон: от -60 до +125 °C.
Вибрация: амплитуда ускорения до 50 g.
Ресурс: 500 циклов сочленения-расчленения, наработка не менее 10 000 часов.
Соответствует ТУ НКЦС.434410.509 ТУ.

Описание

РП15-23ШВКВ

РП15-23ШВКВ: надёжный прямоугольный соединитель для электронной аппаратуры

Разъём РП15-23ШВКВ применяется для коммутации электрических цепей в составе электронной, измерительной, промышленной и специальной аппаратуры. Он относится к серии РП15 — прямоугольным малогабаритным соединителям внутреннего объёмного монтажа, рассчитанным на многоконтактное подключение и разъёмное соединение узлов оборудования.

Назначение РП15-23ШВКВ

РП15-23ШВКВ используют там, где необходимо аккуратно соединить несколько электрических цепей внутри корпуса прибора, стойки, шкафа управления или другого электронного устройства. Исполнение с 23 контактами помогает организовать передачу сигналов и питания между функциональными блоками без применения набора отдельных проводных соединений.

Соединители семейства РП15 предназначены для работы в цепях постоянного, переменного и импульсного тока. В зависимости от исполнения серия также применяется в высокочастотных цепях. Для низкочастотных соединений указывается возможность работы при напряжении до 400 В, токе до 5 А и частоте переменного тока до 3 МГц; для ВЧ-цепей — частоты до 10 ГГц при напряжении до 100 В.

Конструктивные особенности

Маркировка РП15-23ШВКВ указывает на принадлежность изделия к распространённой серии прямоугольных соединителей. Варианты РП15 выпускаются в виде вилок и розеток, предусматривают внутренний монтаж и пайку проводников к контактной части.

Для исполнения с 23 контактами характерна компактная контактная группа, рассчитанная на размещение внутри аппаратуры. В описаниях близких исполнений РП15-23ШВ приводятся следующие конструктивные параметры:

23 круглых контакта диаметром 1 мм
Три ряда контактов
Шаг контактов в ряду 6,4 мм
Расстояние между рядами 5,5 мм
Присоединение проводов пайкой
Панельный механический монтаж
Врубное сочленение с ответной частью
Карболитовый изолятор в типовых исполнениях

Технические параметры

Для конкретной модификации технические данные следует сверять с паспортом, ТУ и документацией изготовителя, поскольку конструкция, покрытие контактов, наличие кожуха и особенности фиксации могут различаться. В качестве ориентиров для близких исполнений РП15-23ШВ указываются:

Параметр	Значение
Количество контактов	23
Максимальное рабочее напряжение	до 400 В
Максимальный рабочий ток	до 5 А
Сопротивление контакта	не более 5 мОм
Сопротивление изоляции	до 5000 МОм
Рабочая температура	от −60 до +125 °C
Ресурс соединений	до 500 сочленений и расчленений
Минимальная наработка	10 000 часов

Приведённые показатели опубликованы для близкого исполнения РП15-23ШВ-В; их нельзя автоматически переносить на любую поставочную версию РП15-23ШВКВ без проверки документации.

Где применяется разъём

РП15-23ШВКВ может использоваться при производстве, ремонте и модернизации оборудования, где нужна унифицированная многоконтактная коммутация. Типовые области применения включают:

Контрольно-измерительные приборы и испытательные комплексы
Блоки автоматики и системы управления
Промышленную электронику
Телеметрическое и связное оборудование
Электронные модули специального назначения
Стендовое оборудование и приборные панели

Прямоугольная конструкция помогает компактно разместить контактную группу, а разъёмное подключение упрощает обслуживание аппаратуры: узел можно отсоединить для диагностики, ремонта или замены без полного демонтажа проводки.

Что учитывать при применении

Перед установкой РП15-23ШВКВ важно сопоставить его с ответной частью по типу контактов, числу позиций, механическому исполнению и способу сочленения. Также необходимо проверить допустимые токи и напряжения для конкретной схемы, требования к изоляции, условия температуры, вибрации и влажности.

Например, в измерительном шкафу разъём с 23 контактами может объединить сигнальные линии датчиков, цепи питания малой мощности и управляющие проводники между съёмным модулем и стационарной панелью. Такое решение делает внутреннюю разводку более организованной и облегчает регламентное обслуживание.

РП15-23ШВКВ остаётся востребованным элементом аппаратной коммутации благодаря многоконтактной конструкции, возможности объёмного монтажа и пригодности для работы в широком диапазоне условий.
