РП15-23Ш: надежный разъем для промышленной и специальной аппаратуры

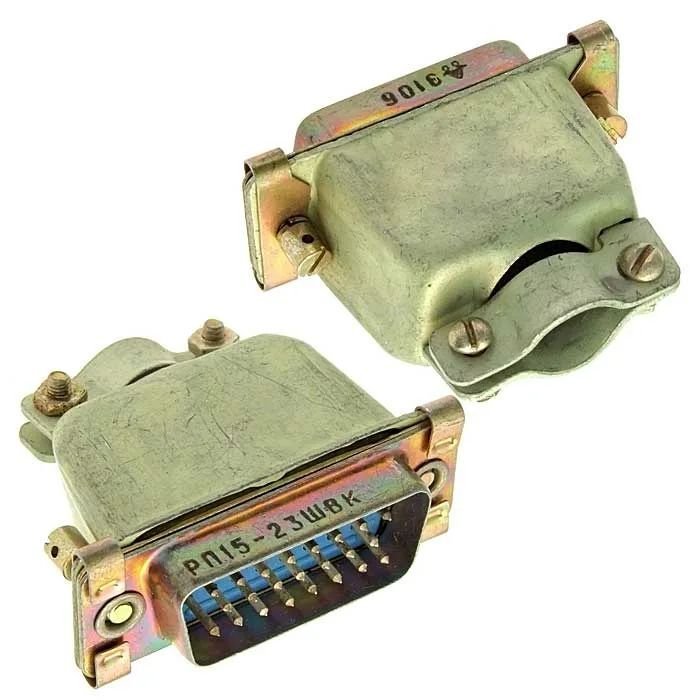

РП15-23Ш — многоконтактный штепсельный разъем, применяемый для создания разъемных электрических соединений в аппаратуре промышленного, измерительного, телекоммуникационного и специального назначения. Исполнение с обозначением «Ш» обычно относится к штыревой части соединителя, предназначенной для установки в ответную розеточную часть соответствующей серии.

Разъемы семейства РП15 ценятся за механическую прочность, удобство монтажа и возможность компактно разместить большое число электрических цепей в одном узле. РП15-23Ш используется там, где необходимо обеспечить надежное подключение кабельных жгутов, модулей, блоков управления, приборных панелей и других элементов оборудования.

Назначение РП15-23Ш

Основная функция РП15-23Ш — передача электрических сигналов и питания между отдельными частями устройства с возможностью многократного соединения и разъединения. Такой тип разъема помогает упростить сборку, обслуживание, диагностику и замену функциональных блоков.

Разъем может применяться в следующих системах:

• промышленная автоматика и шкафы управления;

• измерительные и испытательные комплексы;

• системы связи и телемеханики;

• электронные приборы и лабораторное оборудование;

• транспортная, энергетическая и машиностроительная аппаратура;

• кабельные сборки и внутренние межблочные соединения.

Конструктивные особенности

РП15-23Ш относится к разъемам с фиксированным числом контактов. Маркировка «23» указывает на контактную группу данного исполнения, что позволяет организовать подключение нескольких независимых электрических линий через один компактный интерфейс.

Конструкция обычно включает корпус, контактные элементы штыревого типа, изолирующие вставки и элементы механической фиксации. Контактная система рассчитана на стабильное электрическое соединение при корректно подобранной ответной части и соблюдении требований к монтажу.

К ключевым особенностям разъема относятся:

• многоконтактное исполнение для сложных кабельных соединений;

• штыревые контакты для сопряжения с розеточной частью;

• упорядоченное расположение контактных позиций;

• возможность применения в составе жгутов и приборных панелей;

• механическая защита контактов внутри корпуса;

• удобная идентификация при проектировании и ремонте оборудования.

Где используется разъем РП15-23Ш

Разъем РП15-23Ш особенно востребован в оборудовании, где требуется передавать одновременно сигналы управления, дискретные команды, измерительные цепи и вспомогательное питание. Вместо большого количества отдельных соединений используется единый многоконтактный узел, что снижает вероятность ошибок при подключении и делает конструкцию более аккуратной.

В промышленной автоматизации такой разъем может использоваться для подключения съемных модулей, пультов управления, датчиковых сборок и исполнительных устройств. В измерительной технике он удобен для соединения функциональных блоков, испытательных стендов и контрольно-измерительных приборов. В ремонтной практике РП15-23Ш применяется при восстановлении кабельных соединений и замене изношенных разъемных узлов.

На что обратить внимание при подборе

При использовании РП15-23Ш важно проверять не только обозначение разъема, но и полную совместимость с ответной частью. Для корректного выбора необходимо учитывать число и расположение контактов, тип контактной части, способ монтажа, исполнение корпуса, условия эксплуатации и требования конкретной электрической схемы.

Перед установкой рекомендуется убедиться в следующем:

• ответная часть относится к совместимой серии и имеет подходящую контактную схему;

• количество задействованных цепей соответствует возможностям разъема;

• сечение проводников и способ их присоединения соответствуют проекту;

• распиновка кабеля проверена до окончательной сборки;

• разъем защищен от недопустимых механических нагрузок, влаги, пыли и вибрации;

• при монтаже исключены повреждение изоляции, перекос контактов и замыкание соседних цепей.

Особое значение имеет правильная распайка. Даже при полном механическом совпадении соединителей ошибка в нумерации контактов способна привести к неправильной работе оборудования или повреждению подключаемых устройств. Поэтому распиновку РП15-23Ш следует сверять с документацией на конкретную аппаратуру и кабельную сборку.

Преимущества применения

Использование РП15-23Ш позволяет повысить технологичность электрического монтажа и упростить обслуживание оборудования. Многоконтактная конструкция уменьшает число отдельных разъемов, ускоряет подключение модулей и помогает сделать кабельную инфраструктуру более организованной.

Основные преимущества такого решения:

• компактное подключение большого числа электрических цепей;

• повышение удобства сборки и технического обслуживания;

• надежная фиксация соединения при правильном монтаже;

• снижение риска перепутать отдельные провода при повторном подключении;

• возможность применения в профессиональной аппаратуре и кабельных жгутах;

• удобство замены съемных блоков без полной разборки оборудования.

Итог

РП15-23Ш — практичный многоконтактный штыревой разъем для создания надежных разъемных соединений в электрических и электронных системах. Он подходит для промышленной автоматики, измерительной техники, аппаратуры связи, приборостроения и других задач, где важны компактность, структурированное подключение цепей и удобство обслуживания.

При выборе и монтаже РП15-23Ш решающими факторами остаются совместимость с ответной частью, корректная распиновка, соблюдение электрических параметров и качество выполнения кабельной сборки.
