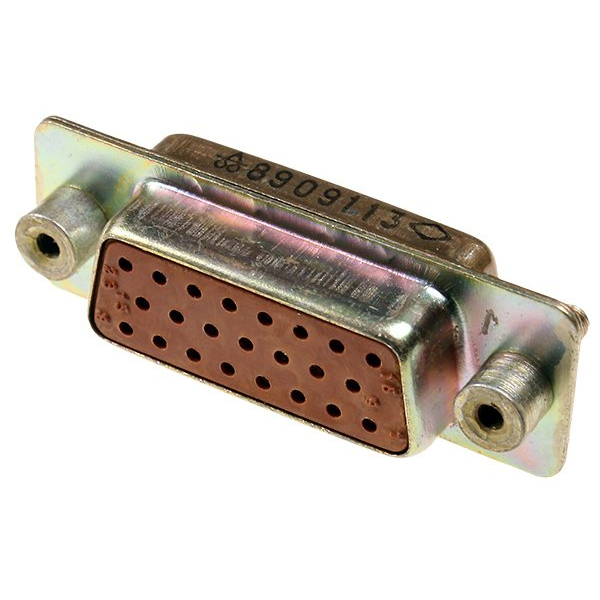

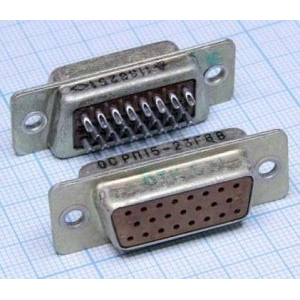

РП15-23ГВФВ 90.92г «5»
Технические характеристики
РП15-23ГВФВ
РП15-23ГВФВ — это розетка прямоугольного соединителя серии РП15 для внутреннего (объемного) монтажа, предназначенная для работы в низкочастотных электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока, а также в высокочастотных цепях до 10 МГц.
Описание
Разъемы РП15 представляют собой коннекторы ручного соединения с 23 контактами (из них комбинированные низко- и высокочастотные), размещенными в полимерном или металлическом корпусе с прямым выводом под кабель.
Особенностью модели является наличие фиксатора (Ф) для надежного соединения и всеклиматическое исполнение (В), что обеспечивает устойчивость к внешним воздействиям.
Покрытие контактов — серебро (В), монтаж проводов — объемный методом пайки.
Технические характеристики
Номинальное напряжение на низкочастотные контакты — до 400 В, на высокочастотные — до 100 В; рабочий ток на контакт — 5 А.
Сопротивление контактов не превышает 5 мОм (0,005 Ом), сопротивление изоляции — не менее 5000 МОм.
Диапазон рабочих температур: от -60…-65 °C до +125 °C; количество сочленений-расчленений — 500, наработка — не менее 10000 часов.
Условия эксплуатации
Соединители устойчивы к вибрации (до 10000 м/с² одиночного действия), механическим ударам (до 1500 м/с² многократного), повышенной влажности (98% при +40 °C) и пониженному давлению (до 1,34×10⁻⁹ Па).
Срок сохраняемости — 15 лет, подходят для работы в различных климатических условиях.
Описание
РП15-23ГВФВ
РП15-23ГВФВ: особенности и применение разъёма
РП15-23ГВФВ — электрический прямоугольный разъём, предназначенный для надёжного соединения цепей в промышленном, приборостроительном и специальном оборудовании. Он относится к серии РП15, которая применяется там, где важны стабильность контакта, удобство монтажа и устойчивость соединения к эксплуатационным нагрузкам.
Маркировка РП15-23ГВФВ обычно используется для идентификации конкретного исполнения разъёма в составе серии. При подборе важно учитывать число контактов, тип ответной части, способ монтажа, допустимые электрические параметры и условия окружающей среды.
Где применяется РП15-23ГВФВ
Разъёмы данного типа востребованы в оборудовании, где требуется компактное многоконтактное соединение. РП15-23ГВФВ может использоваться в следующих сферах:
промышленная автоматика и системы управления;
измерительная и контрольно-диагностическая техника;
телекоммуникационные устройства;
электронные блоки управления;
испытательные стенды;
энергетическое оборудование;
транспортные и специализированные технические комплексы.
Многоконтактная конструкция позволяет передавать сразу несколько электрических сигналов через единый разъём. Это упрощает компоновку аппаратуры, снижает количество отдельных соединений и делает обслуживание оборудования более удобным.
Особенности конструкции
РП15-23ГВФВ рассчитан на формирование устойчивого разъёмного соединения между кабельной частью и аппаратурой. Конструктивно изделия серии РП15, как правило, включают корпус, контактную группу, элементы фиксации и изоляционные детали.
Ключевые особенности такого решения:
компактное размещение большого числа контактов;
удобное подключение проводников при сборке;
возможность многократного соединения и разъединения;
чёткая ориентация сопрягаемых частей;
снижение риска неправильного подключения при соблюдении схемы монтажа;
применение в составе модульных электронных и электротехнических систем.
Исполнение разъёма следует уточнять по технической документации: отдельные варианты могут различаться расположением контактов, способом крепления, типом выводов, материалами и климатическим исполнением.
На что обратить внимание при выборе
Перед использованием РП15-23ГВФВ необходимо сверить его параметры с требованиями конкретного устройства. Особое значение имеют:
| Параметр | Почему важен |
|---|---|
| Количество и расположение контактов | Определяет совместимость с ответной частью и электрической схемой |
| Тип контактов | Влияет на способ подключения проводников и монтаж |
| Номинальные электрические характеристики | Позволяют использовать разъём в требуемых цепях без перегрузки |
| Способ крепления | Определяет возможность установки на панель, плату или кабель |
| Условия эксплуатации | Важны температура, влажность, вибрация, запылённость и другие факторы |
| Совместимость с ответной частью | Исключает ошибки при формировании разъёмного соединения |
При монтаже следует соблюдать распиновку, использовать подходящий инструмент и не допускать чрезмерного механического воздействия на контакты. Аккуратная сборка помогает сохранить надёжность соединения и сократить риск отказов в процессе эксплуатации.
РП15-23ГВФВ в составе оборудования
Использование разъёмов РП15-23ГВФВ помогает организовать структурированное соединение между функциональными блоками техники. Это особенно актуально для аппаратуры, которая нуждается в регулярном обслуживании, диагностике или замене модулей.
Правильно подобранный и установленный разъём обеспечивает удобное подключение, стабильную передачу электрических сигналов и поддержание работоспособности оборудования. РП15-23ГВФВ остаётся практичным решением для задач, связанных с созданием надёжных многоконтактных соединений в промышленной и электронной аппаратуре.
