РП15-15ШВКВ: комбинированный разъём для надёжных электрических соединений

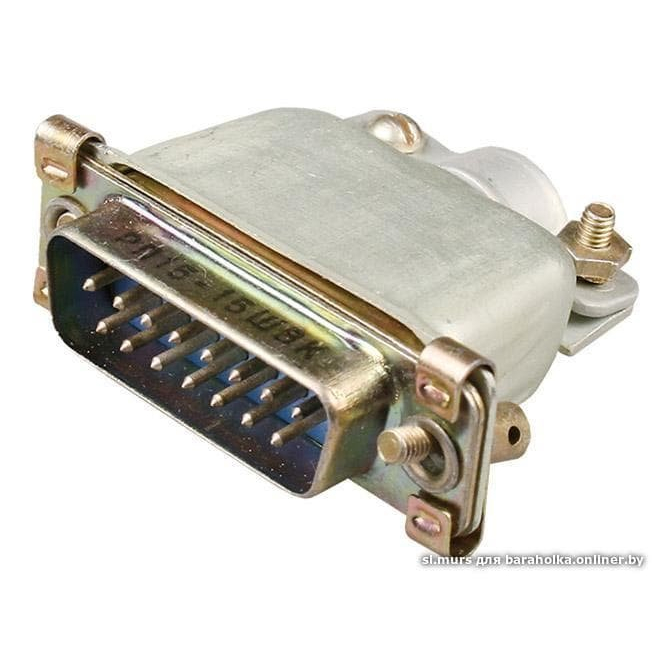

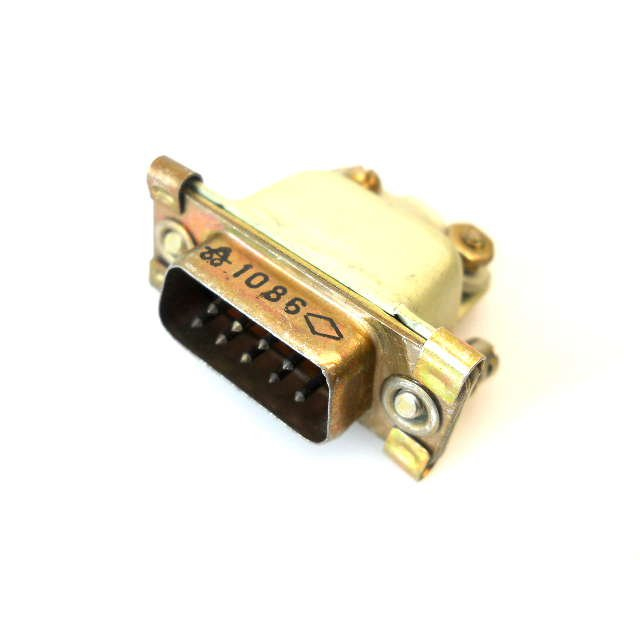

РП15-15ШВКВ — прямоугольный комбинированный электрический соединитель серии РП15, рассчитанный на внутренний объёмный монтаж в электронной и специальной аппаратуре. Исполнение представляет собой вилку с серебряным покрытием контактов, защитным кожухом и всеклиматическим исполнением.

Назначение РП15-15ШВКВ

Разъём применяется для многоконтактного соединения и разъединения электрических цепей. Конструктивно он относится к врубным соединителям: рабочая пара образуется вилкой и совместимой розеточной частью.

Серия РП15 используется в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц;

• импульсного тока;

• высокочастотных сигналов частотой до 10 ГГц — для исполнений с соответствующими ВЧ-контактами.

Обозначение «15» указывает на наличие 15 низкочастотных контактов. Буква «Ш» означает штыревую часть — вилку, «В» обозначает серебряное покрытие контактов, «К» — наличие кожуха, а заключительная «В» указывает на всеклиматическое исполнение.

Основные характеристики

Разъём РП15-15ШВКВ создан для устойчивой работы в аппаратуре, где важны компактность, механическая прочность и стабильность контактного соединения. Серия РП15 рассчитана на работу в низкочастотных цепях при напряжении до 400 В и токе до 5 А на контакт; предельные параметры всегда следует сверять с технической документацией на конкретное исполнение и условия применения.

Технические показатели приведены для семейства РП15 и могут уточняться документацией изготовителя, техническими условиями и конкретной комплектацией соединителя.

Конструктивные преимущества

Наличие кожуха в конструкции РП15-15ШВКВ помогает организовать защищённое подключение проводов и повысить механическую защищённость монтажной зоны. Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию качественного электрического контакта при многократных подключениях.

Всеклиматическое исполнение ориентировано на применение оборудования в широком диапазоне внешних условий. Для серии заявлены работоспособность при повышенной влажности и температурный диапазон, учитывающий нагрев контактов, до +125 °C; конкретные ограничения определяются техническими условиями.

Где используется разъём

РП15-15ШВКВ востребован в составе оборудования, где необходимо компактно объединить несколько низкочастотных линий в одном разъёме. Среди типичных направлений применения:

• системы управления и автоматики;

• измерительные комплексы;

• промышленная электроника;

• телекоммуникационная и радиотехническая аппаратура;

• приборы специального назначения;

• бортовые и стационарные электронные устройства.

Для корректного подбора ответной части необходимо учитывать тип сопрягаемого соединителя, схему расположения контактов, вариант монтажа, требования к экранированию и условия эксплуатации. В качестве ответной части для вилки РП15-15ШВКВ обычно рассматривают совместимую розетку серии РП15 с соответствующей контактной схемой.
