| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
40717РП15-14ГВ22В | Год: 88, «5» |  | > 144 шт. | 65 ₽ | ||||

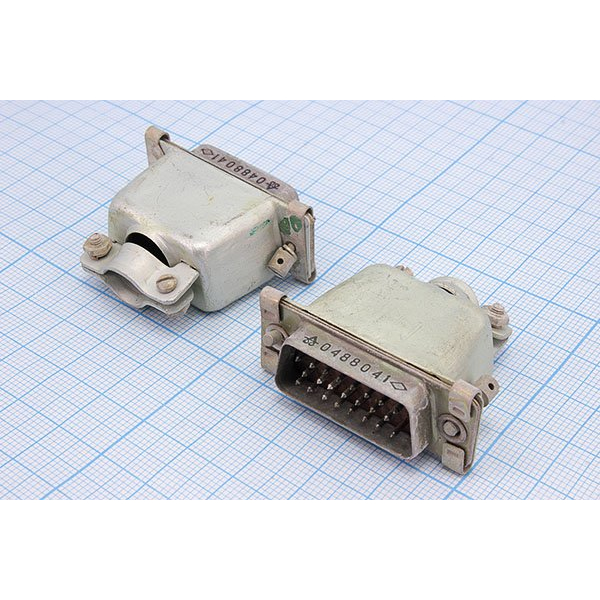

40718РП15-15 кожух |  | > 462 шт. | 33 ₽ | |||||

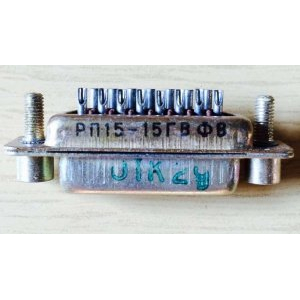

40719РП15-15Г | Год: 87, «1» |  | > 67 шт. | 65 ₽ | ||||

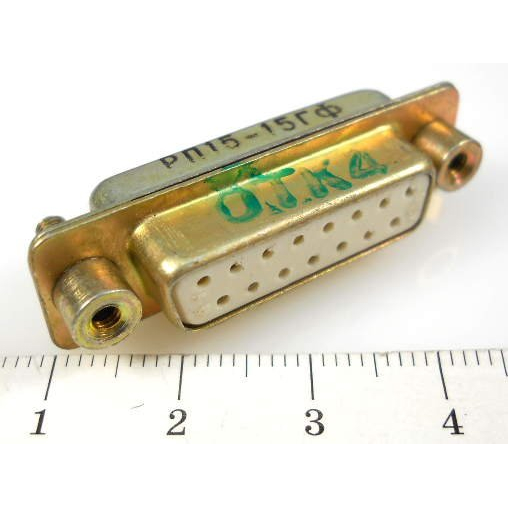

40720РП15-15ГК | Год: 90-92 |  | > 193 шт. | 130 ₽ | ||||

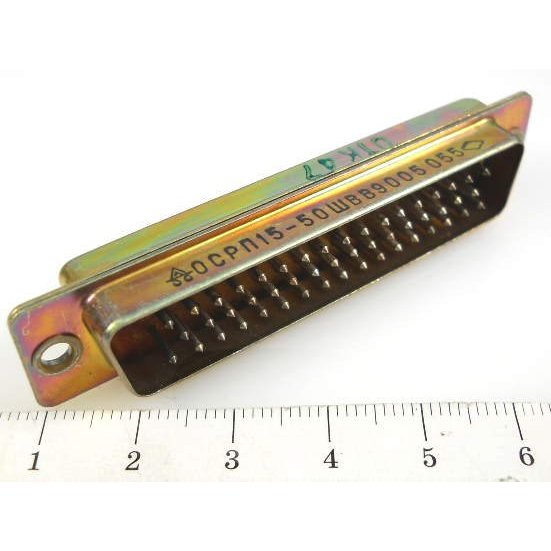

40721РП15-15ШВВ | Год: 88-91, «5» |  | > 19 шт. | 98 ₽ | ||||
40722РП15-15ШВКВ | Год: 87-88, «5» |  | > 15 шт. | 98 ₽ | ||||

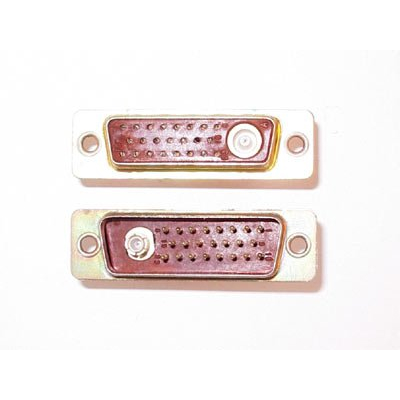

40723РП15-23ГВФВ | Год: 90.92, «5» |  | > 57 шт. | 98 ₽ | ||||
40724РП15-23Ш | Год: 88 |  | > 11 шт. | 65 ₽ | ||||
40725РП15-23ШВКВ | Год: 88-89, «5» |  | > 110 шт. | 91 ₽ | ||||

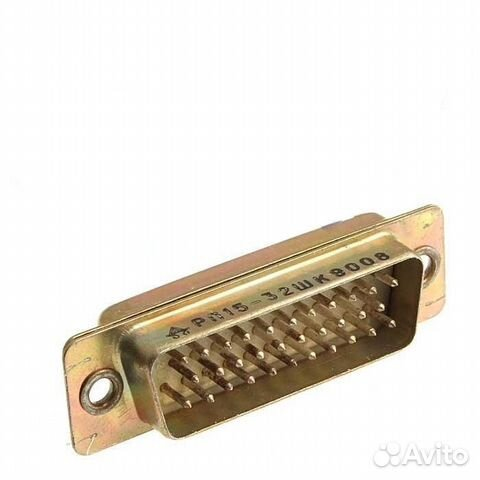

40726РП15-32ГВФВ | Год: 89, «5» |  | > 12 шт. | 65 ₽ | ||||
40727РП15-50ГВВ | Год: 91, «5» |  | > 41 шт. | 117 ₽ | ||||

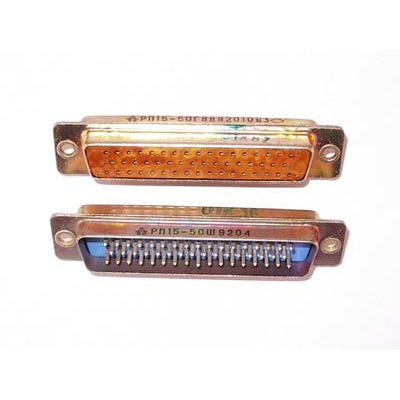

40728РП15-50ГВВ | Год: 00-09, «5» |  | > 28 шт. | 117 ₽ | ||||
40729РП15-50ШК | Год: 85,87, «1» |  | > 13 шт. | 98 ₽ | ||||
40730РП15-9Г | «1» |  | > 22 шт. | 39 ₽ | ||||
40731РП15-9Ш | Год: 91-92, «5» |  | > 14 шт. | 33 ₽ | ||||

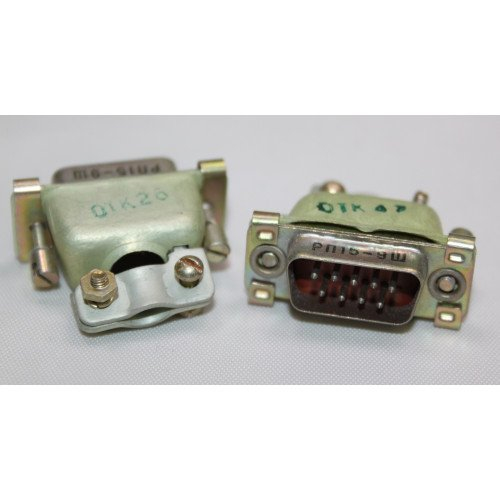

80741РП15-9ШК ВИЛКИ | Год: 91-92, «1» |  | > 404 шт. | |||||
80742РП15-9Ш | Год: 88-89, «5» |  | > 430 шт. | |||||
80743РП15-50ШВВ | Год: 87, «5» |  | > 22 шт. | |||||
80744РП15-50ШВВ | Год: 88, «5» |  | > 903 шт. | |||||
80745РП15-50ШВВ | Год: 89, «5» |  | > 88 шт. | |||||

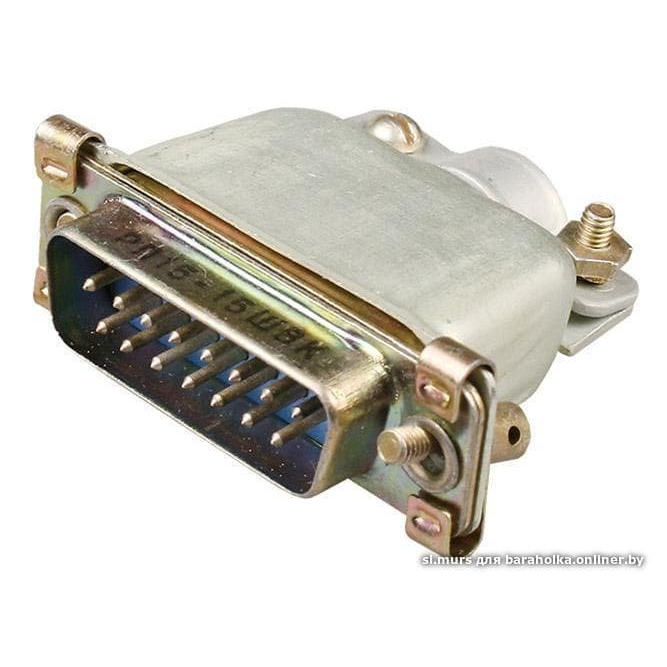

80746РП15-50ШВВ | Год: 90, «5» |  | > 341 шт. | |||||
80747РП15-23ГВФВ | Год: 89, «ОС» |  | > 144 шт. |
Соединители РП15 — это малогабаритные прямоугольные комбинированные разъемы для внутреннего объемного монтажа, предназначенные для работы в низкочастотных и высокочастотных электрических цепях радиоэлектронной и радиотехнической аппаратуры.
Основные характеристики
| Параметр | Значение |
|---|---|
| Напряжение | до 400 В (НЧ, постоянный/переменный/импульсный ток, частота до 3 МГц); до 100 В (ВЧ, частота до 10 ГГц) |
| Ток на контакт | не более 5 А |
| Количество контактов | 9, 10, 14, 15, 23, 32, 36 или 50 |
| Сопротивление НЧ-контактов | не более 5 мОм |
| Сопротивление ВЧ-контактов | не более 10 мОм |
| Сопротивление изоляции | НЧ: ≥5000 МОм; ВЧ: ≥1000 МОм (в нормальных условиях) |
| Температурный диапазон | от −60 °C до +125 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 10 000 ч |
| Срок сохраняемости | 15 лет |
Конструкция и варианты исполнения
Корпус : полимерный или металлический, с прямым выводом под кабель
Типы сочленения :
врубные (приборная вилка + приборная розетка)
с винтовым замком (кабельная вилка + приборная розетка)
Фиксация : с фиксацией или без фиксации сочленённого положения
Вид контактов : штыри (Ш) и гнёзда (Г)
Климатическое исполнение : В (для тяжелых климатических условий)
Применение
Соединители РП15 используются для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение цепей постоянного, переменного и импульсного токов, а также радиочастотных цепей.
Разъемы соответствуют техническим условиям 6Р0.364.090ТУ и ГЕСК364.160ТУ . Производитель — ОАО «НУР» имени А.А. Тагаева.
