Назначение изделия

РП14А/РША втулка короткая с артикулом 40697 представляет собой комплектующий элемент кабельного ввода, применяемый в составе низкочастотных прямоугольных электрических соединителей серии РП14А. Изделие предназначено для работы в электрических цепях постоянного, переменного и импульсного тока и используется при соединении кабельных линий с аппаратурой в условиях стационарного и подвижного монтажа.

Основная функция короткой втулки заключается в фиксации кабеля внутри металлического корпуса вилки или розетки РП14А. Элемент обеспечивает удержание кабеля от продольного смещения и вытягивания, а также защищает контактные выводы и места пайки или обжима от механических нагрузок. Втулка работает совместно с уплотнительными элементами, формируя надёжный кабельный ввод, устойчивый к воздействию пыли, брызг и повышенной влажности.

Изделие востребовано в составе разъёмов, эксплуатируемых в аппаратуре наружного и всеклиматического размещения. Короткая втулка применяется там, где требуется компактное исполнение кабельного ввода при сохранении надёжного крепления кабеля и защиты внутренних элементов соединителя от внешних воздействий.

Конструктивные особенности

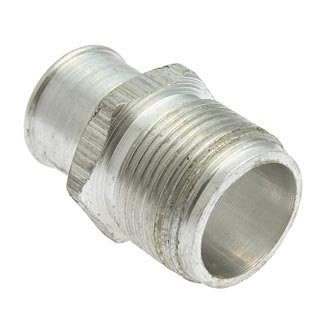

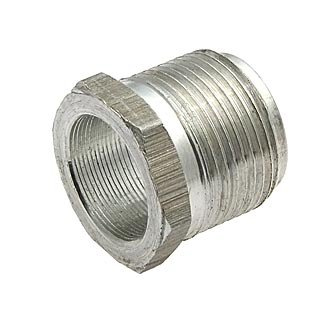

РП14А/РША втулка короткая имеет цилиндрическую форму и устанавливается внутри корпуса вилки или розетки. Посадочные размеры элемента соответствуют рядовому типоразмеру соединителей РП14А, что обеспечивает корректную установку без дополнительной доработки корпуса.

Конструкция втулки предусматривает плотную посадку кабеля, исключающую его проворачивание и осевое смещение в процессе эксплуатации. Короткое исполнение позволяет использовать втулку в ограниченном внутреннем пространстве корпуса, где полноразмерный кабельный ввод нецелесообразен по габаритным причинам.

Типовые материалы изготовления включают металлы и стойкие конструкционные пластики. Выбор материала определяется условиями эксплуатации конкретного соединителя: втулка должна сохранять форму и рабочие характеристики при воздействии вибрационных нагрузок, перепадов температур и повышенной влажности, не снижая механическую и электрическую надёжность разъёма РП14А в составе электроаппаратуры.

Применение

Короткая втулка РП14А/РША используется при сборке и ремонте кабельных соединителей серии РП14А в следующих направлениях:

• монтаж кабельных вводов вилок и розеток прямоугольных низкочастотных разъёмов;
• ремонт и восстановление соединителей с повреждёнными или утраченными элементами крепления кабеля;
• комплектование разъёмов для аппаратуры, работающей в условиях вибрации и подвижного монтажа;
• использование в пылебрызгозащитных исполнениях совместно с уплотнительными прокладками.

Элемент поставляется как самостоятельная комплектующая деталь и применяется при техническом обслуживании электроаппаратуры, где используются соединители РП14А. Короткая втулка обеспечивает сохранение целостности кабельного соединения и стабильность электрического контакта при эксплуатации разъёма в заявленных режимах.

Эксплуатационные характеристики

РП14А/РША втулка короткая рассчитана на применение в составе соединителей, работающих в электрических цепях постоянного, переменного и импульсного тока. Изделие сохраняет рабочие свойства в условиях, характерных для аппаратуры всеклиматического исполнения, включая воздействие повышенной влажности и перепадов температур.

Элемент не требует специального обслуживания в процессе эксплуатации. Замена втулки выполняется при разборке корпуса соединителя с соблюдением технологии сборки, предусмотренной для серии РП14А. При подборе втулки под конкретный кабель необходимо учитывать диаметр оболочки кабеля и посадочные размеры корпуса вилки или розетки.
