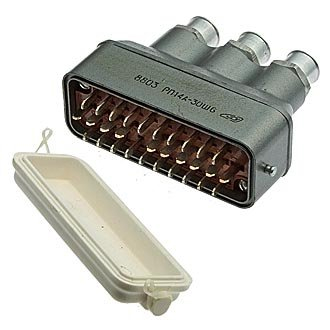

Назначение разъёма РП14а-30Ш7 «ОТК»

РП14а-30Ш7 «ОТК» — прямоугольный электрический разъём внутреннего монтажа из серии РП14А, выполненный в виде вилки с 30 контактами. Изделие предназначено для втычного (врубного) соединения электрических цепей в составе аппаратуры общего и специального назначения, в том числе в промышленной и радиоэлектронной технике. Разъём обеспечивает коммутацию цепей постоянного, переменного и импульсного токов, включая работу на частотах порядка 3 МГц.

Маркировка «ОТК» указывает, что изделие прошло окончательный контроль качества на заводе-производителе и соответствует требованиям технических условий. Приёмка «ОТК» подтверждает, что партия прошла выходной контроль и допущена к поставке.

Подтверждённые особенности и технические характеристики

Конструкция разъёма рассчитана на внутренний монтаж и установку в составе блоков, стоек и пультов. Корпус прямоугольный, металлический, с возможностью кабельного ввода под прямым или угловым кожухом. Изолятор выполнен из карболита, а контакты покрыты серебром, что обеспечивает стабильное электрическое соединение и коррозионную стойкость.

Основные электрические параметры

• Количество контактов — 30, обычно размещены в трёх рядах.
• Рабочий ток на каждый контакт — до 5–6 А в зависимости от источника и условий нагрузки.
• Максимальное рабочее напряжение — до 700–800 В (амплитудное значение) в зависимости от конкретного исполнения и каталога.
• Сопротивление контактов — не более 3–30 мОм; в разных источниках приводятся разные нормы, но в пределах десятков мОм.
• Сопротивление изоляции — не менее нескольких тысяч–десятков тысяч МОм.
• Электрическая прочность изоляции — порядка 2550 В переменного тока.
• Частотный диапазон коммутируемых цепей — в том числе до 3 МГц.

Условия эксплуатации и надёжность

Климатическое исполнение УХЛ допускает эксплуатацию в умеренно-холодном климате и помещениях при температуре от примерно минус 60 до плюс 100 °С. Разъём устойчив к повышенной влажности — до около 98% при плюс 35 °С — и к широкому диапазону атмосферного давления.

Для исполнения «ОТК» минимальная наработка до отказа указывается порядка 10 000 часов, ресурс сочленений-расчленений — несколько тысяч циклов. Год выпуска указанной позиции — 2018.

Применение и комплектация

Разъём применяется в аппаратуре общего и специального назначения, в промышленной и радиоэлектронной технике, где требуется надёжное многоконтактное соединение при повышенных требованиях к климатической стойкости и электрической прочности изоляции.

Изделие поставляется как самостоятельная сборочная единица — вилка внутреннего монтажа с 30 контактами серии РП14А. Дополнительные сведения о комплектации, стране производства и гарантии в предоставленных данных не указаны и не подтверждены.

Ключевые сведения о товаре

1. Название: РП14а-30Ш7 «ОТК».
2. Артикул: 20671.
3. Категория: РП14.
4. Приёмка: «ОТК».
5. Год: 2018.
6. Производитель: не указан.
