Назначение и область применения

РП14А-30Ш7 «1» (артикул 40716) — вилка прямоугольного низкочастотного соединителя серии РП14 общего назначения. Изделие предназначено для внутреннего монтажа и служит для создания электрического контакта в цепях постоянного, переменного и импульсного тока. Рабочий диапазон частот составляет до 3 МГц, что позволяет применять соединитель в низкочастотной аппаратуре, радиоэлектронных блоках и приборах, где требуется разъемное соединение с высокой плотностью контактов.

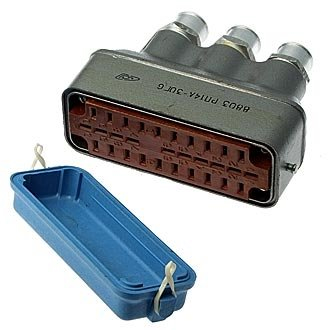

Соединитель применяется как ответная часть к розетке серии РП14 и рассчитан на кабельное подключение через угловой кожух. Типовая фотография показывает квадратный корпус и угловой кожух, характерные для этого исполнения.

Подтверждённые электрические характеристики

• Число контактов: 30, расположены в три ряда.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 800 В.
• Рабочий ток на контакт: от 5 до 6 А.
• Сопротивление контактов: не более 3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая частота: до 3 МГц.
• Ресурс: до 3000 циклов сочленения-расчленения.

Условия эксплуатации и стойкость

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 °C. Допускается работа при пониженном давлении до 10 в минус двенадцатой степени Па и при повышенной влажности до 98 процентов при температуре плюс 35 °C. Климатическое исполнение — УХЛ или В.

Соединитель выдерживает вибрационные нагрузки с ускорением до 40 g и частотой до 3000 Гц, что подтверждает его пригодность для аппаратуры, эксплуатируемой в условиях механических воздействий.

Монтаж и конструктивное исполнение

Монтаж проводов — объемный, выполняется пайкой. Конструктивное исполнение «7» означает приборный кожух, который обеспечивает удобное размещение вилки внутри корпуса устройства и соединение с ответной частью.

Расшифровка обозначения

1. РП — прямоугольный низкочастотный;
2. 14 — серия соединителя;
3. А — унифицированный кожух;
4. 30 — число контактов;
5. Ш — вилка;
6. 7 — конструктивное исполнение с приборным кожухом.

В характеристиках указаны приемка «1» и год 90–91.
