Назначение разъёма РП14а-30Ш7

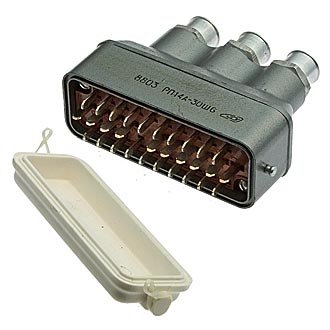

РП14а-30Ш7 (артикул 20673) — российский прямоугольный электрический разъём серии РП14А, выполненный в исполнении «вилка» с 30 контактами и предназначенный для внешнего (кабельного) монтажа. Изделие применяется для коммутации цепей постоянного, переменного и импульсного тока, в том числе в условиях повышенных требований по вибрации и ударным нагрузкам.

Разъём относится к категории РП14 и поставляется в заводской упаковке. Производитель в данных о товаре не указан.

Конструктивные особенности

Корпус разъёма оснащён металлическим кабельным кожухом, который может быть угловым или прямым. Направляющие ловители и замковый механизм обеспечивают фиксацию вилки в розетке и повышают надёжность соединения при механических воздействиях.

Контакты в данном типоразмере выполняются «плавающими», то есть с допуском по высоте. Такое решение уменьшает риск перекоса при сочленении и снижает вероятность повреждения контактных стержней.

Шаг между контактами и рядами соответствует типовой схеме РП14А-30, что обеспечивает взаимозаменяемость и совместимость с другими разъёмами данной серии.

Технические характеристики

Для РП14а-30Ш7 типичны следующие предельные значения, обобщённые по данным исполнений РП14А-30ШХ:

• максимальное напряжение — до порядка 700–800 В (амплитудное значение);
• рабочий ток на контакт — до 5–6 А при равномерной нагрузке;
• сопротивление контакта — не более нескольких мОм, обычно не более 3 мОм;
• сопротивление изоляции — порядка десятков МОм и выше;
• электрическая прочность изоляции — около 2–3 кВ и более.

Разъём относится к всеклиматическому исполнению и обычно соответствует категориям В или УХЛ, в том числе «в» и «о» по ГОСТ. Диапазон рабочих температур окружающей среды задаётся примерно от минус 60…минус 50 градусов Цельсия до плюс 100 градусов Цельсия.

Изделие рассчитано на многократные сочленения и расчленения — порядка 1000 циклов. Оно обладает повышенной стойкостью к вибрации и ударным нагрузкам, а покрытие контактов серебром обеспечивает длительный срок сохраняемости.

Применение

РП14а-30Ш7 используется как соединитель объёмного монтажа в приборах и аппаратуре, где требуется надёжное соединение многожильных кабелей с печатными платами или блоками.

Характерные области применения:

1. промышленная автоматика;
2. измерительная и испытательная аппаратура;
3. радиоэлектронное оборудование общепромышленного и специального назначения;
4. военная и транспортная техника.

Разъём востребован там, где важны стойкость к механическим нагрузкам, широкий температурный диапазон и стабильность контактного соединения на протяжении длительного срока эксплуатации.
