Назначение

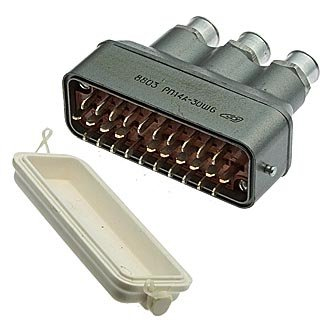

РП14А-30Ш7 — электрический прямоугольный соединитель (вилка) для внутреннего или корпусного монтажа, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Модель входит в серию РП14А и применяется там, где требуется компактное многоконтактное соединение с повышенной надёжностью и защитой от внешних воздействий.

Подтверждённые технические особенности

• Количество контактов — 30, покрытие контактов серебряное.
• Максимальное напряжение — до 700–800 В.
• Рабочий ток — 5 А на контакт при равномерной нагрузке.
• Сопротивление контактов — не более 3 мОм.
• Сопротивление изоляции — не менее 50 000 МОм.
• Контакты выполнены «плавающими», что обеспечивает надёжное соединение.
• Шаг между контактами — 5,5–6 мм, между рядами — 8–13 мм.
• Корпус металлический универсальный, квадратной формы, с замками и направляющими элементами-ловителями для удобного сочленения.
• Возможны прямой и угловой входы кабеля с втулкой для фиксации.

Условия эксплуатации

Климатическое исполнение всеклиматическое (В, УХЛ). Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Соединитель выдерживает вибрацию до 10 g в диапазоне 1–200 Гц и до 5 g в диапазоне 1–2000 Гц, а также пониженное давление до 10 в минус двенадцатой степени миллиметра ртутного столба.

Ресурс и сохраняемость

Число сочленений-расчленений — до 1000 циклов. Наработка до отказа составляет от 5000 до 10 000 часов. Срок сохраняемости при серебряном покрытии контактов — до 15 лет. Год выпуска, указанный в характеристиках, — 2017.

Применение

Соединители серии РП14А, включая модель 30Ш7, предназначены для внутреннего монтажа (исполнение РП14) либо для наружного применения в составе кабельных корпусов (исполнение РП14А). Часто используются в пылебрызгозащищённом исполнении с уплотнительной прокладкой, что позволяет эксплуатировать их в условиях повышенной влажности и запылённости. Благодаря 30 серебряным контактам и стабильным электрическим параметрам изделие подходит для ответственных цепей управления, сигнализации и питания в составе промышленного и специального оборудования.

Комплектация и упаковка

Поставка осуществляется в заводской упаковке. Артикул товара — 20672. Дополнительные сведения о производителе, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
