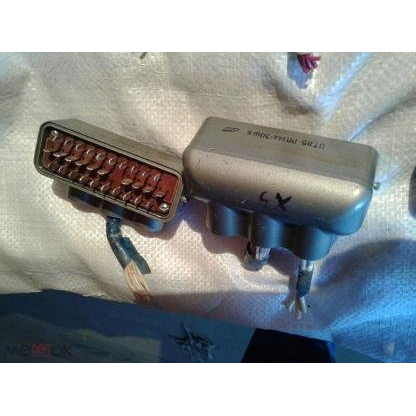

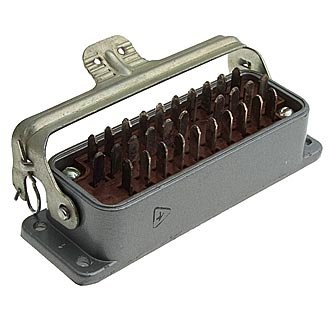

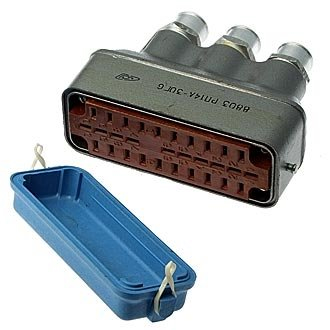

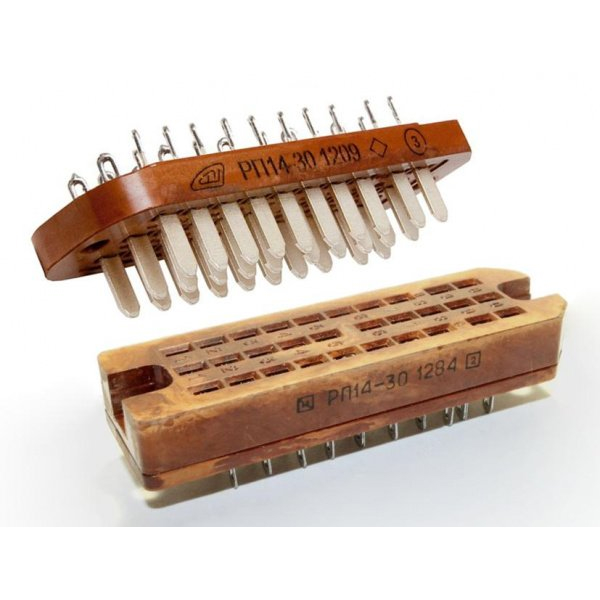

РП14А-30Ш6: надежный 30-контактный разъем для промышленной и специальной аппаратуры

РП14А-30Ш6 — прямоугольный низкочастотный электрический соединитель типа «вилка», рассчитанный на создание разъемных соединений в цепях постоянного, переменного и импульсного тока. Разъем применяется в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны надежность контакта, стойкость к внешним воздействиям и удобство обслуживания оборудования.

Назначение РП14А-30Ш6

Вилка РП14А-30Ш6 используется совместно с ответной частью для коммутации до 30 электрических цепей. Конструкция серии РП14А ориентирована на эксплуатацию в составе блоков, шкафов, приборов и кабельных сборок, когда требуется быстрое подключение или отключение модулей без перепайки проводников.

Соединители данной серии предназначены для работы:

• в цепях постоянного тока;

• в цепях переменного тока частотой до 3 МГц;

• в импульсных электрических цепях;

• в аппаратуре общепромышленного и специального назначения.

Маркировка РП14А-30Ш6 указывает на принадлежность изделия к серии прямоугольных соединителей РП14А и исполнение с 30 контактами. Буква «Ш» традиционно используется для обозначения штыревой части соединения — вилки.

Основные технические характеристики

РП14А-30Ш6 рассчитан на передачу сигналов и питания в многоконтактных электрических цепях. В типовых технических данных для данной модификации указываются следующие параметры:

Такие характеристики позволяют применять РП14А-30Ш6 в условиях значительных температурных перепадов, повышенной влажности и механических нагрузок, характерных для промышленного оборудования, аппаратных комплексов и подвижной техники.

Особенности конструкции

Разъем РП14А-30Ш6 выполнен в прямоугольном формате, удобном для плотной компоновки аппаратуры. Контактная группа имеет серебряное покрытие, снижающее переходное сопротивление и способствующее стабильности электрического соединения при многократных циклах сочленения.

К ключевым конструктивным особенностям относятся:

• 30 контактных позиций для подключения сигнальных, управляющих и питающих цепей;

• «плавающее» исполнение контактов, которое помогает компенсировать небольшие отклонения при стыковке ответных частей;

• металлический корпус, обеспечивающий механическую защиту соединителя;

• возможность применения прямого или углового кабельного ввода в зависимости от исполнения корпуса;

• монтаж проводов методом пайки;

• применение кабельной втулки для фиксации провода и снижения нагрузки на места пайки.

Для серии РП14А указываются шаг между контактами 5,5 мм и межрядный шаг 13 мм. Такая геометрия обеспечивает достаточную электрическую изоляцию между цепями при компактных габаритах разъема.

Где применяется разъем РП14А-30Ш6

Разъем РП14А-30Ш6 востребован в системах, где необходимо надежно соединять несколько электрических цепей в одном разъеме. Его применяют в следующих областях:

• шкафы управления и автоматики;

• измерительные и испытательные комплексы;

• промышленная электроника;

• источники питания и силовые блоки;

• радиоэлектронная аппаратура;

• приборостроение;

• оборудование связи;

• специализированные системы с повышенными требованиями к надежности соединений.

Например, один 30-контактный соединитель может объединять линии питания, сигналы датчиков, цепи управления исполнительными механизмами и резервные контакты в составе одной кабельной сборки. Это упрощает монтаж, диагностику, замену блоков и регламентное обслуживание оборудования.

Что учитывать при выборе

При подборе ответной части и проектировании кабельной сборки важно проверить не только число контактов, но и точное исполнение корпуса, тип кабельного ввода, способ фиксации, габаритные и установочные размеры. Также следует учитывать токовую нагрузку каждого контакта: предельные 5 А относятся к контакту при равномерном распределении нагрузки по соединителю.

Для долговечной работы соединения рекомендуется:

• не превышать допустимые ток и напряжение;

• использовать проводники, соответствующие токовой нагрузке;

• выполнять пайку с соблюдением технологии и без перегрева изолятора;

• предусматривать механическую разгрузку кабеля;

• контролировать чистоту контактов перед сочленением;

• исключать перекос при соединении вилки и ответной части.

РП14А-30Ш6 остается практичным решением для многоконтактной коммутации в аппаратуре, где ценятся ремонтопригодность, механическая прочность и устойчивые электрические параметры. Благодаря 30 контактам, рабочему напряжению до 800 В и току до 5 А на контакт этот разъем подходит для широкого круга задач промышленной и специализированной электроники.
