Назначение и общее описание

РП14а-30Г7 — это кабельная розетка из серии прямоугольных низкочастотных соединителей РП14А, оснащённая угловым кожухом. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока. Соединитель относится к типу низкочастотных прямоугольных разъёмов общего назначения с унифицированным кожухом, что обеспечивает совместимость с ответными частями серии.

Маркировка содержит полную информацию о конструкции. Число 30 указывает на количество контактов. Буква Г обозначает розетку, то есть гнездовой вариант исполнения. Цифра 7 соответствует кабельной части с угловым кожухом. Артикул изделия — 20667, год выпуска — 2003.

Конструкция и особенности

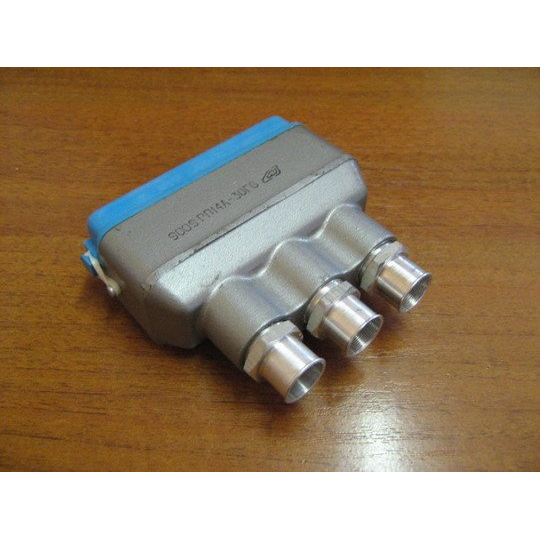

Кожух выполнен из металла, как правило алюминиевого сплава, и имеет угловое исполнение. Такая геометрия удобна при монтаже в ограниченном пространстве, поскольку обеспечивает компактное расположение кабеля и позволяет подводить жгут под углом к корпусу.

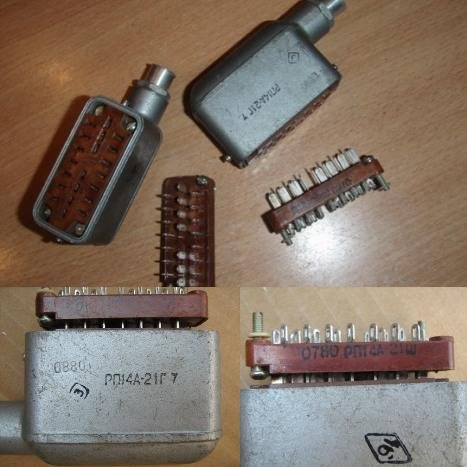

Внутри корпуса установлен цилиндрический изолятор. Контакты гнездовые, выполнены «плавающими», что упрощает сочленение с вилкой, и покрыты серебром. Шаг между контактами составляет около 5,5 мм, шаг между рядами — порядка 13 мм. Для крепления кабеля используется втулка. Корпус оснащён замком для фиксации ответной вилки РП14А, что предотвращает самопроизвольное разъединение.

Технические характеристики

• Максимальный рабочий ток на контакт при равномерной нагрузке — до 5 А.
• Максимальное рабочее напряжение — до 800 В (амплитудное значение).
• Сопротивление контактов — порядка 3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — не менее 2550 В.
• Температурный диапазон — от −60 до +100 °C.
• Влажность — до 98 % при +35 °C.
• Число сочленений-расчленений — не менее 1000.
• Гамма-процентный срок сохраняемости — порядка 15 лет.

Условия эксплуатации и применение

Соединитель рассчитан на работу в условиях повышенной жёсткости по климату. Допустима эксплуатация при пониженном атмосферном давлении, а также при вибрации с частотами до 2000 Гц и ускорением до примерно 50 м/с². Указанный температурный диапазон и стойкость к влажности позволяют применять изделие в аппаратуре, работающей в неблагоприятных внешних условиях.

Основное применение — соединение кабельных линий с блоками и приборами в составе электронной и электротехнической аппаратуры. Розетка устанавливается на кабельной стороне, а замок обеспечивает надёжную фиксацию с вилкой РП14А. Угловой кожух делает изделие удобным для монтажа в стеснённых условиях, где требуется изменить направление подводки кабеля и сэкономить место внутри корпуса устройства.
