Назначение и область применения

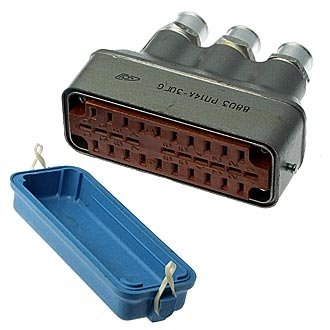

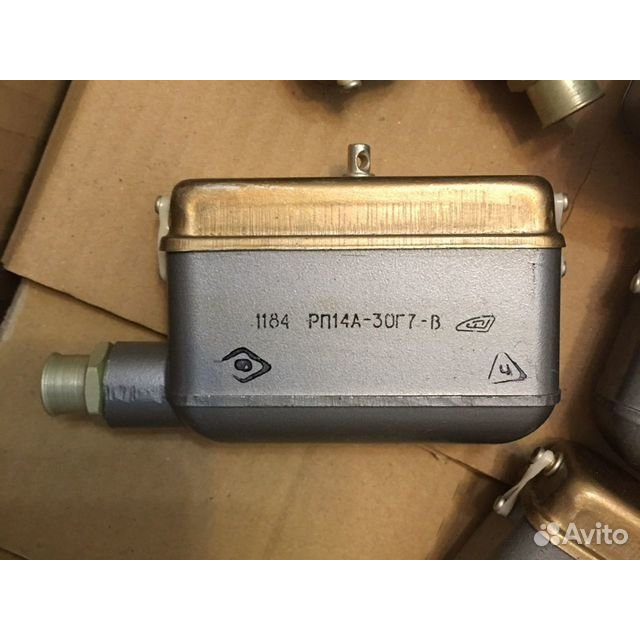

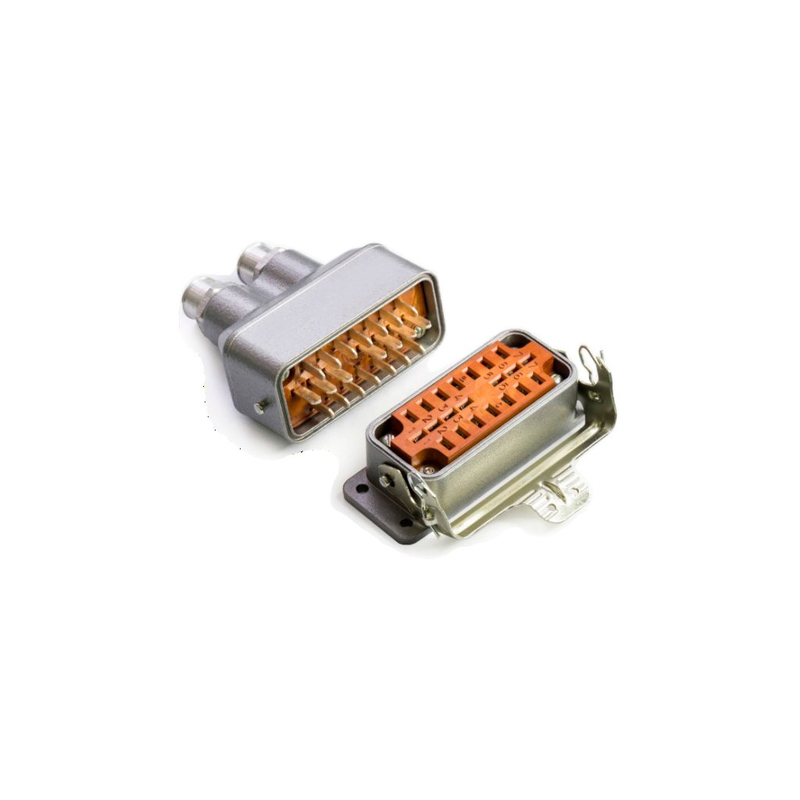

Разъём РП14А‑30Г7‑В, выпускаемый под маркой «Электродеталь», представляет собой низкочастотный прямоугольный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Изделие ориентировано на применение в радиоэлектронной аппаратуре, промышленных устройствах и системах автоматики, где требуется надёжное соединение кабельных и печатных линий.

Конструктивное исполнение разъёма допускает его использование как в качестве внутреннего монтажного элемента внутри блоков и шасси, так и в роли кабельного соединителя. Унифицированный кожух, обозначаемый литерой «А» в маркировке РП14А, обеспечивает совместимость с ответными частями серии и упрощает интеграцию в различные схемы компоновки аппаратуры.

Конструктивные особенности и электрические параметры

Разъём имеет прямоугольную форму нормальных габаритов и оснащён тридцатью контактами, что отражено в обозначении «30». Такое количество контактных точек обеспечивает достаточно плотную развёдку для подведения питания и передачи сигналов в составе одного соединителя. Контакты вилки выполнены «плавающими», что компенсирует монтажные неточности при состыковке и снижает риск повреждения элементов при соединении.

Шаг между контактами составляет около 5,5 мм, расстояние между рядами — примерно 13 мм. Покрытие контактов серебром обеспечивает низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока службы. Габаритные размеры розетки составляют порядка 119,5 на 32,5 на 64 мм, масса — около 100–120 г в зависимости от конкретного исполнения.

Основные электрические характеристики

• Максимальный рабочий ток на контакт — до 5 А при равномерной нагрузке.
• Максимальное рабочее напряжение — порядка 700–800 В (амплитудное значение).
• Сопротивление контактов — не более 3 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Электрическая прочность изоляции — не менее 2550 В.

Условия эксплуатации и стойкость

Соединитель рассчитан на эксплуатацию в широком диапазоне температур от −60 до +100 °C, что позволяет применять его в промышленных и ответственных системах с жёсткими требованиями к климатической стойкости. Механическая надёжность подтверждается ресурсом до 1000 циклов сочленения–расчленения.

Изделие обладает устойчивостью к синусоидальной вибрации в диапазоне частот до 2000 Гц с ускорением порядка 50 м/с², а также сохраняет работоспособность при воздействии пониженного атмосферного давления и повышенной влажности. Эти свойства делают разъём пригодным для длительной эксплуатации в составе аппаратуры, подверженной механическим нагрузкам и изменяющимся условиям окружающей среды.
